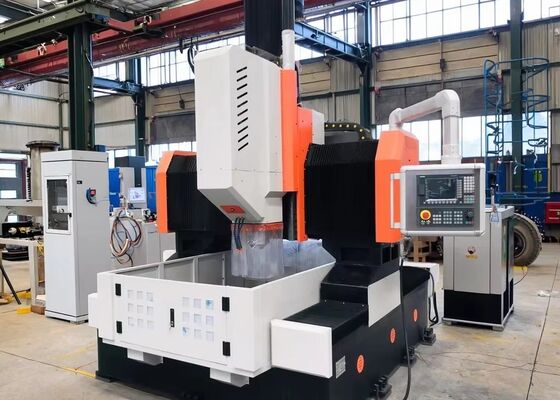

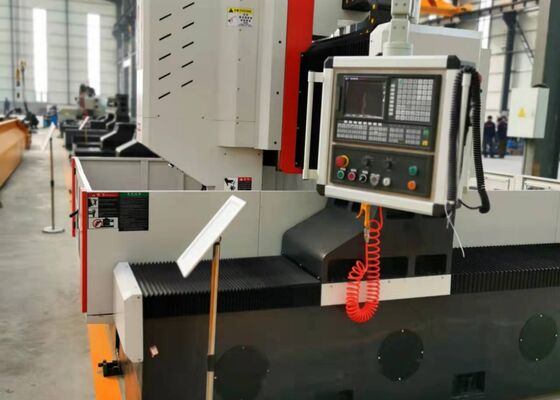

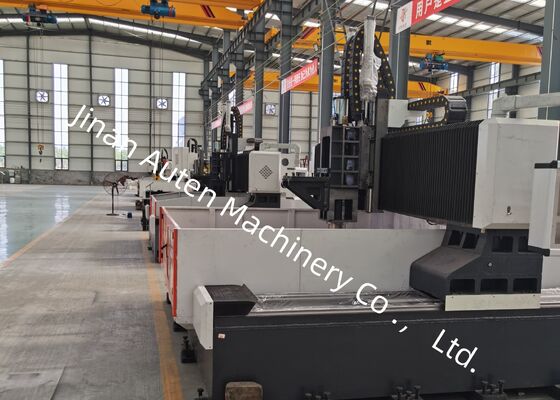

750 मिमी गैन्ट्री ऊंचाई सीएनसी गैन्ट्री प्रकार प्लेट स्टील शीट फ्लैंज ड्रिलिंग मशीन 18 मिमी टी-स्लॉट चौड़ाई

750 मिमी गैन्ट्री ऊंचाई सीएनसी गैन्ट्री प्रकार प्लेट स्टील शीट फ्लैंज ड्रिलिंग मशीन 18 मिमी टी-स्लॉट चौड़ाई

उत्पाद का परिचय

सीएनसी गैन्ट्री प्रकार की ड्रिलिंग और मिलिंग मशीन विशेष रूप से प्लेट वर्कपीस और संरचनात्मक घटकों पर ड्रिलिंग, चैंफरिंग, टैपिंग और मिलिंग ऑपरेशन के लिए डिज़ाइन की गई है।यह फ्लैंग्स जैसे वस्तुओं को संसाधित करने में सक्षम है, डिस्क, छल्ले और फ्लैट प्लेट, मोटाई मापदंडों के साथ मशीन के निर्दिष्ट प्रभावी प्रसंस्करण सीमा के भीतर सख्ती से।मशीन एकल सामग्री और मिश्रित सामग्री घटकों पर दोनों के माध्यम से छेद और अंधेरे छेद मशीनिंग का समर्थन करता हैपूरी मशीनिंग प्रक्रिया के दौरान पूरी तरह से डिजिटल नियंत्रण की विशेषता, यह संचालन की आसानी और बढ़ी हुई दक्षता सुनिश्चित करता है। यह मशीन स्वचालित उत्पादन के लिए आदर्श रूप से उपयुक्त है,बहु-विविधता की मांगों को पूरा करने के लिए उच्च-सटीक परिणाम प्रदान करना, बड़े पैमाने पर विनिर्माण वातावरण।

विनिर्देशः

उत्पाद की विशेषताएं

1ट्रांसमिशन प्रणाली

ताइवान से आयात किए गए उच्च परिशुद्धता वाले गाइड रेल और स्लाइडर विशेष रूप से सुचारू संचालन सुनिश्चित करने के लिए डिज़ाइन किए गए हैं जबकि भारी भारों को संभालने के लिए उपकरण की क्षमता में काफी वृद्धि हुई है।एक्स-अक्ष और जेड-अक्ष दो और चार रोलिंग रैखिक गाइड से लैस हैं, जो क्रमशः पार्श्व और अनुदैर्ध्य गति दोनों के लिए मार्गदर्शन और भार-धारी घटकों के रूप में कार्य करते हैं।यह सेटअप उच्च गति ड्रिलिंग संचालन के लिए तकनीकी आवश्यकताओं को पूरी तरह से पूरा करता हैविद्युत संचरण के लिए, एक्स-अक्ष और जेड-अक्ष को एसी सर्वो मोटर्स द्वारा संचालित किया जाता है, जो घूर्णन गति को सटीक रैखिक विस्थापन में परिवर्तित करने के लिए सटीक गेंद शिकंजा चलाते हैं।

वाई-अक्ष दो भारी शुल्क रोलिंग रैखिक गाइडों से लैस है, जिनमें से प्रत्येक में दो वर्ग रेल स्लाइडर शामिल हैं, जो एक साथ वाई-अक्ष स्लाइडिंग तंत्र बनाते हैं।यह डिजाइन न केवल गैन्ट्री फ्रेम की उच्च कठोरता और शक्ति आवश्यकताओं को पूरा करता है, बल्कि कई तकनीकी लाभ भी प्रदान करता है, जिसमें कम घर्षण गुणांक, उच्च गति आंदोलन, बेहतर कंपन अस्थिरता, और एक विस्तारित सेवा जीवन शामिल है।वाई-अक्ष सर्वो मोटर सिंक्रोनस ड्राइव तकनीक का उपयोग करता है, जो एक साथ गेंद शिकंजा चलाता है, सटीक सीएनसी मशीनिंग संचालन के लिए वाई-अक्ष वर्कबेंच की सटीक प्रतिवर्ती गति सुनिश्चित करता है।

2स्वचालित स्नेहन प्रणाली और सुरक्षा तंत्र

इस मशीन में ताइवान निर्मित वॉल्यूमेट्रिक आंशिक दबाव स्वचालित स्नेहन प्रणाली है, जो चलती घटकों जैसे गाइड रेल, लीड स्क्रू,और रैक, इस प्रकार मशीन के परिचालन जीवनकाल को काफी बढ़ाया जाता है। एक्स-अक्ष और वाई-अक्ष को धूल-रोधी कवरों से आश्रित किया जाता है, जबकि वर्कबैंक के चारों ओर जलरोधी स्पलैश गार्ड स्थापित किए जाते हैं,संचालन के दौरान बेहतर सुरक्षा प्रदान करना.

3केंद्रीय शीतलता वितरण प्रणाली:

यह मशीन एक मानक केंद्रीय शीतल द्रव वितरण प्रणाली से सुसज्जित है। आंतरिक शीतल द्रव परिसंचरण प्रभावी रूप से यंत्र के दौरान लोहे के चिप्स से चिपके रहने से रोकता है,इस प्रकार उपकरण के पहनने को कम, उपकरण के जीवन को बढ़ाता है, और काम के टुकड़ों की सतह खत्म में सुधार करता है।उपकरण के सिर पर उच्च दबाव शीतलक आउटलेट दोनों workpiece सतह और उच्च गति घूर्णन संयुक्त के लिए विश्वसनीय सुरक्षा प्रदान करता है, प्रदूषकों के कारण होने वाली रुकावटों को रोकना और वर्कपीस की समग्र गुणवत्ता और परिचालन दक्षता में सुधार करना।

यह उच्च प्रदर्शन वाला सीएनसी गैन्ट्री प्रकार का औद्योगिक उपकरण, प्लेट और शीट धातु ड्रिलिंग और मार्किंग कार्यों के लिए डिज़ाइन किया गया है,प्लेट जैसे घटकों और संरचनात्मक भागों के सटीक मशीनिंग के लिए सावधानीपूर्वक बनाया गया है. विशेष रूप से काम के टुकड़ों जैसे कि फ्लैंग्स, डिस्क, रिंग और फ्लैट प्लेटों के प्रसंस्करण के लिए अनुकूलित,यह सुनिश्चित करने के लिए बनाया गया है कि इन workpieces की मोटाई मशीन के पूर्वनिर्धारित प्रभावी मशीनिंग मापदंडों के सख्ती से अनुरूप है.

इस्पात संरचना निर्माण सुविधाओं में यह उपकरण संरचनात्मक प्लेटों और कनेक्टिंग घटकों पर सटीक ड्रिलिंग और फ्रीजिंग संचालन करता है,इस्पात फ्रेम की स्थिर असेंबली के लिए एक विश्वसनीय आधार प्रदान करनापवन ऊर्जा क्षेत्र में,यह पवन टरबाइन टावरों और फ्लैंग्स के लिए उच्च परिशुद्धता वाले मशीनिंग समाधान प्रदान करता है जो इन घटकों को चरम पर्यावरणीय परिस्थितियों का सामना करने में सक्षम बनाता है (ईपुल निर्माण परियोजनाओं के लिए, उपकरण पुल बीम और समर्थन ब्रैकेट को संसाधित करता है,पुलों के विस्तारित परिचालन जीवनकाल के दौरान गतिशील भारों को सहन करने के लिए डिज़ाइन किए गए मजबूत और टिकाऊ कनेक्शन बनाने में सक्षम.
