सटीक सीएनसी कोण लाइन मशीन ड्रिलिंग और मार्किंग ड्रिल बिट तीन सीएनसी अक्षों के साथ बाहरी शीतलन

सटीक सीएनसी कोण लाइन मशीन ड्रिलिंग और मार्किंग ड्रिल बिट तीन सीएनसी अक्षों के साथ बाहरी शीतलन

उत्पाद का उपयोगः

यह सीएनसी कोण स्टील छिद्रण उत्पादन लाइन विशेष रूप से बड़े आयामों की ड्रिलिंग और स्टैम्पिंग प्रक्रियाओं के लिए डिज़ाइन की गई है,उच्च शक्ति वाला कोण इस्पात जो विशेष रूप से ट्रांसमिशन लाइन टावरों के निर्माण में उपयोग की जाने वाली एक महत्वपूर्ण सामग्री हैउत्पादन लाइन कोण इस्पात पर सभी आवश्यक छेद की उच्च परिशुद्धता मशीनिंग के लिए सक्षम बनाता है, उच्च छेद गुणवत्ता, सटीक स्थिति सटीकता, असाधारण उत्पादन दक्षता,और परिष्कृत स्वचालित कार्यक्षमता.

मुख्य मापदंडः

उत्पाद की विशेषताएं:

सीएनसी कोण इस्पात ड्रिलिंग उत्पादन लाइन एक उच्च स्तर के स्वचालन द्वारा प्रतिष्ठित है,एक स्वचालित लोडिंग सिस्टम के साथ एकीकृत एक अनुप्रस्थ फ़ीड चैनल और एक घूर्णी लोडिंग रैक से मिलकर एक स्वचालित अनलोडिंग सेटसभी कोण स्टील ड्रिलिंग ऑपरेशन और स्टील स्टैम्पिंग मार्किंग प्रक्रियाओं को उत्पादन लाइन के एक ही थ्रूपुट में पूरा किया जा सकता है,मशीनिंग चरण के दौरान कोई मैनुअल हस्तक्षेप की आवश्यकता नहीं हैयह विन्यास परिचालन कर्मियों के लिए श्रम तीव्रता को काफी कम करता है।

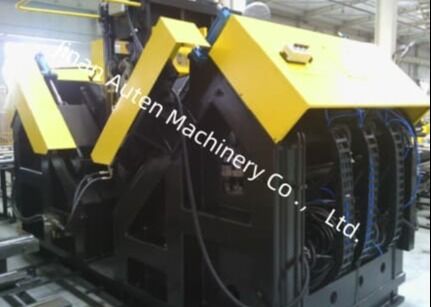

कोण स्टील पंचिंग और मार्किंग उत्पादन लाइन की मार्किंग इकाई में एक बंद-फ्रेम निर्माण है, जो असाधारण संरचनात्मक कठोरता और लगातार परिचालन स्थिरता प्रदान करता है।अंकन इकट्ठा एक बिस्तर समर्थन मशीन के आधार के लिए तय के साथ सुसज्जित है, एक चल बिस्तर, और एक हाइड्रोलिक रूप से संचालित प्रेस-हेड चरित्र बॉक्स। कंप्यूटर नियंत्रण प्रणाली द्वारा प्रेषित निर्देशों के अनुसार,अंकन कार्य इंजीनियरिंग चित्रों में निर्दिष्ट स्थानों पर किए जाते हैंमशीन के प्रसंस्करण के दायरे का विस्तार करने के लिए, एक मैनुअल समायोजन तंत्र को अतिरिक्त रूप से एकीकृत किया गया है। इस तंत्र का उपयोग करके, चलती निकाय की ऊर्ध्वाधर स्थिति, अर्थात,चरित्र के सिर की स्थिति को विनियमित किया जा सकता है, जो कि विभिन्न विनिर्देशों में कोण इस्पात उत्पादों के अंकन पदों के अनुकूल होने की अनुमति देता है।

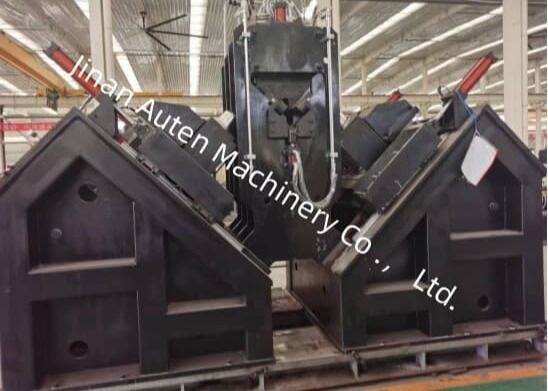

सीएनसी ट्रांसमिशन टॉवर छिद्रण उपकरण की ड्रिलिंग प्रक्रिया उत्कृष्ट स्थिति सटीकता प्राप्त करती है। इस उत्पादन लाइन का फ़ीडिंग तंत्र एक सर्वो मोटर द्वारा संचालित होता है,रैक-एंड-पिनियन ड्राइव सिस्टम के माध्यम से प्राप्त शक्ति संचरण के साथयह आगे एक रैक-एंड-पिनियन डिटेक्शन असेंबली और स्थिति सटीकता प्रतिक्रिया के लिए एक स्थिति-संवेदन एन्कोडर से लैस है, जो सामूहिक रूप से एक पूर्ण बंद-लूप नियंत्रण वास्तुकला बनाते हैं।इस बीच, कोण इस्पात के दो फ्लैंज दिशाओं के साथ ड्रिलिंग पावर हेड की गति एक सर्वो मोटर द्वारा संचालित होती है और एक गेंद पेंच तंत्र के माध्यम से प्रेषित की जाती है।इस विन्यास कोण इस्पात workpieces पर machined छेद की असाधारण स्थिति परिशुद्धता सुनिश्चित करता है.

मेजबान कंप्यूटर में चीनी भाषा का इंटरफेस दिया गया है, जिससे सामान्य ऑपरेटरों के लिए सहज संचालन सुनिश्चित होता है।यह कार्यक्षमता कार्य टुकड़ा आरेख और छेद स्थानों के निर्देशांक आयाम प्रदर्शित करने के लिए हैइसके अतिरिक्त, यह पेशेवर प्रोग्रामिंग सॉफ्टवेयर द्वारा उत्पन्न वर्कपीस प्रसंस्करण कार्यक्रमों के आयात का समर्थन करता है।मेजबान कंप्यूटर आधारित प्रबंधन को अपनाने से प्रसंस्करण कार्यक्रमों के भंडारण और पुनर्प्राप्ति दक्षता में काफी वृद्धि होती है.

इन परीक्षण नमूनों में ट्रांसमिशन लाइन टॉवर निर्माण में उपयोग किए जाने वाले कोण स्टील के लिए मानक विनिर्देशों और छेद विन्यास की एक व्यापक श्रृंखला शामिल है।वे संभावित ग्राहकों या निरीक्षकों को उपकरण के परिचालन प्रदर्शन का दृश्य सत्यापन करने में सक्षम बनाते हैं, इस प्रकार यह आकलन करने के लिए ठोस और सहज संदर्भ प्रदान करते हैं कि क्या उपकरण ट्रांसमिशन लाइन टॉवर निर्माण की व्यावहारिक उत्पादन आवश्यकताओं के अनुरूप है।

In ultra-high voltage (UHV) transmission line projects—where transmission towers are required to withstand severe weather conditions and heavy-duty loads—this equipment serves a pivotal function in processing angle steel components for the towers’ primary load-bearing frameworksयह टावर निकायों, क्रॉस-आर्म और अन्य महत्वपूर्ण संरचनात्मक तत्वों में उपयोग किए जाने वाले कोण स्टील पर कुशलतापूर्वक ड्रिलिंग और स्टैम्पिंग ऑपरेशन करता है,असाधारण आयामी सटीकता और विश्वसनीय कनेक्शन अखंडता सुनिश्चित करनायह, बदले में, उनके पूरे सेवा जीवन चक्र के दौरान ट्रांसमिशन टावरों की समग्र संरचनात्मक स्थिरता को बनाए रखता है।
