उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| Function: | Drilling and Marking | Angle size(mm): | 140*140*10~250*250*32 |
|---|---|---|---|
| Max. length of raw material (m): | 14 | Marking force(kN): | 1000 |
| No. of character group: | 1 | No. of character: | 18 |
| Character size (mm): | 14*10*19 | Range of accurate distance(mm): | 50~220（Stepless） |

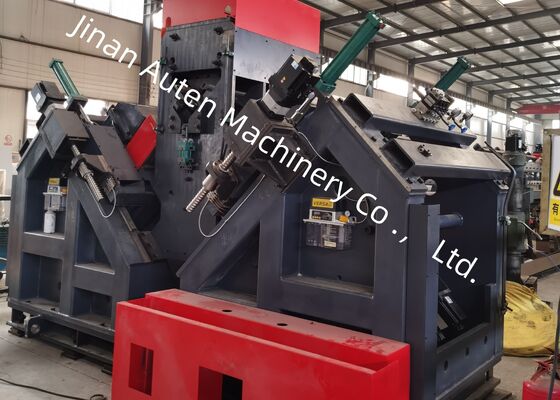

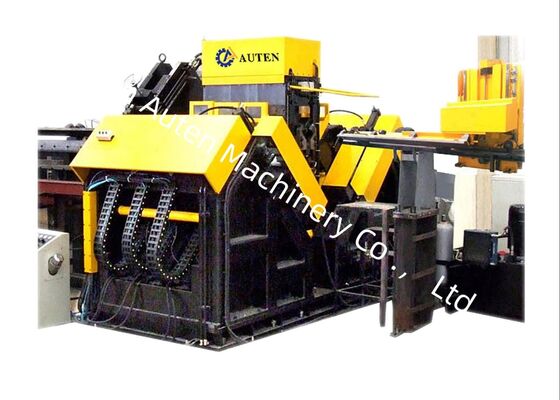

200 मीटर/मिनट ड्रिल की काटने की गति सीएनसी कोण ड्रिलिंग और स्टैम्पिंग बड़े स्टील 9 सीएनसी अक्ष
उत्पाद का उपयोगः
यह कस्टम इंजीनियर सीएनसी कोण स्टील छिद्रण उत्पादन लाइन विशेष रूप से बड़े आकार के ड्रिलिंग और स्टैम्पिंग प्रक्रियाओं के लिए बनाया गया है,उच्च शक्ति वाला कोण स्टील एक प्रमुख सामग्री है जिसका उपयोग विशेष रूप से ट्रांसमिशन लाइन टावरों के निर्माण में किया जाता हैउत्पादन लाइन कोण इस्पात पर सभी आवश्यक छेद की उच्च परिशुद्धता मशीनिंग को सक्षम करती है, जो बेहतर छेद गुणवत्ता, सटीक स्थिति सटीकता, उत्कृष्ट उत्पादन दक्षता,और उन्नत स्वचालित प्रदर्शन.
मुख्य मापदंडः
| मॉडल | JNC2532 | ADM2532 | ADM3635 |
| कोण का आकार (मिमी) | 100×100×10~250×250×32 | 100×100×10~360×360×35 | |
| रिक्त स्थान की अधिकतम लंबाई ((m) | 14 | ||
| ड्रिलिंग स्पिंडल का कॉपर | / | बीटी40 | |
| अधिकतम ड्रिलिंग व्यास (मिमी) | फ40 | ||
| प्रत्येक पक्ष पर ड्रिल की मात्रा (पीसी) | 3 (6 दोनों पक्षों पर कुल) | ||
| अधिकतम धुरी घूर्णन गति (r/min) | 120-560,ट्रांसड्यूसर स्टेपलेस समायोजन | 6000 | |
| ड्रिल की अधिकतम काटने की गति (m/min) | / | 200 | |
| सीएनसी धुरी | 3 | 9 | |
| बैक मार्क की सीमा (मिमी) | 50-220 (बिना कदम के) | 50-330 (बिना कदम के) | |
| अधिकतम कोण फ़ीडिंग गति (m/min) | 40 | ||
| मार्किंग बल (kN) | 1000/1200 | ||
| वर्ण समूह का मात्रा | 4 | ||
| प्रत्येक समूह में चरित्र की मात्रा | 18 | ||
| वर्ण पक्ष (मिमी) | 14×10×19 | ||
| ड्रिल बिट शीतलन प्रणाली | बाहरी शीतलन | वायु विखंडन सूखी आंतरिक शीतलन | |
| प्रोग्रामिंग मोड | लोफ्टिंग सॉफ्टवेयर या निर्देश प्रोग्रामिंग | ||
| कुल आयाम (m) | 32x7x2.5 | 34×8×3 | 34×8.9×3 |
उत्पाद की विशेषताएं:
सीएनसी कोण इस्पात ड्रिलिंग उत्पादन लाइन एक उच्च स्तर के स्वचालन की विशेषता है,एक स्वचालित लोडिंग सिस्टम के साथ एकीकृत एक अनुप्रस्थ फ़ीडिंग चैनल और एक घूर्णी लोडिंग रैक से मिलकर एक स्वचालित अनलोडिंग यूनिटसभी कोण इस्पात ड्रिलिंग ऑपरेशन और इस्पात स्टैम्पिंग मार्किंग प्रक्रियाओं उत्पादन लाइन के माध्यम से एक ही गुजर में पूरा किया जा सकता है,मशीनिंग चरण के दौरान कोई मैनुअल भागीदारी की आवश्यकता नहीं हैइस व्यवस्था से परिचालन कर्मियों की श्रम तीव्रता काफी कम हो जाती है।
कोण स्टील पंचिंग और मार्किंग उत्पादन लाइन की मार्किंग इकाई में एक बंद-फ्रेम संरचना शामिल है, जो असाधारण संरचनात्मक कठोरता और लगातार परिचालन स्थिरता प्रदान करती है।अंकन संयोजन मशीन के आधार पर लगाया एक बिस्तर समर्थन से लैस है, एक चल बिस्तर, और एक हाइड्रोलिक रूप से संचालित प्रेस-हेड चरित्र बॉक्स। कंप्यूटर नियंत्रण प्रणाली द्वारा प्रेषित निर्देशों के अनुपालन में,इंजीनियरिंग ड्राइंग में निर्दिष्ट स्थानों पर अंकन कार्य किया जाता हैमशीन के प्रसंस्करण रेंज का विस्तार करने के लिए, एक मैनुअल समायोजन तंत्र को अतिरिक्त रूप से एकीकृत किया गया है। इस तंत्र का उपयोग करके, चलती निकाय की ऊर्ध्वाधर स्थिति, यानी,अक्षर के सिर की स्थिति को समायोजित किया जा सकता है, जो कि विभिन्न विनिर्देशों में कोण इस्पात उत्पादों के अंकन पदों के अनुकूल होने की अनुमति देता है।
सीएनसी ट्रांसमिशन टॉवर छिद्रण उपकरण की ड्रिलिंग प्रक्रिया उत्कृष्ट स्थिति सटीकता प्राप्त करती है। इस उत्पादन लाइन का फ़ीडिंग तंत्र एक सर्वो मोटर द्वारा संचालित होता है,एक रैक और पिनियन ड्राइव प्रणाली के माध्यम से पूरा किया गया शक्ति संचरण के साथयह एक रैक-एंड-पिनियन डिटेक्शन यूनिट और स्थिति सटीकता फीडबैक के लिए एक स्थिति-संवेदन एन्कोडर से लैस है, जो सामूहिक रूप से एक पूर्ण बंद-लूप नियंत्रण संरचना का गठन करते हैं।इस बीच, कोण स्टील के दो फ्लैंज दिशाओं के साथ ड्रिलिंग पावर हेड की गति एक सर्वो मोटर द्वारा संचालित होती है और एक बॉल स्क्रू तंत्र के माध्यम से प्रेषित होती है।इस विन्यास कोण इस्पात workpieces पर machined छेद की असाधारण स्थिति परिशुद्धता सुनिश्चित करता है.
मेजबान कंप्यूटर चीनी भाषा के इंटरफेस से लैस है, जो सामान्य ऑपरेटरों के लिए सहज संचालन सुनिश्चित करता है।यह कार्यक्षमता के साथ संपन्न है काम टुकड़ा आरेख और छेद स्थानों के निर्देशांक आयाम प्रदर्शित करने के लिएइसके अलावा, यह पेशेवर प्रोग्रामिंग सॉफ्टवेयर द्वारा उत्पन्न वर्कपीस प्रसंस्करण कार्यक्रमों के आयात का समर्थन करता है।मेजबान कंप्यूटर आधारित प्रबंधन के कार्यान्वयन से प्रसंस्करण कार्यक्रम भंडारण और पुनर्प्राप्ति की दक्षता में काफी वृद्धि होती है.
इन परीक्षण नमूनों में ट्रांसमिशन लाइन टॉवर निर्माण में उपयोग किए जाने वाले कोण स्टील के लिए मानक विनिर्देशों और छेद कॉन्फ़िगरेशन का एक व्यापक स्पेक्ट्रम शामिल है।वे संभावित ग्राहकों या निरीक्षकों को उपकरण के परिचालन प्रदर्शन का दृश्य सत्यापन करने की अनुमति देते हैं, इस प्रकार यह मूल्यांकन करने के लिए ठोस और सहज संदर्भ प्रदान करते हैं कि क्या उपकरण ट्रांसमिशन लाइन टॉवर निर्माण की व्यावहारिक उत्पादन आवश्यकताओं को पूरा करता है।
In ultra-high voltage (UHV) transmission line projects—where transmission towers are required to withstand harsh weather conditions and heavy-duty loads—this equipment plays a pivotal role in processing angle steel components for the towers’ primary load-bearing frameworksयह टावर निकायों, क्रॉस-आर्म और अन्य महत्वपूर्ण संरचनात्मक भागों में उपयोग किए जाने वाले कोण स्टील पर कुशलता से ड्रिलिंग और स्टैम्पिंग ऑपरेशन करता है,उत्कृष्ट आयामी सटीकता और विश्वसनीय कनेक्शन अखंडता सुनिश्चित करनायह, बदले में, उनके पूरे सेवा जीवन चक्र के दौरान ट्रांसमिशन टावरों की समग्र संरचनात्मक स्थिरता बनाए रखता है।
