सीएनसी ड्रिलिंग, पंचिंग, कटिंग, मिलिंग, एंगल्स, बीम्स, प्लेट्स और फ्लैंगेस की मशीन बनाने के लिए चीन शीर्ष गुणवत्ता निर्माण!
नए करो, अच्छे करो!
|
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| समारोह: | ड्रिलिंग और अंकन | कोण आकार(मिमी): | 140*140*10~250*250*32 |
|---|---|---|---|
| अधिकतम. कच्चे माल की लंबाई (एम): | 14 | अंकन बल(kN): | 1000 |
| वर्ण समूह की संख्या: | 1 | चरित्र की संख्या: | 18 |
| चरित्र का आकार (मिमी): | 14*10*19 | सटीक दूरी की सीमा (मिमी): | 50~220（स्टेपलेस） |
| प्रमुखता देना: | 9 अक्ष सीएनसी कोण लाइन मशीन,सीएनसी कोण इस्पात ड्रिलिंग मशीन,बड़े आयामी कोण वाली स्टील स्टैम्पिंग मशीन |
||

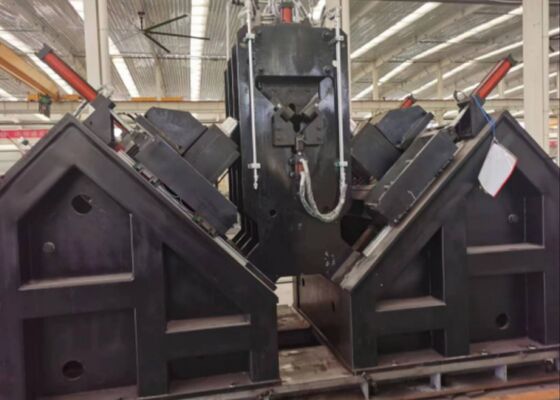

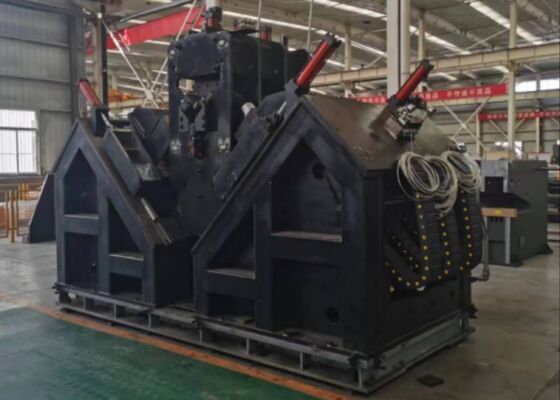

9 अक्ष सीएनसी कोण लाइन मशीन के लिए ड्रिलिंग स्टैम्पिंग के बड़े आयामी कोण स्टील तक 14 मीटर की लंबाई
उत्पाद का उपयोगः
यह कस्टम इंजीनियर सीएनसी कोण स्टील छिद्रण उत्पादन लाइन बड़े आयाम के ड्रिलिंग और स्टैम्पिंग प्रक्रियाओं के लिए विशेष रूप से बनाया गया है,उच्च शक्ति वाला कोण स्टील, ट्रांसमिशन लाइन टावरों के निर्माण के लिए उपयोग की जाने वाली मुख्य सामग्रीउत्पादन लाइन कोण इस्पात पर सभी आवश्यक छेद की उच्च परिशुद्धता मशीनिंग की सुविधा प्रदान करती है, जो बेहतर छेद खत्म, सटीक स्थिति सटीकता, असाधारण उत्पादन दक्षता,और अत्याधुनिक स्वचालित कार्यक्षमता.
मुख्य मापदंडः
| मॉडल | JNC2532 | ADM2532 | ADM3635 |
| कोण का आकार (मिमी) | 100×100×10~250×250×32 | 100×100×10~360×360×35 | |
| रिक्त स्थान की अधिकतम लंबाई ((m) | 14 | ||
| ड्रिलिंग स्पिंडल का कॉपर | / | बीटी40 | |
| अधिकतम ड्रिलिंग व्यास (मिमी) | फ40 | ||
| प्रत्येक पक्ष पर ड्रिल की मात्रा (पीसी) | 3 (6 दोनों पक्षों पर कुल) | ||
| अधिकतम धुरी घूर्णन गति (r/min) | 120-560,ट्रांसड्यूसर स्टेपलेस समायोजन | 6000 | |
| ड्रिल की अधिकतम काटने की गति (m/min) | / | 200 | |
| सीएनसी धुरी | 3 | 9 | |
| बैक मार्क की सीमा (मिमी) | 50-220 (बिना कदम के) | 50-330 (बिना कदम के) | |
| अधिकतम कोण फ़ीडिंग गति (m/min) | 40 | ||
| मार्किंग बल (kN) | 1000/1200 | ||
| वर्ण समूह का मात्रा | 4 | ||
| प्रत्येक समूह में चरित्र की मात्रा | 18 | ||
| वर्ण पक्ष (मिमी) | 14×10×19 | ||
| ड्रिल बिट शीतलन प्रणाली | बाहरी शीतलन | वायु विखंडन सूखी आंतरिक शीतलन | |
| प्रोग्रामिंग मोड | लोफ्टिंग सॉफ्टवेयर या निर्देश प्रोग्रामिंग | ||
| कुल आयाम (m) | 32x7x2.5 | 34×8×3 | 34×8.9×3 |
उत्पाद की विशेषताएं:
इस सीएनसी कोण इस्पात ड्रिलिंग उत्पादन लाइन एक उच्च स्तर के स्वचालन द्वारा प्रतिष्ठित है,एक स्वचालित लोडिंग सिस्टम के साथ एकीकृत एक अनुप्रस्थ खिला चैनल और एक घूर्णी लोडिंग रैक से मिलकर एक स्वचालित अनलोडिंग इकाईसभी कोण स्टील ड्रिलिंग ऑपरेशन के साथ ही स्टील स्टैम्पिंग और मार्किंग प्रक्रियाओं को उत्पादन लाइन के माध्यम से एक ही पास में पूरा किया जा सकता है,मशीनिंग चरण के दौरान शून्य मैनुअल हस्तक्षेप की आवश्यकता के साथयह विन्यास परिचालन कर्मियों की श्रम तीव्रता को प्रभावी ढंग से कम करता है।
कोण स्टील पंचिंग और मार्किंग उत्पादन लाइन की मार्किंग इकाई एक बंद-फ्रेम संरचना को अपनाती है, जो असाधारण संरचनात्मक कठोरता और लगातार परिचालन स्थिरता सुनिश्चित करती है।अंकन इकट्ठा एक बिस्तर समर्थन मशीन के आधार के लिए तय के साथ सुसज्जित है, एक चल बिस्तर, और एक हाइड्रोलिक रूप से संचालित प्रेस-हेड चरित्र बॉक्स। कंप्यूटर नियंत्रण प्रणाली द्वारा प्रेषित निर्देशों के अनुसार,अंकन कार्य इंजीनियरिंग चित्रों में निर्दिष्ट पदों पर किए जाते हैंउपकरण के प्रसंस्करण के दायरे का विस्तार करने के लिए, एक मैनुअल समायोजन तंत्र को अतिरिक्त रूप से शामिल किया गया है। इस तंत्र का उपयोग करके,गतिशील शरीर की ऊर्ध्वाधर स्थिति, चरित्र के सिर की स्थिति को समायोजित किया जा सकता है, जिससे कोण स्टील उत्पादों की मार्किंग स्थितियों के अनुकूलन को विनिर्देशों की पूरी श्रृंखला में समायोजित किया जा सकता है।
सीएनसी ट्रांसमिशन टॉवर छिद्रण उपकरण की ड्रिलिंग प्रक्रिया असाधारण स्थिति सटीकता प्राप्त करती है। इस उत्पादन लाइन का फ़ीडिंग तंत्र एक सर्वो मोटर द्वारा संचालित होता है,रैक-एंड-पिनियन ड्राइव सिस्टम के माध्यम से प्राप्त शक्ति संचरण के साथयह आगे एक रैक-एंड-पिनियन डिटेक्शन यूनिट और स्थिति सटीकता प्रतिक्रिया के लिए एक स्थिति-संवेदन एन्कोडर से लैस है, जो संयुक्त रूप से एक पूरी तरह से बंद-लूप नियंत्रण वास्तुकला बनाते हैं। इस बीच,कोण इस्पात के दो फ्लैंज दिशाओं के साथ ड्रिलिंग पावर हेड की पारगमन गति एक सर्वो मोटर द्वारा संचालित होती है और एक गेंद पेंच तंत्र के माध्यम से प्रेषित होती हैयह विन्यास कोण वाले स्टील वर्कपीस पर मशीनीकृत छेद की स्थिति की उत्कृष्ट सटीकता की गारंटी देता है।
मेजबान कंप्यूटर में चीनी भाषा का इंटरफ़ेस है, जो सामान्य ऑपरेटरों के लिए सहज संचालन सुनिश्चित करता है।यह कार्यक्षमता के साथ सुसज्जित है कार्य टुकड़ा योजनाओं और छेद पदों के निर्देशांक आयाम प्रदर्शित करने के लिएइसके अलावा, यह पेशेवर प्रोग्रामिंग सॉफ्टवेयर द्वारा उत्पन्न वर्कपीस प्रसंस्करण कार्यक्रमों के आयात का समर्थन करता है।होस्ट कंप्यूटर आधारित प्रबंधन को अपनाने से प्रसंस्करण कार्यक्रम भंडारण और पुनर्प्राप्ति की दक्षता में काफी सुधार होता है.
इन परीक्षण नमूनों में ट्रांसमिशन लाइन टॉवर निर्माण में उपयोग किए जाने वाले कोण स्टील से संबंधित मानक विनिर्देशों और छेद विन्यासों का पूरा स्पेक्ट्रम शामिल है।वे संभावित ग्राहकों या निरीक्षकों को उपकरण के परिचालन प्रदर्शन का दृश्य सत्यापन करने में सक्षम बनाते हैं, इस प्रकार यह आकलन करने के लिए ठोस और सहज संदर्भ प्रदान करते हैं कि क्या उपकरण ट्रांसमिशन लाइन टॉवर निर्माण की व्यावहारिक उत्पादन आवश्यकताओं को पूरा करता है।
In ultra-high voltage (UHV) transmission line projects—where transmission towers are mandated to withstand severe weather conditions and heavy-duty loads—this equipment serves a pivotal function in machining angle steel components for the towers’ primary load-bearing frameworksयह टावर निकायों, क्रॉस-आर्म और अन्य महत्वपूर्ण संरचनात्मक घटकों पर लागू कोण स्टील पर ड्रिलिंग और स्टैम्पिंग संचालन को कुशलतापूर्वक निष्पादित करता है,उच्च आयामी सटीकता और विश्वसनीय कनेक्शन अखंडता सुनिश्चित करनायह, बदले में, उनके पूरे सेवा जीवन चक्र के दौरान ट्रांसमिशन टावरों की समग्र संरचनात्मक स्थिरता को संरक्षित करता है।
