सीएनसी ड्रिलिंग, पंचिंग, कटिंग, मिलिंग, एंगल्स, बीम्स, प्लेट्स और फ्लैंगेस की मशीन बनाने के लिए चीन शीर्ष गुणवत्ता निर्माण!
नए करो, अच्छे करो!
|
|
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| समारोह: | छिद्रण, अंकन, कटिंग | कोण का आकार （मिमी）: | ∟40 × 40 × 3 × 100 × 100 × 10 |
|---|---|---|---|
| अधिकतम। रिक्त की लंबाई (एम): | 12 | अधिकतम। समाप्त की लंबाई (एम): | 10 |
| अधिकतम। पंचिंग (दीया। th थी।) (मिमी): | Φ26 × 10 ： सामग्री ： Q345 510N/mm2） | प्रति साइड पंच: | 2 |
| छिद्रण बल (केएन): | 630 | अंकन बल (केएन): | 630 |
| काटने का बल (kN): | 1000 | ||
| प्रमुखता देना: | एकल ब्लेड काटने के साथ सीएनसी कोण लाइन मशीन,3 अक्ष कोण स्टील छिद्रण कतरनी मशीन,सीएनसी कतरनी मशीन 28000 मिमी आयाम |
||

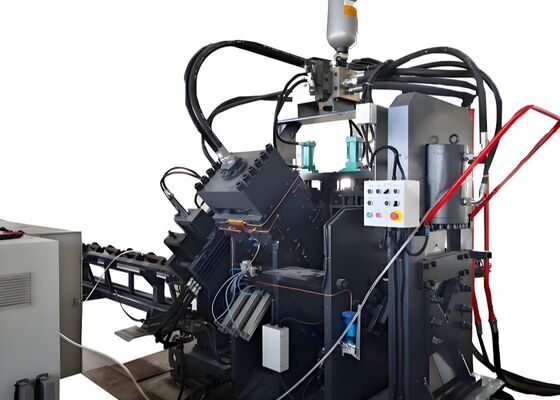

3 सीएनसी अक्ष कोण स्टील पंचिंग शीयरिंग मशीन 28000*6500*2200 मिमी आयाम सिंगल ब्लेड कटिंग
लागू उद्योग:
यह सीएनसी कोण पंचिंग, कटिंग और मार्किंग मशीन लाइन एक उद्देश्य-निर्मित, उद्योग-विशिष्ट प्रणाली है, जिसे कोण स्टील की उच्च-सटीक पंचिंग, मार्किंग और शीयरिंग के लिए सावधानीपूर्वक डिज़ाइन किया गया है। सीएनसी कोण स्टील पंच मशीन को विशेष रूप से कोण स्टील टावर उद्योग की मूलभूत प्रसंस्करण आवश्यकताओं को पूरा करने के लिए कॉन्फ़िगर किया गया है, जहां घटक सटीकता संरचनात्मक अखंडता और स्थिरता सुनिश्चित करने के लिए महत्वपूर्ण है।
विशेष विवरण:
| मॉडल | JNC1010 |
| कार्य | पंचिंग, मार्किंग, कटिंग |
| कोण आकार (मिमी) | ∟40×40×3～∟100×100×10 |
| ब्लैंक की अधिकतम लंबाई (मी) | 12 |
| फिनिश्ड की अधिकतम लंबाई (मी) | 10 |
| अधिकतम पंचिंग (व्यास х thi.) (मिमी) | Φ26×10(सामग्री:Q345 510N/mm2) |
| प्रति साइड पंच | 2 |
| पंचिंग बल (kN) | 630 |
| मार्किंग बल (kN) | 630 |
| कटिंग बल (kN) | 1000 |
| मार्किंग अक्षरों का समूह | 4 |
| प्रति समूह अक्षरों की संख्या | 12 |
| अक्षर का आयाम (मिमी) | 14×10×19 |
| कटिंग मोड | सिंगल ब्लेड कटिंग |
| सीएनसी अक्ष | 3 |
| कोण की फीडिंग गति (मी/मिनट) | 80 |
| हाइड्रोलिक सिस्टम का शीतलन विधि | जल शीतलन |
| प्रसंस्करण सटीकता | GB2694 के अनुसार |
| प्रोग्राम फ़ंक्शन | कीबोर्ड और USB इंटरफ़ेस द्वारा इनपुट |
| आयाम (मिमी) | 28000×6500×2200 |
उत्पाद संरचना:
यह सीएनसी पंचिंग, शीयरिंग और मार्किंग सिस्टम मुख्य रूप से प्रमुख कार्यात्मक मॉड्यूल से बना है, जिसमें एक अनुप्रस्थ कन्वेयर, एक घूर्णन लोडिंग तंत्र, एक फीड कन्वेयर, एक सीएनसी फीड कैरिज, एक पंचिंग यूनिट, एक मार्किंग यूनिट, एक कटिंग यूनिट और एक अनलोडिंग कन्वेयर शामिल हैं। इसके अतिरिक्त, कोण पंचिंग मशीन लाइन आवश्यक सहायता प्रणालियों—जैसे हाइड्रोलिक, विद्युत और वायवीय प्रणालियों—को विभिन्न सहायक घटकों के साथ एकीकृत करती है।
उत्पाद सुविधाएँ:
1. मार्किंग यूनिट डिज़ाइन
मार्किंग यूनिट में एक मजबूत बंद-फ्रेम संरचना है, जो बेहतर कठोरता सुनिश्चित करती है। यह चार सेट कैरेक्टर बॉक्स से सुसज्जित है, जिन्हें प्रोग्राम के माध्यम से चुना जा सकता है। संदर्भ मार्किंग स्थिति को विशिष्ट आवश्यकताओं को पूरा करने के लिए स्वतंत्र रूप से समायोजित किया जा सकता है।
2. पंच और डाई सेटअप
सीएनसी पंचिंग और शीयरिंग मशीन लाइन प्रत्येक तरफ तीन सेट पंच और डाई से सुसज्जित है, जो तीन अलग-अलग पंच व्यास को संभालने में सक्षम है। पीएलसी सिस्टम द्वारा नियंत्रित, तीन सेट डाई आवश्यकतानुसार पंचिंग संदर्भ स्थिति को समायोजित करने के लिए सिंक्रोनस रूप से आगे बढ़ सकते हैं।
3. मानव-मशीन इंटरफ़ेस और प्रोग्रामिंग
सिस्टम एक द्विभाषी चीनी/अंग्रेजी इंटरफ़ेस से सुसज्जित है, जिसे सहज संचालन के लिए डिज़ाइन किया गया है और वर्कपीस आरेखों को प्रदर्शित करने में सक्षम है। प्रोग्रामिंग को सुव्यवस्थित किया गया है, जिससे मशीन CAD सॉफ़्टवेयर द्वारा उत्पन्न प्रोग्राम डेटा का सीधे उपयोग कर सकती है। प्रोग्राम संपादन के दौरान, उपयोगकर्ताओं को केवल वर्कपीस आयाम, छेद व्यास, संदर्भ चिह्न और मात्रा दर्ज करने की आवश्यकता होती है।
4. नियंत्रण और फीडिंग सिस्टम
टॉवर के लिए सीएनसी पंचिंग उपकरण उन्नत सीएनसी तकनीक और सर्वो मोटर-चालित फीडिंग का उपयोग करता है, जो बेहतर परिचालन दक्षता और सुसंगत वर्कपीस सटीकता प्रदान करता है। सभी महत्वपूर्ण हाइड्रोलिक, वायवीय और विद्युत घटक प्रसिद्ध अंतर्राष्ट्रीय आपूर्तिकर्ताओं से प्राप्त किए जाते हैं, जो विश्वसनीय सिस्टम प्रदर्शन की गारंटी देते हैं।
ये नमूने, कोण स्टील टावर उद्योग के भीतर सामान्य विशिष्टताओं और प्रसंस्करण आवश्यकताओं का प्रतिनिधित्व करते हैं, उपयोगकर्ताओं को उपकरण की प्रसंस्करण गुणवत्ता, सटीकता और कारीगरी मानकों का सीधे आकलन करने की अनुमति देते हैं।
अल्ट्रा-हाई वोल्टेज (UHV) ट्रांसमिशन लाइनों के निर्माण में, जहां टावरों को अत्यधिक मौसम की स्थिति और भारी भार का सामना करना चाहिए, यह उपकरण कोण स्टील घटकों को संसाधित करने में महत्वपूर्ण भूमिका निभाता है जो टावरों के मूल ढांचे का निर्माण करते हैं। यह टावर बॉडी, क्रॉस-आर्म और अन्य महत्वपूर्ण संरचनात्मक तत्वों में उपयोग किए जाने वाले कोण स्टील पर लगातार ड्रिलिंग और स्टैम्पिंग ऑपरेशन करता है। यह सटीक आयामी सटीकता और मजबूत कनेक्शन सुनिश्चित करता है, जिससे टावरों की समग्र स्थिरता सुरक्षित होती है।
