उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| समारोह: | ड्रिलिंग और अंकन | कोण आकार(मिमी): | 140*140*10~250*250*32 |
|---|---|---|---|
| अधिकतम. कच्चे माल की लंबाई (एम): | 14 | अंकन बल(kN): | 1000 |
| वर्ण समूह की संख्या: | 1 | चरित्र की संख्या: | 18 |
| चरित्र का आकार (मिमी): | 14*10*19 | सटीक दूरी की सीमा (मिमी): | 50~220（स्टेपलेस） |

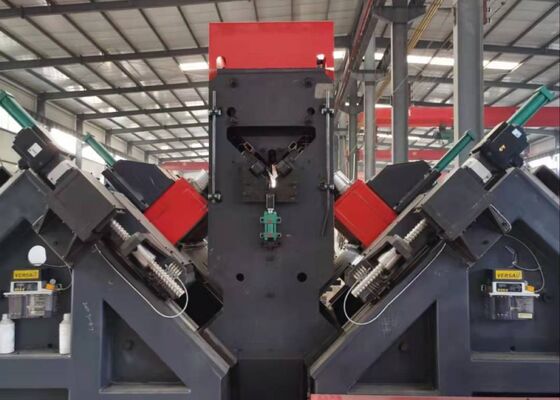

BT40 टेपर स्पिंडल इंडस्ट्रियल सीएनसी एंगल लाइन ड्रिलिंग मार्किंग मशीन एयर एटोमाइजेशन कूलिंग
उत्पाद उपयोग:
सीएनसी एंगल ड्रिलिंग और मार्किंग मशीन लाइन विशेष रूप से ट्रांसमिशन लाइन टावरों में उपयोग किए जाने वाले बड़े, उच्च-शक्ति वाले एंगल स्टील की ड्रिलिंग और स्टैम्पिंग के लिए डिज़ाइन की गई है। यह सिस्टम एंगल स्टील में सभी छेदों की सटीक ड्रिलिंग की अनुमति देता है, जो बेहतर छेद गुणवत्ता और स्थितिगत सटीकता सुनिश्चित करता है। यह उच्च उत्पादन दक्षता और उच्च स्तर का स्वचालन भी प्रदान करता है।
मुख्य पैरामीटर:
| मॉडल | JNC2532 | ADM2532 | ADM3635 |
| एंगल का आकार (मिमी) | 100×100×10~250×250×32 | 100×100×10~360×360×35 | |
| ब्लैंक की अधिकतम लंबाई (मी) | 14 | ||
| ड्रिलिंग स्पिंडल का टेपर | / | BT40 | |
| अधिकतम ड्रिलिंग व्यास (मिमी) | Ф40 | ||
| प्रत्येक तरफ ड्रिल की मात्रा (पीसीएस) | 3 (दोनों तरफ कुल 6) | ||
| अधिकतम स्पिंडल रोटेशन गति (आर/मिनट) | 120-560, ट्रांसड्यूसर स्टीप्लेस एडजस्टमेंट | 6000 | |
| ड्रिल की अधिकतम कटिंग गति (मी/मिनट) | / | 200 | |
| सीएनसी अक्ष | 3 | 9 | |
| बैक मार्क की रेंज (मिमी) | 50-220 (स्टीप्लेस) | 50-330 (स्टीप्लेस) | |
| अधिकतम एंगल फीडिंग गति (मी/मिनट) | 40 | ||
| मार्किंग बल (kN) | 1000/1200 | ||
| कैरेक्टर ग्रुप की मात्रा | 4 | ||
| प्रत्येक समूह में कैरेक्टर की मात्रा | 18 | ||
| कैरेक्टर साइड (मिमी) | 14×10×19 | ||
| ड्रिल बिट कूलिंग सिस्टम | बाहरी कूलिंग |
एयर एटोमाइजेशन ड्राई इंटरनल कूलिंग |
|
| प्रोग्रामिंग मोड | लॉफ्टिंग सॉफ्टवेयर या इंस्ट्रक्शन प्रोग्रामिंग | ||
| कुल आयाम (मी) | 32x7x2.5 | 34×8×3 | 34×8.9×3 |
उत्पाद की विशेषताएं:
1. स्वचालन का उच्च स्तर। उत्पादन लाइन एक स्वचालित लोडिंग सिस्टम (एक क्षैतिज फीडिंग चैनल और रोटेटिंग लोडिंग रैक की विशेषता), एक स्वचालित अनलोडिंग सिस्टम और एक स्वचालित फीडिंग तंत्र से सुसज्जित है। एंगल स्टील पर सभी छेदों और स्टील स्टैम्प को इस उत्पादन लाइन पर एक ही ऑपरेशन में संसाधित किया जा सकता है। पूरी प्रसंस्करण प्रक्रिया पूरी तरह से स्वचालित है, जिससे मैनुअल हस्तक्षेप की आवश्यकता समाप्त हो जाती है, जिससे ऑपरेटरों के लिए श्रम की तीव्रता काफी कम हो जाती है।

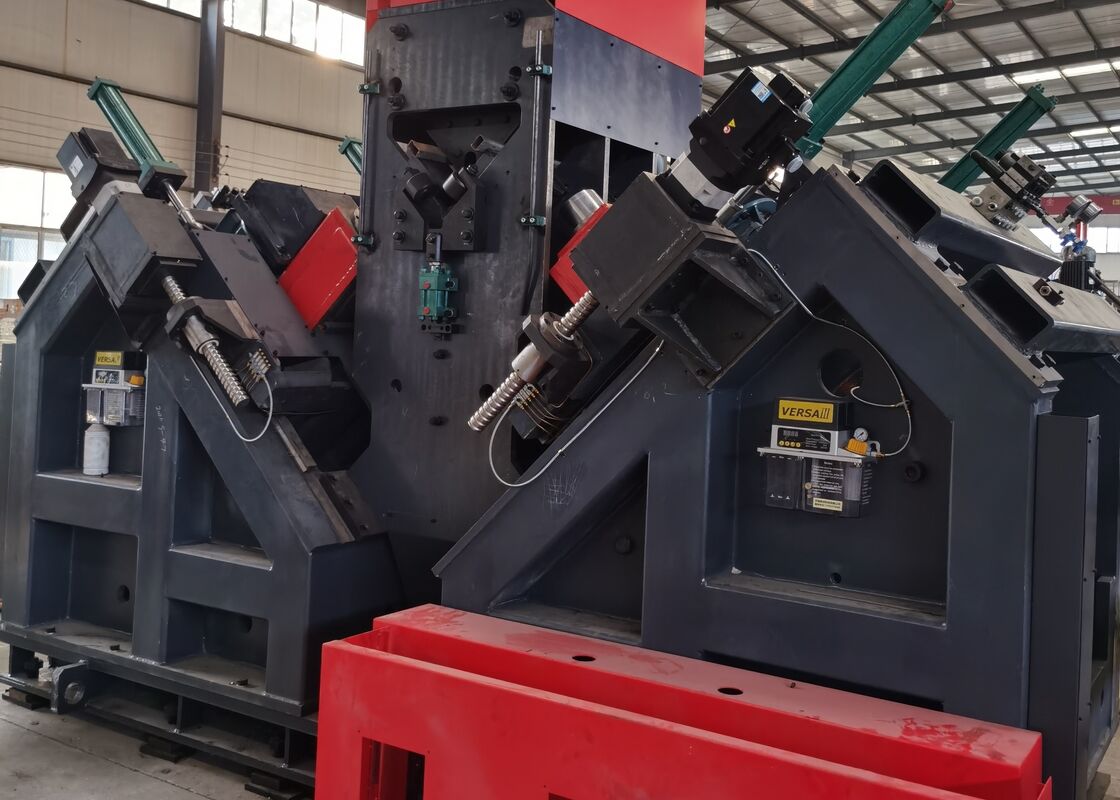

2. ड्रिलिंग स्पिंडल एक ताइवान BT40 सटीक स्पिंडल (आंतरिक शीतलक के साथ) से सुसज्जित है, जो बेहतर ड्रिलिंग दक्षता और सटीकता की गारंटी देता है। ड्रिलिंग यूनिट में छह सीएनसी ड्रिलिंग हेड हैं, जिनमें से तीन एंगल स्टील के प्रत्येक विंग पर स्थित हैं। दोनों तरफ के संबंधित ड्रिलिंग हेड एक ही व्यास के और एंगल स्टील विंग के ऊपरी सिरों से समान दूरी पर छेद ड्रिल करने में सक्षम हैं।
3. सॉफ़्टवेयर में एक द्विभाषी चीनी/अंग्रेजी इंटरफ़ेस है, जो उपयोगकर्ता के अनुकूल संचालन और वर्कपीस चित्र प्रदर्शित करने की क्षमता प्रदान करता है।
4. प्रोग्रामिंग सीधी है; उपयोगकर्ताओं को प्रोग्राम संपादित करते समय केवल वर्कपीस आयाम, छेद व्यास, रिक्ति और मात्रा इनपुट करने की आवश्यकता होती है। वैकल्पिक रूप से, CAD/CAM लॉफ्टिंग सॉफ़्टवेयर का उपयोग सीधे फ़ाइल रूपांतरण के लिए किया जा सकता है। यह TEKLA सॉफ़्टवेयर द्वारा उत्पन्न NC1 फ़ाइलों के साथ संगत है।
5. महत्वपूर्ण हाइड्रोलिक, वायवीय और विद्युत घटक प्रसिद्ध, उच्च गुणवत्ता वाले ब्रांडों से प्राप्त किए जाते हैं।
6. सिस्टम दोष का पता लगाने के लिए एक स्व-निदान फ़ंक्शन से सुसज्जित है।
7. कतरनी इकाई वैकल्पिक है और एक डबल-ब्लेड कटिंग तंत्र का उपयोग करती है।
ये नमूने ट्रांसमिशन लाइन टावरों के निर्माण में उपयोग किए जाने वाले एंगल स्टील के विभिन्न मानक विनिर्देशों और छेद विन्यासों का प्रतिनिधित्व करते हैं। वे संभावित उपयोगकर्ताओं या निरीक्षकों को उपकरण के परिचालन प्रदर्शन का दृश्य मूल्यांकन करने में सक्षम बनाते हैं, जो यह निर्धारित करने के लिए स्पष्ट और प्रत्यक्ष संदर्भ प्रदान करते हैं कि क्या उपकरण ट्रांसमिशन लाइन टावर निर्माण के लिए व्यावहारिक उत्पादन आवश्यकताओं को पूरा करता है।
अल्ट्रा-हाई वोल्टेज (UHV) ट्रांसमिशन लाइनों के निर्माण में, जहां ट्रांसमिशन टावर अत्यधिक मौसम की स्थिति और भारी भार के अधीन होते हैं, यह उपकरण टावरों के प्राथमिक भार-वहन संरचनाओं के लिए एंगल स्टील घटकों को संसाधित करने में महत्वपूर्ण भूमिका निभाता है। यह टावर बॉडी, क्रॉस-आर्म और अन्य आवश्यक संरचनात्मक तत्वों में उपयोग किए जाने वाले एंगल स्टील पर ड्रिलिंग और स्टैम्पिंग ऑपरेशन को कुशलता से करता है, जो सटीक आयामी सटीकता और विश्वसनीय कनेक्शन अखंडता सुनिश्चित करता है। यह, बदले में, उनके सेवा जीवनकाल के दौरान ट्रांसमिशन टावरों की दीर्घकालिक संरचनात्मक स्थिरता सुनिश्चित करता है।
