सीएनसी ड्रिलिंग, पंचिंग, कटिंग, मिलिंग, एंगल्स, बीम्स, प्लेट्स और फ्लैंगेस की मशीन बनाने के लिए चीन शीर्ष गुणवत्ता निर्माण!
नए करो, अच्छे करो!
|
|
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| समारोह: | ड्रिलिंग और अंकन | कोण आकार(मिमी): | 140*140*10~250*250*32 |
|---|---|---|---|
| अधिकतम. कच्चे माल की लंबाई (एम): | 14 | अंकन बल(kN): | 1000 |
| वर्ण समूह की संख्या: | 1 | चरित्र की संख्या: | 18 |
| चरित्र का आकार (मिमी): | 14*10*19 | सटीक दूरी की सीमा (मिमी): | 50~220（स्टेपलेस） |
| प्रमुखता देना: | उच्च गति सीएनसी कोण ड्रिलिंग मशीन,धातु ड्रिलिंग मशीन 2000m/मिनट,सीएनसी कोण लाइन ड्रिल 18 वर्ण |
||
ड्रिल सीएनसी एंगल स्टील मेटल ड्रिलिंग मशीन की 2000m/मिनट कटिंग स्पीड, प्रत्येक समूह में 18 अक्षर
उत्पाद परिचय:

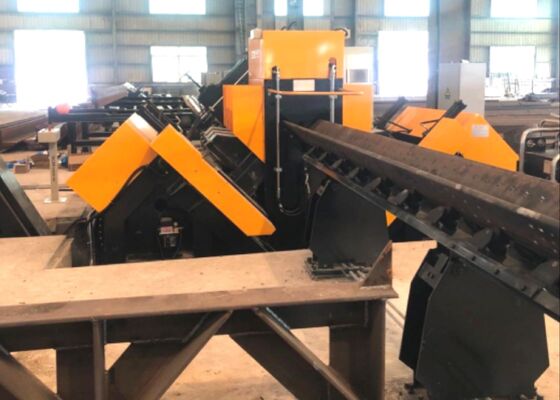

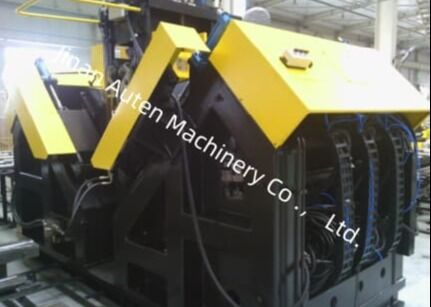

सीएनसी एंगल ड्रिलिंग और मार्किंग मशीन लाइन विशेष रूप से ट्रांसमिशन लाइन टावरों में उपयोग किए जाने वाले बड़े, उच्च-शक्ति वाले एंगल स्टील की ड्रिलिंग और स्टैम्पिंग के लिए डिज़ाइन की गई है। यह सिस्टम एंगल स्टील में सभी छेदों की सटीक ड्रिलिंग सुनिश्चित करता है, जो बेहतर छेद गुणवत्ता और स्थितिगत सटीकता प्रदान करता है। इसके अतिरिक्त, यह उत्पादन दक्षता बढ़ाता है और उच्च स्तर का स्वचालन प्रदान करता है।
मुख्य पैरामीटर:
| मॉडल | JNC2532 | ADM2532 | ADM3635 |
| एंगल का आकार (मिमी) | 100×100×10~250×250×32 | 100×100×10~360×360×35 | |
| ब्लैंक की अधिकतम लंबाई (मी) | 14 | ||
| ड्रिलिंग स्पिंडल का टेपर | / | BT40 | |
| अधिकतम ड्रिलिंग व्यास (मिमी) | Ф40 | ||
| प्रत्येक तरफ ड्रिल की मात्रा (पीसी) | 3 (दोनों तरफ कुल 6) | ||
| अधिकतम स्पिंडल रोटेशन गति (आर/मिनट) | 120-560, ट्रांसड्यूसर स्टीप्लेस समायोजन | 6000 | |
| ड्रिल की अधिकतम कटिंग स्पीड (मी/मिनट) | / | 200 | |
| सीएनसी अक्ष | 3 | 9 | |
| बैक मार्क की रेंज (मिमी) | 50-220 (स्टीप्लेस) | 50-330 (स्टीप्लेस) | |
| अधिकतम एंगल फीडिंग स्पीड (मी/मिनट) | 40 | ||
| मार्किंग बल (kN) | 1000/1200 | ||
| अक्षर समूह की मात्रा | 4 | ||
| प्रत्येक समूह में अक्षर की मात्रा | 18 | ||
| अक्षर का किनारा (मिमी) | 14×10×19 | ||
| ड्रिल बिट कूलिंग सिस्टम | बाहरी शीतलन |
एयर एटोमाइजेशन ड्राई इंटरनल कूलिंग |
|
| प्रोग्रामिंग मोड | लॉफ्टिंग सॉफ्टवेयर या इंस्ट्रक्शन प्रोग्रामिंग | ||
| कुल आयाम (मी) | 32x7x2.5 | 34×8×3 | 34×8.9×3 |
उत्पाद की विशेषताएं:
1. उत्पादन लाइन एक स्वचालित लोडिंग सिस्टम से सुसज्जित है, जिसमें एक क्षैतिज फीडिंग चैनल और एक घूर्णन लोडिंग रैक शामिल है, साथ ही एक स्वचालित अनलोडिंग सिस्टम और फीडिंग तंत्र भी शामिल है। एंगल स्टील पर सभी ड्रिलिंग और स्टील स्टैम्पिंग ऑपरेशन इस लाइन पर एक ही प्रक्रिया में निर्बाध रूप से एकीकृत हैं। संपूर्ण वर्कफ़्लो पूरी तरह से स्वचालित है, जिससे मैनुअल हस्तक्षेप की आवश्यकता समाप्त हो जाती है और ऑपरेटर के श्रम की तीव्रता काफी कम हो जाती है।
2. ड्रिलिंग स्पिंडल एक ताइवान BT40 सटीक स्पिंडल (आंतरिक शीतलक शामिल) से सुसज्जित है, जो उत्कृष्ट ड्रिलिंग दक्षता और सटीकता की गारंटी देता है। ड्रिलिंग यूनिट में छह सीएनसी ड्रिलिंग हेड हैं, जिनमें से तीन एंगल स्टील के प्रत्येक तरफ स्थित हैं। दोनों तरफ के संबंधित हेड एक ही व्यास के और एंगल स्टील विंग्स के ऊपरी सिरों से समान अंतराल पर छेद एक साथ ड्रिल कर सकते हैं।
3. सॉफ्टवेयर को एक द्विभाषी चीनी/अंग्रेजी इंटरफेस के साथ डिज़ाइन किया गया है, जो उपयोग में आसानी और वर्कपीस चित्रों को स्पष्ट रूप से प्रदर्शित करने की क्षमता सुनिश्चित करता है।
4. प्रोग्रामिंग प्रक्रिया सीधी और कुशल है; उपयोगकर्ताओं को प्रोग्राम उत्पन्न करने के लिए केवल वर्कपीस आयाम, छेद व्यास, रिक्ति और मात्रा दर्ज करने की आवश्यकता है। इसके अतिरिक्त, CAD/CAM लॉफ्टिंग सॉफ़्टवेयर का उपयोग सीधे फ़ाइल रूपांतरण के लिए किया जा सकता है। सिस्टम TEKLA सॉफ़्टवेयर द्वारा निर्मित NC1 फ़ाइलों के साथ पूरी तरह से संगत है।
5. महत्वपूर्ण हाइड्रोलिक, वायवीय और विद्युत घटक विश्वसनीय और टिकाऊपन सुनिश्चित करने के लिए प्रसिद्ध, उच्च-प्रदर्शन ब्रांडों से प्राप्त किए जाते हैं।
6. सिस्टम कुशल विफलता का पता लगाने और समस्या निवारण के लिए एक एकीकृत स्व-निदान सुविधा से सुसज्जित है।
7. कतरनी इकाई एक वैकल्पिक सुविधा के रूप में पेश की जाती है और बेहतर प्रदर्शन के लिए एक दोहरी-ब्लेड कटिंग तंत्र का उपयोग करती है।
ये नमूने ट्रांसमिशन लाइन टावरों के निर्माण में आमतौर पर उपयोग किए जाने वाले एंगल स्टील के विभिन्न मानक विनिर्देशों और छेद विन्यासों का प्रतिनिधित्व करते हैं। वे संभावित उपयोगकर्ताओं या निरीक्षकों को उपकरण के कार्यात्मक प्रदर्शन का आकलन करने के लिए एक दृश्य माध्यम प्रदान करते हैं, जो यह निर्धारित करने के लिए स्पष्ट और ठोस संदर्भ प्रदान करते हैं कि क्या उपकरण ट्रांसमिशन लाइन टावर उत्पादन के लिए व्यावहारिक विनिर्माण आवश्यकताओं को पूरा करता है।
अल्ट्रा-हाई वोल्टेज (UHV) ट्रांसमिशन लाइनों के निर्माण में, जहां ट्रांसमिशन टावर गंभीर मौसम की स्थिति और भारी भार के अधीन होते हैं, यह उपकरण टावरों की प्राथमिक भार-वहन संरचनाओं के लिए एंगल स्टील घटकों को संसाधित करने में महत्वपूर्ण भूमिका निभाता है। यह टावर बॉडी, क्रॉस-आर्म और अन्य आवश्यक संरचनात्मक तत्वों में उपयोग किए जाने वाले एंगल स्टील पर ड्रिलिंग और स्टैम्पिंग ऑपरेशन को प्रभावी ढंग से करता है, जो सटीक आयामी सटीकता और विश्वसनीय कनेक्शन प्रदर्शन सुनिश्चित करता है। नतीजतन, यह उनके परिचालन जीवन चक्र के दौरान ट्रांसमिशन टावरों की दीर्घकालिक संरचनात्मक अखंडता और स्थिरता में महत्वपूर्ण योगदान देता है।
