सीएनसी ड्रिलिंग, पंचिंग, कटिंग, मिलिंग, एंगल्स, बीम्स, प्लेट्स और फ्लैंगेस की मशीन बनाने के लिए चीन शीर्ष गुणवत्ता निर्माण!
नए करो, अच्छे करो!
|
|
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| समारोह: | ड्रिलिंग और अंकन | कोण आकार(मिमी): | 140*140*10~250*250*32 |
|---|---|---|---|
| अधिकतम. कच्चे माल की लंबाई (एम): | 14 | अंकन बल(kN): | 1000 |
| वर्ण समूह की संख्या: | 1 | चरित्र की संख्या: | 18 |
| चरित्र का आकार (मिमी): | 14*10*19 | सटीक दूरी की सीमा (मिमी): | 50~220（स्टेपलेस） |

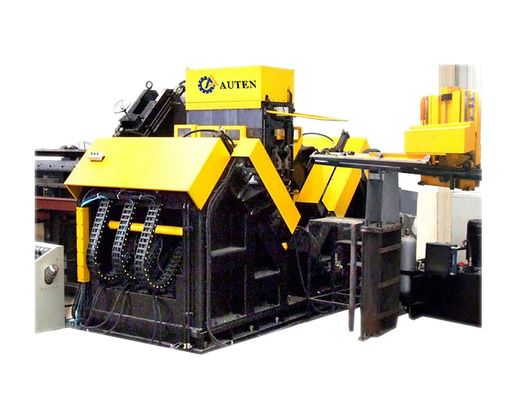

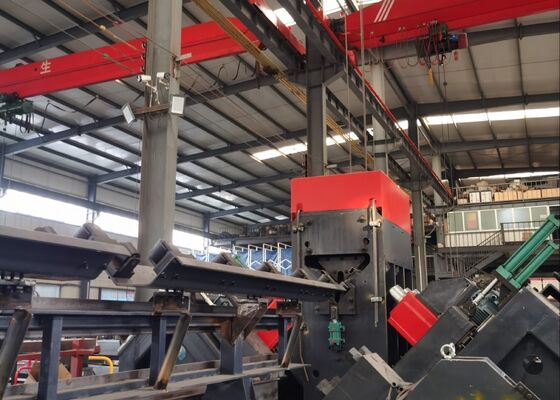

ADM2532 मॉडल सीएनसी कोण स्टील टेबल ड्रिलिंग मार्किंग मशीन पीएलसी मोटर 40 मिमी अधिकतम ड्रिलिंग
उत्पाद का परिचय:
सीएनसी कोण ड्रिलिंग और मार्किंग मशीन लाइन विशेषज्ञता से ट्रांसमिशन लाइन टावरों में उपयोग किए जाने वाले बड़े, उच्च शक्ति वाले कोण स्टील के ड्रिलिंग और स्टैम्पिंग के लिए डिज़ाइन की गई है।यह प्रणाली कोण इस्पात में सभी छेद की सटीक ड्रिलिंग सुनिश्चित करता हैइसके अलावा, यह उत्पादन दक्षता में वृद्धि करता है और उच्च स्तर की स्वचालन प्रदान करता है।
मुख्य मापदंडः
| मॉडल | JNC2532 | ADM2532 | ADM3635 |
| कोण का आकार (मिमी) | 100×100×10~250×250×32 | 100×100×10~360×360×35 | |
| रिक्त स्थान की अधिकतम लंबाई ((m) | 14 | ||
| ड्रिलिंग स्पिंडल का कॉपर | / | बीटी40 | |
| अधिकतम ड्रिलिंग व्यास (मिमी) | फ40 | ||
| प्रत्येक पक्ष पर ड्रिल की मात्रा (पीसी) | 3 (6 दोनों पक्षों पर कुल) | ||
| अधिकतम धुरी घूर्णन गति (r/min) | 120-560,ट्रांसड्यूसर स्टेपलेस समायोजन | 6000 | |
| ड्रिल की अधिकतम काटने की गति (m/min) | / | 200 | |
| सीएनसी धुरी | 3 | 9 | |
| बैक मार्क की सीमा (मिमी) | 50-220 (बिना कदम के) | 50-330 (बिना कदम के) | |
| अधिकतम कोण फ़ीडिंग गति (m/min) | 40 | ||
| मार्किंग बल (kN) | 1000/1200 | ||
| वर्ण समूह का मात्रा | 4 | ||
| प्रत्येक समूह में चरित्र की मात्रा | 18 | ||
| वर्ण पक्ष (मिमी) | 14×10×19 | ||
| ड्रिल बिट शीतलन प्रणाली | बाहरी शीतलन |
वायु विखंडन सूखी आंतरिक शीतलन |
|
| प्रोग्रामिंग मोड | लोफ्टिंग सॉफ्टवेयर या निर्देश प्रोग्रामिंग | ||
| कुल आयाम (m) | 32x7x2.5 | 34×8×3 | 34×8.9×3 |
उत्पाद की विशेषताएं:
1उत्पादन लाइन एक स्वचालित लोडिंग प्रणाली से सुसज्जित है जिसमें एक क्षैतिज फ़ीड चैनल, एक घूर्णी लोडिंग रैक,साथ ही एक स्वचालित अनलोडिंग प्रणाली और फ़ीडिंग तंत्र. कोण स्टील पर सभी ड्रिलिंग और स्टील स्टैम्पिंग ऑपरेशन एक निरंतर, कुशल प्रक्रिया में निर्बाध रूप से एकीकृत हैं।मैन्युअल हस्तक्षेप की आवश्यकता को समाप्त करना और ऑपरेटर श्रम आवश्यकताओं को काफी कम करना.

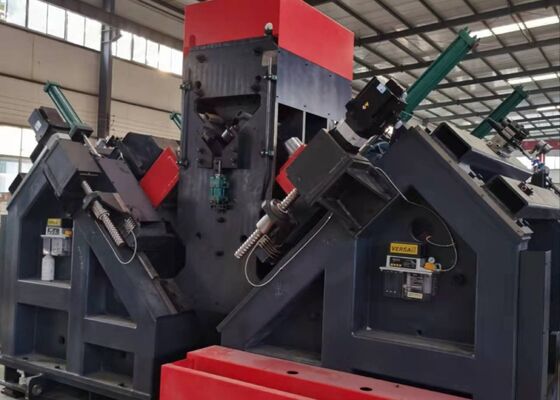

2ड्रिलिंग स्पिंडल एक ताइवान BT40 प्रेसिजन स्पिंडल (आंतरिक शीतलता को शामिल करते हुए) से लैस है, जो बेहतर ड्रिलिंग दक्षता और सटीकता सुनिश्चित करता है।ड्रिलिंग इकाई छह सीएनसी ड्रिलिंग सिर से लैस है, तीन कोण इस्पात के प्रत्येक पक्ष पर तैनात।दोनों पक्षों पर सिर एक ही व्यास के छेद और कोण स्टील पंखों के ऊपरी छोरों से लगातार अंतराल पर एक साथ ड्रिल करने में सक्षम हैं.
3इस सॉफ्टवेयर में द्विभाषी चीनी/अंग्रेजी इंटरफेस है, जो उपयोग में आसानी और वर्कपीस ड्राइंग का स्पष्ट प्रदर्शन सुनिश्चित करता है।
4. प्रोग्रामिंग प्रक्रिया सरल और कुशल है; उपयोगकर्ताओं को बस प्रोग्राम उत्पन्न करने के लिए वर्कपीस आयाम, छेद व्यास, अंतराल और मात्रा इनपुट करने की आवश्यकता है। इसके अलावा,सीएडी/सीएएम लोफ्टिंग सॉफ्टवेयर का प्रत्यक्ष फ़ाइल रूपांतरण के लिए उपयोग किया जा सकता हैयह प्रणाली टेकला सॉफ्टवेयर द्वारा निर्मित एनसी1 फ़ाइलों के साथ पूरी तरह संगत है।
5विश्वसनीयता और विस्तारित स्थायित्व सुनिश्चित करने के लिए महत्वपूर्ण हाइड्रोलिक, वायवीय और विद्युत घटकों को अच्छी तरह से स्थापित, उच्च-प्रदर्शन वाले ब्रांडों से प्राप्त किया जाता है।
6यह प्रणाली एक एकीकृत स्व-निदान सुविधा से सुसज्जित है, जो विफलता का कुशल पता लगाने और समस्या निवारण की अनुमति देती है।
7कतरनी इकाई एक वैकल्पिक अतिरिक्त के रूप में पेश की जाती है और प्रदर्शन को बढ़ाने के लिए एक दो-लेड काटने की तंत्र का उपयोग करती है।
इन नमूनों में विभिन्न प्रकार के मानक विनिर्देश और कोण इस्पात के छेद विन्यास शामिल हैं जो आमतौर पर ट्रांसमिशन लाइन टावरों के निर्माण में उपयोग किए जाते हैं।वे संभावित उपयोगकर्ताओं या निरीक्षकों को उपकरण के परिचालन प्रदर्शन का आकलन करने के लिए एक दृश्य संदर्भ प्रदान करते हैं, यह निर्धारित करने के लिए स्पष्ट और मापने योग्य बेंचमार्क प्रदान करता है कि क्या उपकरण ट्रांसमिशन लाइन टॉवर उत्पादन के लिए आवश्यक व्यावहारिक विनिर्माण मानकों को पूरा करता है।
अति-उच्च वोल्टेज (यूएचवी) ट्रांसमिशन लाइनों के निर्माण में, जहां ट्रांसमिशन टॉवर चरम मौसम की स्थिति और भारी भार का सामना करते हैं,यह उपकरण कोण इस्पात घटकों है कि टावरों के कोर लोड-असर संरचनाओं का गठन प्रसंस्करण में एक महत्वपूर्ण भूमिका निभाता हैयह टावर निकायों, क्रॉस-आर्म और अन्य आवश्यक संरचनात्मक तत्वों में उपयोग किए जाने वाले कोण स्टील पर कुशलतापूर्वक ड्रिलिंग और स्टैम्पिंग ऑपरेशन करता है,सटीक आयामी सटीकता और विश्वसनीय कनेक्शन प्रदर्शन सुनिश्चित करनानतीजतन, यह ट्रांसमिशन टावरों की दीर्घकालिक संरचनात्मक अखंडता और स्थिरता में उनके पूरे सेवा जीवन के दौरान महत्वपूर्ण योगदान देता है।
