उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| समारोह: | ड्रिलिंग और अंकन | कोण आकार(मिमी): | 140*140*10~250*250*32 |
|---|---|---|---|
| अधिकतम. कच्चे माल की लंबाई (एम): | 14 | अंकन बल(kN): | 1000 |
| वर्ण समूह की संख्या: | 1 | चरित्र की संख्या: | 18 |
| चरित्र का आकार (मिमी): | 1000 पीसी | सटीक दूरी की सीमा (मिमी): | 50~220（स्टेपलेस） |

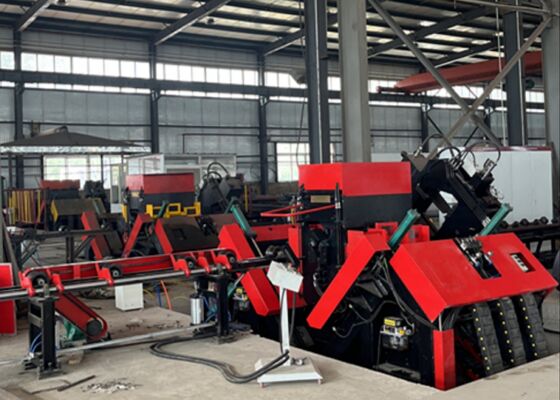

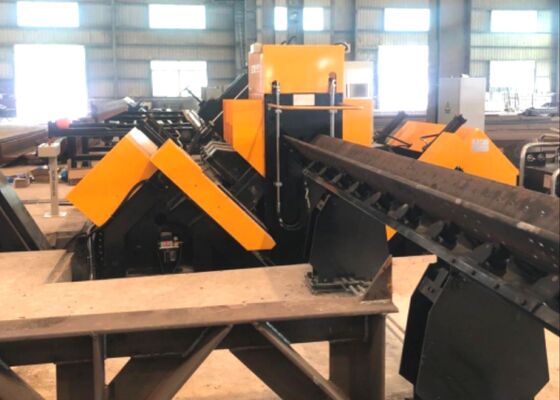

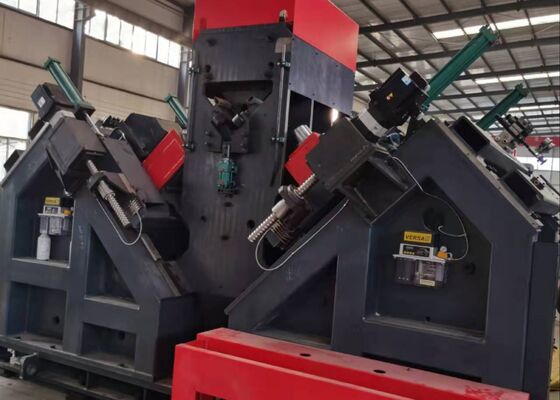

100×100×10~250×250×32mm कोण आकार सीएनसी स्टील टेबल ड्रिलिंग मार्किंग मशीन 40mm मैक्स ड्रिलिंग
उत्पाद का परिचय:
सीएनसी कोण ड्रिलिंग और मार्किंग मशीन लाइन को ट्रांसमिशन लाइन टावरों में उपयोग किए जाने वाले बड़े, उच्च शक्ति वाले कोण स्टील के ड्रिलिंग और मार्किंग के लिए सावधानीपूर्वक इंजीनियर किया गया है।यह प्रणाली कोण इस्पात में सभी छेद की सटीक ड्रिलिंग की गारंटी देता हैइसके अतिरिक्त, यह उच्च स्तर की स्वचालन प्रदान करते हुए उत्पादन दक्षता को बढ़ाता है।
मुख्य मापदंडः
| मॉडल | JNC2532 | ADM2532 | ADM3635 |
| कोण का आकार (मिमी) | 100×100×10~250×250×32 | 100×100×10~360×360×35 | |
| रिक्त स्थान की अधिकतम लंबाई ((m) | 14 | ||
| ड्रिलिंग स्पिंडल का कॉपर | / | बीटी40 | |
| अधिकतम ड्रिलिंग व्यास (मिमी) | फ40 | ||
| प्रत्येक पक्ष पर ड्रिल की मात्रा (पीसी) | 3 (6 दोनों पक्षों पर कुल) | ||
| अधिकतम धुरी घूर्णन गति (r/min) | 120-560,ट्रांसड्यूसर स्टेपलेस समायोजन | 6000 | |
| ड्रिल की अधिकतम काटने की गति (m/min) | / | 200 | |
| सीएनसी धुरी | 3 | 9 | |
| बैक मार्क की सीमा (मिमी) | 50-220 (बिना कदम के) | 50-330 (बिना कदम के) | |
| अधिकतम कोण फ़ीडिंग गति (m/min) | 40 | ||
| मार्किंग बल (kN) | 1000/1200 | ||
| वर्ण समूह का मात्रा | 4 | ||
| प्रत्येक समूह में चरित्र की मात्रा | 18 | ||
| वर्ण पक्ष (मिमी) | 14×10×19 | ||
| ड्रिल बिट शीतलन प्रणाली | बाहरी शीतलन |
वायु विखंडन सूखी आंतरिक शीतलन |
|
| प्रोग्रामिंग मोड | लोफ्टिंग सॉफ्टवेयर या निर्देश प्रोग्रामिंग | ||
| कुल आयाम (m) | 32x7x2.5 | 34×8×3 | 34×8.9×3 |
उत्पाद की विशेषताएं:
1उत्पादन लाइन एक स्वचालित लोडिंग प्रणाली से लैस है, जिसमें एक क्षैतिज फीडिंग चैनल, एक घूर्णी लोडिंग रैक और एक फीडिंग तंत्र के साथ एक स्वचालित अनलोडिंग सिस्टम है।कोण स्टील पर सभी ड्रिलिंग और स्टील स्टैम्पिंग ऑपरेशन एक निरंतर एकीकरण में एकीकृत हैंपूरी प्रक्रिया पूरी तरह से स्वचालित है, मैन्युअल हस्तक्षेप की आवश्यकता को समाप्त करती है और ऑपरेटर श्रम मांगों को काफी कम करती है।
2ड्रिलिंग स्पिंडल एक ताइवान BT40 प्रेसिजन स्पिंडल (आंतरिक शीतलता के साथ) से लैस है, जो असाधारण ड्रिलिंग दक्षता और सटीकता की गारंटी देता है।ड्रिलिंग इकाई छह सीएनसी ड्रिलिंग सिर से लैस है, तीन कोण इस्पात के प्रत्येक पक्ष पर तैनात।दोनों पक्षों पर सिर एक साथ कोण स्टील पंखों के ऊपरी छोरों से समान व्यास के छेद और लगातार अंतराल पर ड्रिल करने में सक्षम हैं.
3सॉफ्टवेयर एक द्विभाषी चीनी/अंग्रेजी इंटरफ़ेस से लैस है, जो उपयोगकर्ता के अनुकूल नेविगेशन और वर्कपीस ड्राइंग की स्पष्ट प्रस्तुति प्रदान करता है।
4. प्रोग्रामिंग प्रक्रिया सहज और कुशल है; उपयोगकर्ताओं को केवल प्रोग्राम उत्पन्न करने के लिए वर्कपीस आयाम, छेद व्यास, अंतराल और मात्रा दर्ज करने की आवश्यकता है। इसके अतिरिक्त,सीएडी/सीएएम लोफ्टिंग सॉफ्टवेयर को फ़ाइल रूपांतरण के लिए उपयोग किया जा सकता हैयह प्रणाली TEKLA सॉफ्टवेयर द्वारा उत्पन्न NC1 फ़ाइलों के साथ पूरी तरह संगत है।
5अपवादात्मक विश्वसनीयता और विस्तारित सेवा जीवन सुनिश्चित करने के लिए प्रमुख हाइड्रोलिक, वायवीय और विद्युत घटकों को प्रसिद्ध, उच्च-प्रदर्शन वाले ब्रांडों से प्राप्त किया जाता है।
6यह प्रणाली एक अंतर्निहित स्व-निदान कार्य से सुसज्जित है, जो दोष का कुशल पता लगाने और समस्या निवारण की सुविधा प्रदान करता है।
7कतरनी इकाई एक वैकल्पिक उन्नयन के रूप में उपलब्ध है, जिसमें प्रदर्शन को अनुकूलित करने के लिए दो-लेड काटने की तंत्र है।
ये नमूने ट्रांसमिशन लाइन टावरों के निर्माण में आम तौर पर उपयोग किए जाने वाले कोण इस्पात के मानक विनिर्देशों और छेद विन्यास की एक श्रृंखला का प्रतिनिधित्व करते हैं।वे उपकरण के परिचालन प्रदर्शन का मूल्यांकन करने के लिए संभावित उपयोगकर्ताओं या निरीक्षकों के लिए एक दृश्य संदर्भ के रूप में कार्य करते हैं, यह आकलन करने के लिए स्पष्ट और मापने योग्य बेंचमार्क प्रदान करता है कि क्या उपकरण ट्रांसमिशन लाइन टॉवर उत्पादन के लिए आवश्यक विनिर्माण मानकों को पूरा करता है।
अति-उच्च वोल्टेज (यूएचवी) ट्रांसमिशन लाइनों के निर्माण में, जहां ट्रांसमिशन टावर चरम मौसम की स्थिति और पर्याप्त भार के अधीन होते हैं,यह उपकरण कोण इस्पात घटकों है कि टावरों के कोर लोड-असर संरचनाओं का गठन प्रसंस्करण में एक आवश्यक भूमिका निभाता हैयह टावर निकायों, क्रॉस-आर्म और अन्य महत्वपूर्ण संरचनात्मक तत्वों में उपयोग किए जाने वाले कोण स्टील पर ड्रिलिंग और स्टैम्पिंग कार्यों को कुशलतापूर्वक निष्पादित करता है,सटीक आयामी सटीकता और विश्वसनीय कनेक्शन प्रदर्शन सुनिश्चित करनाइस प्रकार यह ट्रांसमिशन टावरों की दीर्घकालिक संरचनात्मक अखंडता और स्थिरता में उनके पूरे सेवा जीवनकाल के दौरान महत्वपूर्ण योगदान देता है।
