उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| समारोह: | ड्रिलिंग और अंकन | कोण आकार(मिमी): | 140*140*10~250*250*32 |
|---|---|---|---|
| अधिकतम. कच्चे माल की लंबाई (एम): | 14 | अंकन बल(kN): | 1000 |
| वर्ण समूह की संख्या: | 1 | चरित्र की संख्या: | 18 |
| चरित्र का आकार (मिमी): | 1000 पीसी | सटीक दूरी की सीमा (मिमी): | 50~220（स्टेपलेस） |

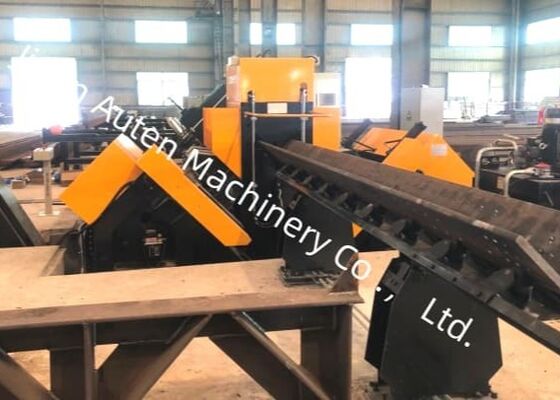

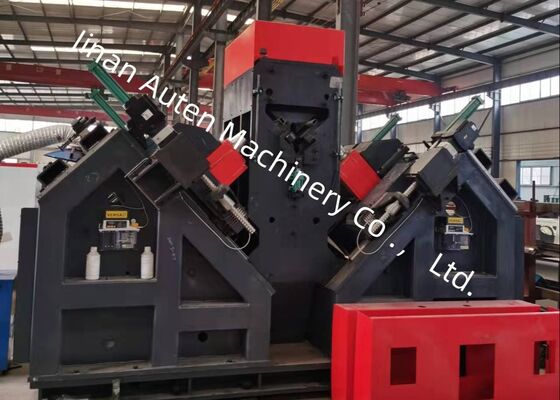

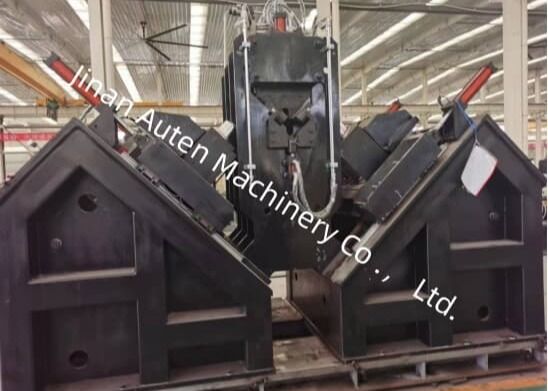

40m/Min कोण खिला गति सीएनसी स्टील धातु ड्रिलिंग मशीन लाइन 3pcs प्रत्येक पक्ष पर ड्रिल
उत्पाद का परिचय:
सीएनसी कोण ड्रिलिंग और मार्किंग मशीन लाइन विशेषज्ञता से ट्रांसमिशन लाइन टावरों में उपयोग किए जाने वाले बड़े, उच्च-शक्ति वाले कोण इस्पात के ड्रिलिंग और मार्किंग के लिए डिज़ाइन की गई है।यह प्रणाली कोण इस्पात में सभी छेद की सटीक ड्रिलिंग सुनिश्चित करता हैइसके अलावा, यह उच्च स्तर की स्वचालन प्रदान करते हुए उत्पादन दक्षता में वृद्धि करता है।
मुख्य पैरामीटरः
| मॉडल | ADM2532 |
| कोण का आकार (मिमी) | 100×100×10~250×250×32 |
| रिक्त स्थान की अधिकतम लंबाई ((m) | 14 |
| ड्रिलिंग स्पिंडल का कॉपर | बीटी40 |
| अधिकतम ड्रिलिंग व्यास (मिमी) | फ40 |
| प्रत्येक पक्ष पर ड्रिल की मात्रा (पीसी) | 3 (6 दोनों पक्षों पर कुल) |
| अधिकतम धुरी घूर्णन गति (r/min) | 6000 |
| ड्रिल की अधिकतम काटने की गति (m/min) | 200 |
| सीएनसी धुरी | 9 |
| बैक मार्क की सीमा (मिमी) | 50-220 (बिना कदम के) |
| अधिकतम कोण फ़ीडिंग गति (m/min) | 40 |
| मार्किंग बल (kN) | 1000/1200 |
| वर्ण समूह का मात्रा | 4 |
| प्रत्येक समूह में चरित्र की मात्रा | 18 |
| अक्षर का आकार ((मिमी) | 14×10×19 |
| ड्रिल बिट शीतलन प्रणाली | वायु विखंडन सूखी आंतरिक शीतलन |
| प्रोग्रामिंग मोड | लोफ्टिंग सॉफ्टवेयर या निर्देश प्रोग्रामिंग |
| कुल आयाम (m) | 34×8×3 |
उत्पाद की विशेषताएं:
1उत्पादन लाइन एक स्वचालित लोडिंग प्रणाली से सुसज्जित है, जिसमें एक क्षैतिज फ़ीडिंग चैनल, एक घूर्णी लोडिंग रैक और एक स्वचालित अनलोडिंग सिस्टम शामिल है।सभी एक उन्नत खिला तंत्र द्वारा समर्थितयह एकीकरण कोण स्टील पर सभी ड्रिलिंग और स्टील स्टैम्पिंग कार्यों के लिए एक निरंतर और कुशल कार्यप्रवाह सुनिश्चित करता है। पूरी प्रक्रिया पूरी तरह से स्वचालित है,मैन्युअल हस्तक्षेप की आवश्यकता को समाप्त करना और ऑपरेटरों पर श्रम की मांग को काफी कम करना.
2. ड्रिलिंग स्पिंडल एक ताइवान BT40 परिशुद्धता स्पिंडल से लैस है, जो बेहतर ड्रिलिंग दक्षता और सटीकता के लिए आंतरिक शीतलक को शामिल करता है। ड्रिलिंग यूनिट में छह सीएनसी ड्रिलिंग हेड हैं,कोण स्टील के प्रत्येक पक्ष पर तीन स्थित के साथदोनों पक्षों के सिर एक ही समय में कोण स्टील फ्लैंग्स के ऊपरी छोरों से समान व्यास और सुसंगत अंतराल के छेद ड्रिल करने में सक्षम हैं।
3सॉफ्टवेयर एक द्विभाषी चीनी/अंग्रेजी इंटरफ़ेस प्रदान करता है, जो सहज नेविगेशन और वर्कपीस ड्राइंग की स्पष्ट प्रस्तुति सुनिश्चित करता है।
4. प्रोग्रामिंग प्रक्रिया सुव्यवस्थित और कुशल है; इसके अतिरिक्त, उपयोगकर्ताओं को स्वचालित रूप से प्रोग्राम उत्पन्न करने के लिए केवल वर्कपीस आयाम, छेद व्यास, अंतराल और मात्रा दर्ज करने की आवश्यकता है।सीएडी/सीएएम लोफ्टिंग सॉफ्टवेयर को फ़ाइल रूपांतरण के लिए उपयोग किया जा सकता हैयह प्रणाली TEKLA सॉफ्टवेयर द्वारा उत्पन्न NC1 फ़ाइलों के साथ पूरी तरह संगत है।
5अत्यावश्यक हाइड्रोलिक, वायवीय और विद्युत घटक उच्च विश्वसनीयता और विस्तारित परिचालन जीवनकाल सुनिश्चित करने के लिए प्रतिष्ठित, उच्च प्रदर्शन वाले ब्रांडों से प्राप्त किए जाते हैं।
6यह प्रणाली एक एकीकृत स्व-निदान सुविधा से सुसज्जित है, जो दोष का कुशल पता लगाने और समस्या निवारण की अनुमति देती है।
7एक वैकल्पिक कतरनी इकाई उपलब्ध है, जिसमें प्रदर्शन को अनुकूलित करने के लिए डिज़ाइन किया गया एक दो-लेड काटने का तंत्र है।
ये नमूने ट्रांसमिशन लाइन टावरों के निर्माण में आम तौर पर उपयोग किए जाने वाले कोण स्टील के मानक विनिर्देशों और छेद विन्यास की एक श्रृंखला का प्रतिनिधित्व करते हैं।वे संभावित उपयोगकर्ताओं या निरीक्षकों के लिए उपकरण के कार्यात्मक प्रदर्शन का मूल्यांकन करने के लिए एक दृश्य संदर्भ के रूप में कार्य करते हैं, जो यह आकलन करने के लिए स्पष्ट और मात्रात्मक बेंचमार्क प्रदान करता है कि क्या उपकरण ट्रांसमिशन लाइन टॉवर निर्माण के लिए आवश्यक विनिर्माण मानकों को पूरा करता है।
अति-उच्च वोल्टेज (यूएचवी) ट्रांसमिशन लाइनों के निर्माण में, जहां ट्रांसमिशन टावर कठोर मौसम की स्थिति और पर्याप्त भार के अधीन होते हैं,यह उपकरण कोण इस्पात घटकों है कि टावरों के प्राथमिक भार-रहन संरचनाओं का गठन प्रसंस्करण में एक महत्वपूर्ण भूमिका निभाता है. यह टावर निकायों, क्रॉस-आर्म और अन्य प्रमुख संरचनात्मक तत्वों में उपयोग किए जाने वाले कोण स्टील पर कुशलता से ड्रिलिंग और स्टैम्पिंग ऑपरेशन करता है,सटीक आयामी सटीकता और विश्वसनीय कनेक्शन प्रदर्शन सुनिश्चित करनाइस प्रकार, यह ट्रांसमिशन टावरों की दीर्घकालिक संरचनात्मक अखंडता और स्थिरता को उनके पूरे सेवा जीवन के दौरान बनाए रखने में महत्वपूर्ण भूमिका निभाता है।
