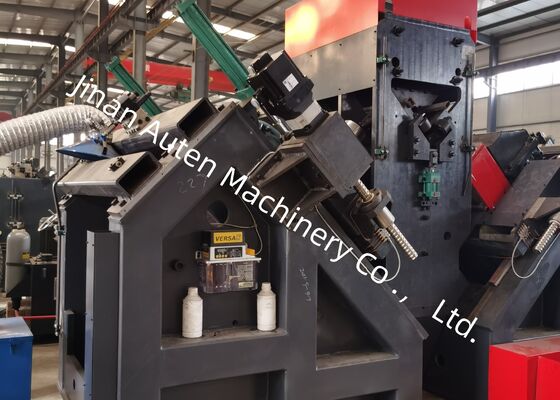

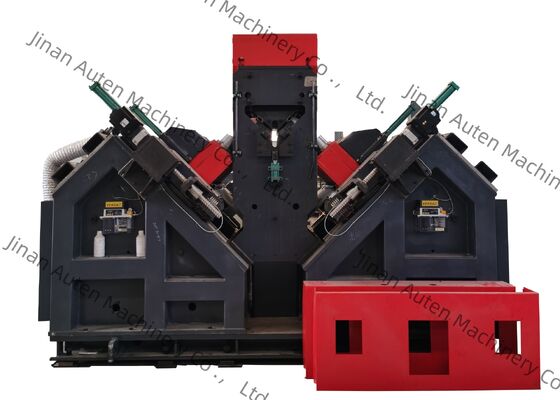

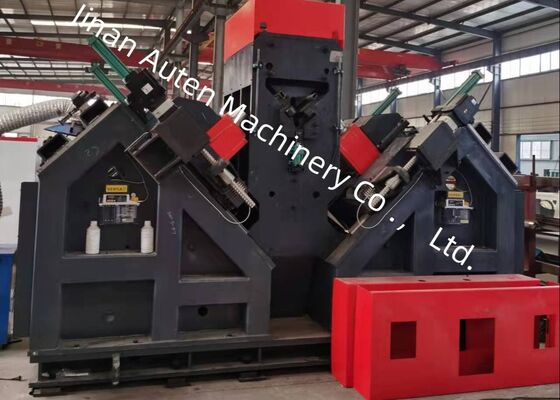

ट्रांसमिशन लाइन टावरों के लिए हाई-स्पीड सीएनसी एंगल ड्रिलिंग और मार्किंग लाइन, स्ट्रक्चरल स्टील फैब्रिकेशन

ट्रांसमिशन लाइन टावरों के लिए हाई-स्पीड सीएनसी एंगल ड्रिलिंग और मार्किंग लाइन स्ट्रक्चरल स्टील फैब्रिकेशन

लागू उद्योग:

यह मशीन एंगल स्टील टावर उद्योग के क्षेत्र में मुख्य रूप से एंगल स्टील ड्रिलिंग और मार्किंग के लिए इस्तेमाल होने वाले विशेष उपकरण हैं।

उत्पाद संरचना:

यह मशीन मुख्य रूप से ट्रांसवर्स कन्वेयर, रोटेटिंग लोडिंग सिस्टम, इनफीड कन्वेयर, सीएनसी इनफीड कैरिज, ड्रिलिंग यूनिट, मार्किंग यूनिट, अनलोडिंग कन्वेयर, साथ ही हाइड्रोलिक, इलेक्ट्रिकल और न्यूमेटिक सिस्टम आदि से बनी है।

मुख्य पैरामीटर:

उत्पाद विशेषताएं:

1. यह प्रोसेसिंग लाइन ट्रांसवर्स कन्वेयर, ओवरटर्न कन्वेयर, इनफीड कन्वेयर, सीएनसी इनफीड कैरिज, दो ड्रिलिंग यूनिट सेट, एक मार्किंग यूनिट सेट, स्वचालित अनलोड कन्वेयर और संबंधित हाइड्रोलिक स्टेशन, इलेक्ट्रिक कूलिंग सिस्टम से बनी है। सीएनसी तकनीक, फीडिंग में सर्वो मोटर, उच्च दक्षता, स्थिर वर्कपीस परिशुद्धता के साथ अपनाएं।

2. प्रत्येक तरफ ड्रिलिंग यूनिट का एक सेट है। प्रत्येक ड्रिलिंग यूनिट को विभिन्न आयामों के तीन ड्रिल से स्थापित किया जा सकता है। ड्रिलिंग यूनिट ड्रिलिंग स्टैडिया के परिवर्तन के लिए समग्र रूप से सीएनसी मूवमेंट का एहसास कर सकती है, इसलिए छेदों की सटीकता सुनिश्चित करने के लिए।

3. सभी स्पिंडल की रोटेशन गति ट्रांसड्यूसर द्वारा स्टेपलेस समायोजन महसूस की जाती है, और फीडिंग गति भी स्पीड रेगुलेटिंग वाल्व द्वारा स्टेपलेस समायोजन महसूस की जाती है। स्पिंडल की रैपिड फीडिंग, वर्क फीडिंग और रैपिड विथड्रॉइंग का परिवर्तन स्वचालित रूप से पूरा हो जाता है।

4. ड्रिलिंग लाइन में एक मार्किंग यूनिट। मार्किंग स्टैडिया को आसानी से प्रीसेट किया जा सकता है। वर्कपीस की मार्किंग, क्लैंपिंग और ड्रिलिंग का इनफीड हाइड्रोलिक सिस्टम द्वारा संचालित होता है। मुख्य घटक आयातित हैं। ड्रिलों के जीवन को बढ़ाने के लिए सर्कुलेट कूलिंग सिस्टम लागू किया जाता है।

5. सभी मार्किंग और ड्रिलिंग स्वचालित पूर्णता में, सभी तैयार एंगल को वायवीय टर्नओवर डिवाइस द्वारा अनलोड किया जा सकता है ताकि श्रमिकों की कार्य शक्ति को कम किया जा सके, जिसमें अन्य निर्माताओं की तुलना में अच्छे फायदे हैं।

6. नियंत्रण प्रणाली में होस्ट कंप्यूटर, सर्वो मोटर, पीएलसी, बाहरी निगरानी स्विच आदि शामिल हैं। बस वर्कपीस के आयाम को इनपुट करें, प्रसंस्करण कार्यक्रम स्वचालित रूप से उत्पन्न हो जाएगा। इसके अलावा, कार्यक्रम को वर्कपीस संख्या के अनुसार सहेजा, चुना, प्रदर्शित और संचारित किया जा सकता है।

7. मशीनिंग लाइन बड़ी झुकने वाले एंगल के प्रसंस्करण की आवश्यकताओं को पूरा करने के लिए सपोर्टिंग और प्रेसिंग डिवाइस स्थापित करती है।

ये नमूने ट्रांसमिशन लाइन टावरों के निर्माण में अक्सर उपयोग किए जाने वाले एंगल स्टील के विभिन्न मानक विनिर्देशों और छेद विन्यासों का उदाहरण देते हैं। वे संभावित उपयोगकर्ताओं या निरीक्षकों के लिए उपकरण के परिचालन प्रदर्शन का आकलन करने के लिए एक दृश्य संदर्भ के रूप में काम करते हैं, यह निर्धारित करने के लिए स्पष्ट और मापने योग्य बेंचमार्क प्रदान करते हैं कि क्या उपकरण ट्रांसमिशन लाइन टावर निर्माण के लिए आवश्यक विनिर्माण मानकों का पालन करता है।

अल्ट्रा-हाई वोल्टेज (यूएचवी) ट्रांसमिशन लाइनों के निर्माण में, जहां ट्रांसमिशन टावर अत्यधिक मौसम की स्थिति और काफी भार के संपर्क में आते हैं, यह उपकरण टावरों के प्राथमिक भार-वहन तत्वों का गठन करने वाले एंगल स्टील घटकों को संसाधित करने में आवश्यक है। यह टावर बॉडी, क्रॉस-आर्म और अन्य महत्वपूर्ण संरचनात्मक घटकों में उपयोग किए जाने वाले एंगल स्टील पर ड्रिलिंग और स्टैम्पिंग ऑपरेशन प्रभावी ढंग से करता है, सटीक आयामी सटीकता और भरोसेमंद कनेक्शन प्रदर्शन सुनिश्चित करता है। नतीजतन, यह अपने पूरे परिचालन जीवनकाल में ट्रांसमिशन टावरों की दीर्घकालिक संरचनात्मक अखंडता और स्थिरता को बनाए रखने में महत्वपूर्ण भूमिका निभाता है।
