विद्युत ऊर्जा अवसंरचना सीएनसी कोण स्टील पंचिंग लाइन स्टील संरचना निर्माण

विद्युत ऊर्जा अवसंरचना सीएनसी कोण स्टील पंचिंग लाइन स्टील संरचना निर्माण

उत्पाद का परिचय:

जेएनसी श्रृंखला उच्च गति सीएनसी कोण छिद्रण, अंकन, और काटने उत्पादन लाइन आवश्यक घटकों से मिलकर बनती है, जिसमें छिद्रण इकाई, अंकन इकाई, काटने की इकाई, अनुप्रस्थ कन्वेयर,घुमावदार कन्वेयर, फीडिंग कन्वेयर, अनलोडिंग कन्वेयर, सीएनसी फीडिंग गाड़ी, हाइड्रोलिक सिस्टम, इलेक्ट्रिकल सिस्टम, वायवीय प्रणाली, और अन्य महत्वपूर्ण तत्व।विशेष रूप से टावर निर्माण में कोण इस्पात के स्वचालित प्रसंस्करण के लिए डिज़ाइन किया गया, यह उत्पादन लाइन पूरी तरह से संख्यात्मक नियंत्रण के तहत काम करती है, उपयोग में आसानी और सटीकता सुनिश्चित करती है। यह स्वचालित, उच्च-सटीक, बहुमुखी और बड़े पैमाने पर उत्पादन क्षमताएं प्रदान करती है।

उत्पाद पैरामीटरः

उत्पाद की विशेषताएं:

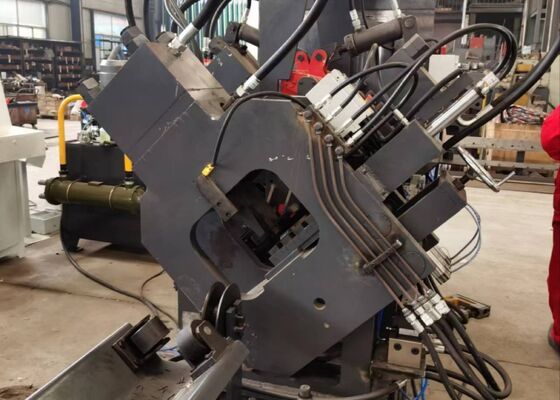

1सीएनसी कोण लोहे की पंचिंग मशीन दो या तीन पंचिंग इकाइयों से लैस है, जिनमें से प्रत्येक तीन अलग-अलग पंच आकारों को समायोजित करने में सक्षम है।इन इकाइयों को संख्यात्मक नियंत्रण (एनसी) द्वारा सटीक रूप से नियंत्रित किया जाता है, सटीक और अनुकूलन योग्य छिद्रण स्थितियों को सुनिश्चित करता है। मशीन गोल और अंडाकार दोनों छेद का उत्पादन करने में सक्षम है। इसकी उच्च गति से खिला और छिद्रण क्षमताओं के साथ,यह उत्पादन की दक्षता में काफी वृद्धि करता है50×50×4 मिमी कोण वाले इस्पात के लिए, मशीन आठ घंटे की शिफ्ट में 9-10 टन की उत्पादन क्षमता प्राप्त करती है।

2. सीएनसी कोण छिद्रण मशीन की अंकन इकाई एक मजबूत और टिकाऊ आवरण में स्थित है। अंकन प्रणाली में चार कैसेट सेट शामिल हैं, जिन्हें प्रोग्रामिंग के माध्यम से चुना जा सकता है,चिह्नित स्थिति को समायोजित करने में लचीलापन प्रदान करनाइसके अतिरिक्त, मशीन में 10 पंक्तियों वाली डिस्क मार्किंग विधि का उपयोग किया जाता है, जो मैन्युअल इनपुट की आवश्यकता के बिना स्वचालित रूप से वर्णों का चयन करती है, इस प्रकार मार्किंग दक्षता में काफी सुधार होता है।

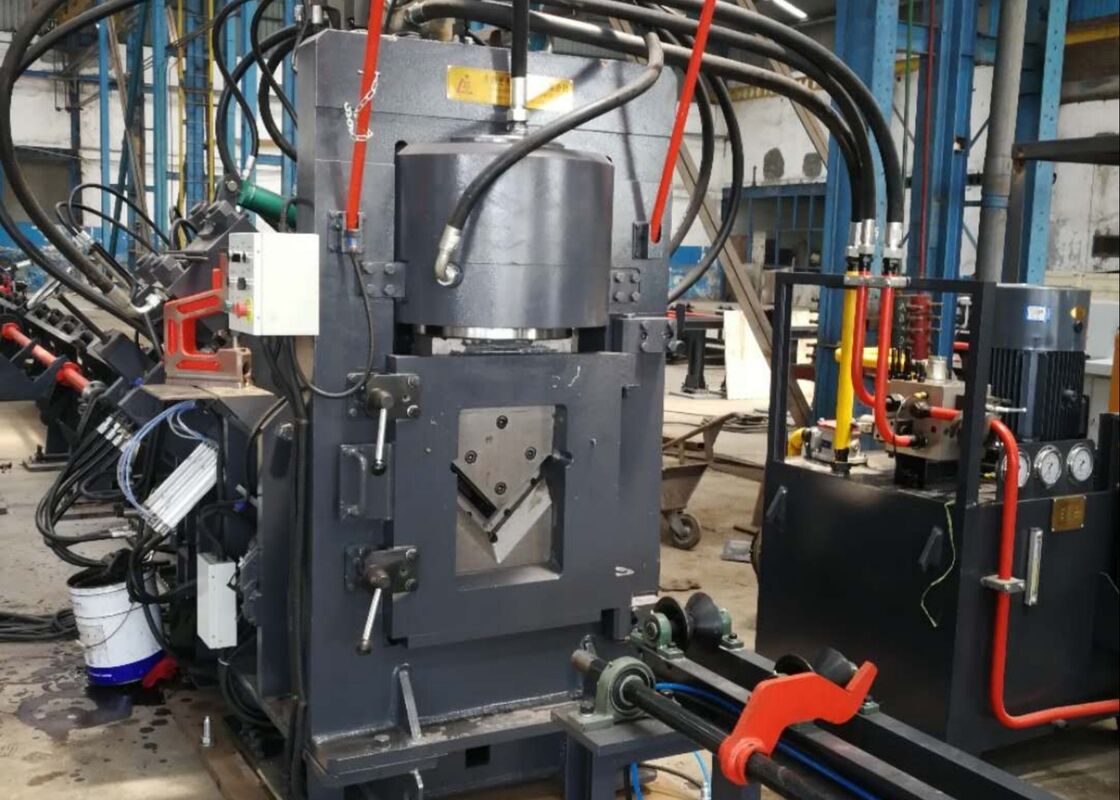

3. सीएनसी कोण बार काटने की मशीन में एक एकल-लेड कतरनी इकाई है, जो अपनी उत्कृष्ट काटने की शक्ति के लिए जानी जाती है। प्रत्येक काटने को शून्य सामग्री अपशिष्ट के साथ बनाया जाता है, जो एक साफ, चिकनी काटने के किनारे को सुनिश्चित करता है।ब्लेड आवास एक खुला दरवाजा संरचना के साथ बनाया गया है, जिससे चाकू को जल्दी और सुरक्षित रूप से बदला जा सके।

4क्षैतिज सामग्री तालिका कुशलता से कोण पट्टी को घूर्णन सामग्री रैक में स्थानांतरित करती है, जो एक मोटर और रेड्यूसर द्वारा संचालित होती है।इस प्रणाली के बाद के प्रसंस्करण के लिए फ़ीडिंग कन्वेयर पर कोण पट्टी के सुरक्षित स्थान सुनिश्चित करता है.

5. काम का टुकड़ा सुरक्षित रूप से एक सीएनसी फ़ीडिंग गाड़ी द्वारा पकड़ा और खिलाया जाता है, सटीक संरेखण और स्थिति सटीकता सुनिश्चित करता है।एक फोटोइलेक्ट्रिक एन्कोडर द्वारा प्रदान की स्थिति प्रतिक्रिया के साथ, एक बंद लूप नियंत्रण प्रणाली के भीतर काम कर रहा है।

6सीएनसी कोण स्टील धातु छिद्रण और अंकन मशीन एक हाइड्रोलिक प्रणाली द्वारा संचालित है जो छिद्रण, अंकन और कतरनी संचालन को चलाती है।यह एक उच्च गति हाइड्रोलिक स्टेशन से लैस है, जिसमें एक संचायक शामिल है, और हाइड्रोलिक लाइनों में लीक-प्रूफ प्रदर्शन सुनिश्चित करने के लिए फ़ेरूल प्रकार के कनेक्शन हैं जबकि आसान रखरखाव और भागों के प्रतिस्थापन की सुविधा है।मुख्य हाइड्रोलिक वाल्व ब्लॉक विश्वसनीय एटोस ब्रांड से प्राप्त होते हैं, एक विश्वसनीय और उच्च प्रदर्शन वाली हाइड्रोलिक प्रणाली की गारंटी देता है।

7हाइड्रोलिक स्टेशन की शीतलन प्रणाली कई विकल्प प्रदान करती है, जिसमें जल शीतलन, वायु शीतलन या तेल शीतलन शामिल हैं।यह लचीलापन ग्राहकों को उनकी विशिष्ट परिचालन आवश्यकताओं के आधार पर सबसे उपयुक्त शीतलन विधि चुनने की अनुमति देता है.

8. नियंत्रण प्रणाली में एक ऊपरी कंप्यूटर, पीएलसी, सर्वो मोटर, बाहरी डिटेक्शन स्विच और अन्य एकीकृत घटक शामिल हैं। ऑपरेटर बस प्रसंस्करण मापदंडों को इनपुट करता है,और सिस्टम स्वचालित रूप से संबंधित प्रसंस्करण कार्यक्रम उत्पन्न करता है. यह सीएडी सॉफ्टवेयर द्वारा उत्पन्न डीएक्सएफ, एनसी और अन्य फ़ाइल स्वरूपों के साथ पूरी तरह संगत है। ऊपरी कंप्यूटर के मानव-मशीन इंटरफ़ेस को उपयोग में आसानी के लिए डिज़ाइन किया गया है,एक सहज ज्ञान युक्त प्रदर्शन और सरल संचालन के साथयह ग्राफिकल वर्कपीस विज़ुअलाइज़ेशन, व्यापक डेटा स्टोरेज, स्थिति निगरानी और दोष अलार्म सूचनाओं सहित कार्यक्षमता प्रदान करता है।

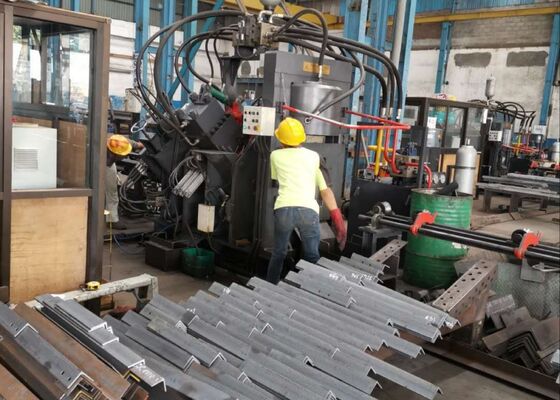

ये नमूने, कोण इस्पात टावर उद्योग के भीतर मानक विनिर्देशों और विशिष्ट प्रसंस्करण स्थितियों का प्रतिनिधित्व करते हैं,उपयोगकर्ताओं को उपकरण की प्रसंस्करण गुणवत्ता का आकलन करने के लिए एक प्रत्यक्ष तरीका प्रदान करेंवे उपकरण के प्रदर्शन और विशिष्ट उत्पादन आवश्यकताओं के लिए इसकी उपयुक्तता का मूल्यांकन करने के लिए एक ठोस बेंचमार्क के रूप में कार्य करते हैं, इस प्रकार सूचित,संभावित अनुप्रयोगों के लिए डेटा आधारित निर्णय.

इन नमूनों में मानक विनिर्देशों और कोण इस्पात टावरों के क्षेत्र में विशिष्ट प्रसंस्करण स्थितियों को प्रतिबिंबित किया गया है, जो उपयोगकर्ताओं को उपकरण की प्रसंस्करण गुणवत्ता का मूल्यांकन करने का एक स्पष्ट साधन प्रदान करते हैं।सटीकतावे उपकरण के प्रदर्शन और विशिष्ट उत्पादन आवश्यकताओं के साथ इसकी संगतता का आकलन करने के लिए एक व्यावहारिक संदर्भ के रूप में कार्य करते हैं, इस प्रकार सूचित,संभावित अनुप्रयोगों के लिए डेटा आधारित निर्णय.
