उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| समारोह: | छिद्रण, अंकन, कटिंग | कोण का आकार （मिमी）: | 40х40х3~ 100х100х10 |
|---|---|---|---|
| अधिकतम। पंचिंग (दीया। th थी।) (मिमी): | Φ26х10 | छिद्रण बल (kN): | 630 |
| अंकन बल (kN): | 630 | काटने का बल (kN): | 1000 |
| अधिकतम। रिक्त की लंबाई (एम): | यूएसटीसी | अधिकतम। समाप्त की लंबाई (एम): | 8 |

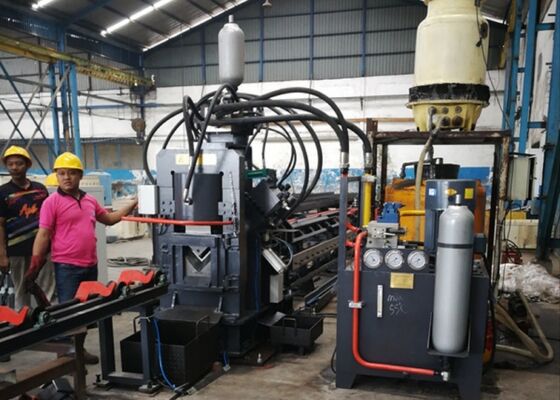

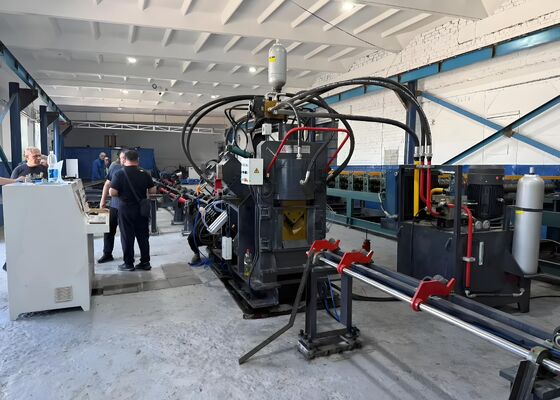

इस्पात संरचना निर्माण कोण इस्पात छिद्रण अंकन काटने की मशीन निर्माण प्रसंस्करण
उत्पाद का परिचय:
यह मशीन कोण इस्पात टावर उद्योग, इस्पात संरचना और भवनों के क्षेत्र में कोण इस्पात छिद्रण, अंकन और कतरनी के लिए उपयोग किया जाने वाला विशेष उपकरण है।
उत्पाद पैरामीटरः
| मॉडल | JNC1010 |
| कोण का आकार (मिमी) | 40×40×3~100×100×10 |
| अधिकतम. छिद्रण (व्यापकता. х मोटाई.) (मिमी) | Φ26х10 |
| छिद्रण बल (kN) | 630 |
| मार्किंग बल (kN) | 630 |
| काटने का बल (kN) | 1000 |
| रिक्त स्थान की अधिकतम लंबाई (मी) | 12 |
| समाप्त की अधिकतम लंबाई (एम) | 8 |
| एक तरफ के लिए पंच | 2 |
| चिह्नित अक्षरों का समूह | 4 |
| प्रति समूह अक्षरों की संख्या | 12 |
| अक्षर का आकार ((मिमी) | 14x10x19 |
| सीएनसी धुरी | 3 |
| काटने का मोड | एकल ब्लेड |
| शीतलन विधि | जल शीतलन/वायु शीतलन/तेल शीतलक |
| अधिकतम फ़ीडिंग गति (m/min) | 80 |
| प्रोग्रामिंग मोड | लोफ्टिंग सॉफ्टवेयर या निर्देश प्रोग्रामिंग |
| कुल आयाम (m) | लगभग 25x6.5x2.5 |
| उपरोक्त मापदंडों को ग्राहक की विशिष्ट आवश्यकताओं के अनुसार समायोजित और बदला जा सकता है। | |
उत्पाद की विशेषताएं:
1. सीएनसी प्रौद्योगिकी, सर्वो मोटर इन्फेडिंग, उच्च दक्षता, स्थिर वर्कपीस सटीकता के साथ अपनाएं. प्रमुख हाइड्रोलिक, वायवीय और विद्युत भागों सभी आयातित.
2. प्रत्येक पक्ष पर दो या तीन सेट पंच और मर जाते हैं जो विभिन्न व्यास के साथ तीन प्रकार के पंच स्थापित कर सकते हैं, एक बार सभी छेद को संसाधित कर सकते हैं।
3सीएनसी फीडिंग ट्रॉली को एसी सर्वो मोटर द्वारा चलाया जाता है। फोटोइलेक्ट्रिक एन्कोडर सूचना वापस देता है। उच्च स्थिति सटीकता सुनिश्चित करने के लिए क्लोज लूप नियंत्रण।
4. चीनी / अंग्रेजी इंटरफ़ेस के साथ कंप्यूटर, आसान आपरेशन, और वर्कपीस के ड्राइंग प्रदर्शित कर सकते हैं. आसान प्रोग्रामिंग,मैनुअल प्रोग्रामिंग कर सकते हैं और यह भी lofting सॉफ्टवेयर द्वारा उत्पन्न कार्यक्रम का उपयोग कर सकते हैं.
5. सीएनसी इनफीड गाड़ी सर्वो मोटर द्वारा संचालित है. फोटोइलेक्ट्रिक एन्कोडर जानकारी वापस फ़ीड करता है. उच्च स्थिति सटीकता सुनिश्चित करने के लिए बंद लूप नियंत्रण.
6सभी मार्किंग, पंचिंग और कतरनी स्वचालित पूर्णता में, सभी समाप्त कोणों को काम करने की ताकत को हल्का करने के लिए वायवीय टर्नओवर डिवाइस द्वारा उतारा जा सकता है।
7अंकन इकाई अच्छी कठोरता के साथ बंद फ्रेम को अपनाती है। अंकन इकाई पर चार समूह के वर्ण बक्से तय किए जाते हैं जिन्हें प्रोग्राम द्वारा चुना जा सकता है।
8निश्चित लंबाई के कोणों को संसाधित करने के लिए कतरनी कार्यों से बचने के साथ।
9नियंत्रण प्रणाली में एक मेजबान कंप्यूटर, सीएनसी प्रणाली, सर्वो मोटर, पीएलसी और डिटेक्शन स्विच आदि शामिल हैं। केवल ड्राइंग वर्कपीस को इनपुट करने के लिए, प्रसंस्करण कार्यक्रम स्वचालित रूप से उत्पन्न होता है।
10हाइड्रोलिक प्रणाली मुख्य रूप से पंचिंग काटने चिह्नित प्रेस सामग्री को संकलित करने और वर्ण बक्से को बदलने के लिए उपयोग किया जाता है।
इन नमूनों में मानक विनिर्देशों और कोण इस्पात टावर उद्योग के भीतर विशिष्ट प्रसंस्करण परिदृश्यों का प्रतिनिधित्व किया गया है, जिससे उपयोगकर्ताओं को सीधे गुणवत्ता, सटीकता,और उपकरण का निर्माणवे उपकरण के प्रदर्शन और विशिष्ट उत्पादन मानकों के अनुपालन का मूल्यांकन करने के लिए एक ठोस संदर्भ बिंदु के रूप में कार्य करते हैं, इस प्रकार अच्छी तरह से सूचित,संभावित अनुप्रयोगों के लिए डेटा आधारित निर्णय.
In the construction of ultra-high voltage (UHV) transmission lines—where towers must endure extreme weather conditions and substantial loads—this equipment plays a vital role in processing the angle steel components that constitute the core structure of the towersयह टावर निकायों, क्रॉस-आर्म और अन्य महत्वपूर्ण संरचनात्मक तत्वों के लिए उपयोग किए जाने वाले कोण स्टील पर लगातार ड्रिलिंग और स्टैम्पिंग ऑपरेशन करता है,टावरों की समग्र स्थिरता बनाए रखने के लिए सटीक आयाम और विश्वसनीय कनेक्शन सुनिश्चित करना.
