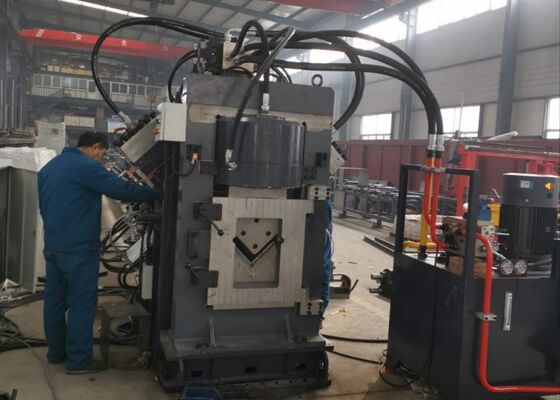

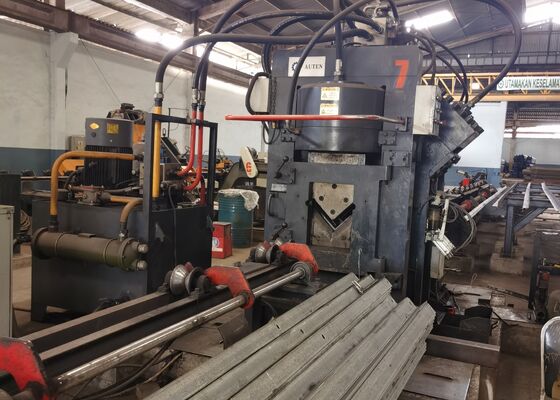

गैल्वनाइज्ड एंगल स्टील प्रोसेसिंग सीएनसी एंगल लाइन जेएनसी1616 पवन ऊर्जा टॉवर घटक

जस्ती कोण इस्पात प्रसंस्करण सीएनसी कोण लाइन JNC1616 पवन ऊर्जा टॉवर घटकों

उत्पाद का परिचय:

यह मशीन विशेष स्वचालित उत्पादन लाइन है जिसका उपयोग कोण स्टील के अंकन, छिद्रण (सर्कुलर छेद, अंडाकार छेद) और मुख्य रूप से कोण स्टील टॉवर उद्योग के क्षेत्र में कतरनी के लिए किया जाता है।विद्युत विद्युत उपकरण, संरचना भंडारण सुविधाएं, और इस्पात संरचना निर्माण उद्योग आदि।

मुख्य घटक:

यह मशीन मुख्य रूप से अनुप्रस्थ कन्वेयर, घूर्णी लोडिंग प्रणाली, इनफूड कन्वेयर, सीएनसी इनफूड गाड़ी, छिद्रण इकाई, अंकन इकाई, काटने की इकाई, अनलोडिंग कन्वेयर,साथ ही हाइड्रोलिक, विद्युत और वायवीय प्रणालियों आदि

उत्पाद पैरामीटरः

विशेषताएं और भागों में शामिलः

1. लोडिंग भागः
यह मुख्य रूप से एक क्षैतिज परिवहन तालिका और पलटने वाली लोडिंग इकाई से बना है।
(1) क्षैतिज परिवहन तालिका रडार और श्रृंखला द्वारा संचालित है, और शिफ्ट ब्लॉक के साथ तीन श्रृंखलाओं के सिंक्रनाइज़ेशन को महसूस करते हैं।यह कोण इस्पात स्थिर और परिवहन प्रक्रिया में कम शोर बनाता है.
(2) रिवर्सिंग और लोडिंग यूनिट को रीलों और चेन द्वारा चलाया जाता है, और एक लंबी शाफ्ट और स्व-निर्मित युग्मन के माध्यम से तीन घूर्णन हथियारों के पुनर्मूल्यांकन पंजे के साथ सिंक्रनाइज़ेशन को महसूस करने के लिए।इस भाग का कार्य सामग्री तालिका पर खलिहान में संसाधित किया जा करने के लिए कोण स्टील को खिला चैनल के लिए लेता है.

2भोजन का भाग:
यह मुख्य रूप से फीडिंग चैनल और सीएनसी ट्रॉली यूनिट से बना है।
(1) फीडिंग चैनल में परिवहन रोलर्स, ब्रैकेट, ट्रांसमिशन रैक और चलती रेसवे शामिल हैं।
(2) भोजन ट्रॉली में एक चलती निकाय, एक क्लैंपर, एक क्लैंपिंग सिलेंडर, एक स्विंग सिलेंडर, एक सर्वो मोटर और एक एन्कोडर शामिल है।खिला ट्रॉली विमान और ड्राइव रैक के पक्ष पर गाइड रेल द्वारा खिला चैनल पर क्लैंपर के साथ कंप्यूटर से निर्देश के अनुसार ले जाया जाता है.

3मशीन का मुख्य भाग:
इसमें प्रेसिंग एंगल स्टील यूनिट, मार्किंग यूनिट, पंचिंग यूनिट और कतरनी यूनिट होती है।
(1) प्रेसिंग यूनिट का मुख्य कार्य कोण इस्पात को दबाना है ताकि कोण इस्पात के विचलन को रोकने के लिए सटीकता त्रुटि का कारण बन सके।
(2) अंकन इकाई चार वर्ण बॉक्स की विनिमय स्थिति का एहसास कर सकती है। कंप्यूटर के निर्देशों के अनुसार, ड्राइंग द्वारा आवश्यक स्थिति पर अंकन करें।वैसे मैनुअल समायोजन तंत्र जोड़ा जाता है, ताकि कोण स्टील के विभिन्न विनिर्देशों की टाइपिंग स्थिति के अनुकूल चरित्र के सिर की स्थिति को बदलना आसान हो।
(3) छिद्रण इकाईः प्रत्येक पक्ष में छिद्रों के तीन अलग-अलग विनिर्देशों से लैस किया जा सकता है, प्रत्येक छिद्र में एक वायु सिलेंडर से लैस है।हवा सिलेंडर के पिस्टन छड़ी में एक कुशन ब्लॉक है जो छिद्रण छड़ी और हाइड्रोलिक सिलेंडर के दबाने सिर के बीच स्थित हैकंप्यूटर के निर्देशों के अनुसार, पंच स्वचालित रूप से चुना जाता है, जिसका अर्थ है,मुठभेड़ों के चयन का एहसास करने के लिए संबंधित कुशन ब्लॉक धक्का करने के लिए इसी हवा सिलेंडर चुना जाता है;
(4) कतरनी इकाई एक फ्रेम प्रकार के शरीर, एक कतरनी सिलेंडर, एक ऊपरी चाकू से बना है
निचला चाकू तंत्र कोण स्टील की मोटाई के अनुसार अंतर को समायोजित कर सकता है ताकि काटने की गुणवत्ता सुनिश्चित हो सके।

4तैयार उत्पादों का एक भाग उतारना:
यह वर्कपीस सपोर्ट रोलर और टर्निंग सिलेंडर से बना है। बटन स्टेशन पर बटन नियंत्रण के माध्यम से, प्रसंस्कृत वर्कपीस को बाहर घुमाया जाता है और बाईं या दाईं ओर रखा जाता है।

5हाइड्रोलिक स्टेशन में तेल टैंक, उच्च दबाव और निम्न दबाव पंप समूह, कूलर, मुख्य वाल्व समूह और अन्य नियंत्रण वाल्व समूह होते हैं।यह मशीन के प्रत्येक तेल सिलेंडर के लिए कार्य शक्ति प्रदान करने के लिए प्रयोग किया जाता है.
शीतलन प्रणाली तेल की शीतलन गुणवत्ता सुनिश्चित करने के लिए तेल शीतलन प्रौद्योगिकी को अपनाता है।

6विद्युत नियंत्रण प्रणालीः
इसमें एक विद्युत ऑपरेटिंग कैबिनेट, ऑपरेटिंग बॉक्स और एक ट्रॉली ऑपरेटिंग स्टेशन होता है।
(1) होस्ट कंप्यूटर पर नियंत्रण सॉफ्टवेयर स्थापित है जिसके द्वारा प्रोग्रामिंग को पूरा करने के लिए प्रसंस्करण मापदंडों को कंप्यूटर में इनपुट किया जाता है।कंप्यूटर भी प्रोग्रामिंग आग जो सीएडी या सीएएम से बना है की पहचान.
(2) जापान की मित्सुबिशी कॉरपोरेशन के पीएलसी के साथ नियंत्रण कोर के रूप में, यह एक तीन-अक्षीय सीएनसी मॉड्यूल से लैस है जो एक्स, ए और बी अक्ष सर्वो के साथ एक स्थिति नियंत्रण लूप बनाता है,ताकि पीएलसी और सीएनसी एकीकृत हैं, जो सिस्टम की विश्वसनीयता में काफी सुधार करता है।
(3) एक्स, ए, बी अक्ष ड्राइव तेजी से और सटीक स्थिति और रखरखाव मुक्त सुनिश्चित करने के लिए उन्नत एसी ब्रशलेस सर्वो मोटर को अपनाता है।
(4) नियंत्रण सॉफ्टवेयर किसी भी समय मशीन के संचालन की निगरानी करता है। जब कोई खराबी होती है, तो स्क्रीन खराबी के विस्तृत कारण और उपचार विधि प्रदर्शित करेगी।

इन नमूनों में मानक विनिर्देशों और कोण इस्पात टावर उद्योग के भीतर विशिष्ट प्रसंस्करण परिदृश्यों का प्रतिनिधित्व किया गया है, जिससे उपयोगकर्ताओं को सीधे गुणवत्ता, सटीकता,और उपकरण का निर्माणवे उपकरण के प्रदर्शन और विशिष्ट उत्पादन मानकों के अनुपालन का मूल्यांकन करने के लिए एक ठोस संदर्भ बिंदु के रूप में कार्य करते हैं, इस प्रकार अच्छी तरह से सूचित,संभावित अनुप्रयोगों के लिए डेटा आधारित निर्णय.

In the construction of ultra-high voltage (UHV) transmission lines—where towers must endure extreme weather conditions and substantial loads—this equipment plays a vital role in processing the angle steel components that constitute the core structure of the towersयह टावर निकायों, क्रॉस-आर्म और अन्य महत्वपूर्ण संरचनात्मक तत्वों के लिए उपयोग किए जाने वाले कोण स्टील पर लगातार ड्रिलिंग और स्टैम्पिंग ऑपरेशन करता है,टावरों की समग्र स्थिरता बनाए रखने के लिए सटीक आयाम और विश्वसनीय कनेक्शन सुनिश्चित करना.
