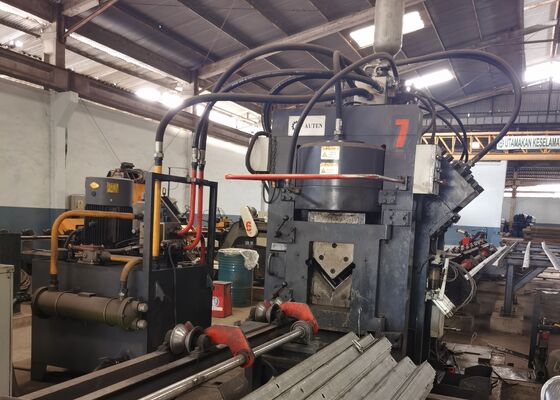

अवसंरचना निर्माण परियोजनाएं सर्वो-ड्राइव सीएनसी कोण लाइन विद्युत ऊर्जा अवसंरचना

इंफ्रास्ट्रक्चर निर्माण परियोजनाएं सर्वो संचालित सीएनसी एंगल लाइन विद्युत पावर इंफ्रास्ट्रक्चर

उत्पाद परिचय:

यह मशीन एंगल स्टील की पंचिंग, मार्किंग और शीयरिंग के लिए विशेष उपकरण है, जिसका मुख्य रूप से एंगल स्टील टावर उद्योग, स्टील संरचनाओं और इमारतों के निर्माण में उपयोग किया जाता है।

उत्पाद पैरामीटर:

उत्पाद विशेषताएँ:

1. यह मशीन उच्च दक्षता और स्थिर वर्कपीस सटीकता सुनिश्चित करने के लिए सर्वो मोटर फीडिंग के साथ सीएनसी तकनीक का उपयोग करती है। प्रमुख हाइड्रोलिक, वायवीय और विद्युत घटक प्रसिद्ध अंतरराष्ट्रीय आपूर्तिकर्ताओं से प्राप्त किए जाते हैं।

2. प्रत्येक साइड दो या तीन पंच और डाई सेट से सुसज्जित है, जो तीन अलग-अलग पंच व्यास को समायोजित करने में सक्षम है, जिससे एक ही ऑपरेशन में सभी छेद संसाधित किए जा सकते हैं।

3. सीएनसी फीडिंग ट्रॉली को एसी सर्वो मोटर द्वारा संचालित किया जाता है, जिसमें फोटोइलेक्ट्रिक एनकोडर द्वारा फीडबैक प्रदान किया जाता है। क्लोज्ड-लूप नियंत्रण प्रणाली सटीक पोजिशनिंग सटीकता की गारंटी देती है।

4. कंप्यूटर में एक द्विभाषी इंटरफ़ेस (चीनी/अंग्रेजी) है, जो उपयोगकर्ता के अनुकूल संचालन और वर्कपीस चित्र प्रदर्शित करने की क्षमता की सुविधा प्रदान करता है। प्रोग्रामिंग सरल है, जिसमें मैन्युअल इनपुट और लोफ्टिंग सॉफ्टवेयर द्वारा उत्पन्न प्रोग्राम का उपयोग करने का विकल्प दोनों प्रदान किए जाते हैं।

5. सीएनसी इनफीड कैरिज को सर्वो मोटर द्वारा संचालित किया जाता है, जिसमें फोटोइलेक्ट्रिक एनकोडर द्वारा सूचना फीडबैक प्रदान किया जाता है। क्लोज्ड-लूप नियंत्रण प्रणाली असाधारण पोजिशनिंग सटीकता सुनिश्चित करती है।

6. मार्किंग, पंचिंग और शीयरिंग पूरी तरह से स्वचालित हैं, जिसमें सभी तैयार एंगल घटकों को वायवीय टर्नओवर सिस्टम के माध्यम से अनलोड किया जाता है, जिससे ऑपरेटर का प्रयास कम हो जाता है।

7. मार्किंग यूनिट में बढ़ी हुई कठोरता के लिए एक मजबूत क्लोज्ड-फ्रेम डिज़ाइन है। मार्किंग यूनिट पर चार कैरेक्टर बॉक्स सेट लगाए गए हैं, जिन्हें प्रोग्राम के माध्यम से चुना जा सकता है।

8. निश्चित लंबाई के एंगल को संसाधित करने की सुविधा के लिए शीयरिंग बाईपास फ़ंक्शन से सुसज्जित।

9. नियंत्रण प्रणाली एक होस्ट कंप्यूटर, सीएनसी सिस्टम, सर्वो मोटर, पीएलसी और डिटेक्शन स्विच से बनी है। वर्कपीस ड्राइंग इनपुट करके, प्रोसेसिंग प्रोग्राम स्वचालित रूप से उत्पन्न होता है।

10. हाइड्रोलिक प्रणाली मुख्य रूप से पंचिंग, कटिंग, मार्किंग, सामग्री दबाने और कैरेक्टर बॉक्स बदलने के लिए जिम्मेदार है।

ये नमूने, जो एंगल स्टील टावर उद्योग के भीतर मानक विनिर्देशों और सामान्य प्रसंस्करण स्थितियों को दर्शाते हैं, उपयोगकर्ताओं को सीधे उपकरण की गुणवत्ता, सटीकता और शिल्प कौशल का मूल्यांकन करने में सक्षम बनाते हैं। वे उपकरण के प्रदर्शन और विशिष्ट उत्पादन मानकों के पालन का आकलन करने के लिए एक मूर्त बेंचमार्क के रूप में काम करते हैं, जिससे संभावित अनुप्रयोगों के लिए सूचित, डेटा-आधारित निर्णय लेने की सुविधा मिलती है।

अल्ट्रा-हाई वोल्टेज (यूएचवी) ट्रांसमिशन लाइनों के निर्माण में—जहां टावरों को अत्यधिक मौसम की स्थिति और भारी भार का सामना करना पड़ता है—यह उपकरण टावरों की रीढ़ बनाने वाले एंगल स्टील घटकों को संसाधित करने के लिए आवश्यक है। यह टावर बॉडी, क्रॉस-आर्म और अन्य प्रमुख संरचनात्मक तत्वों में उपयोग किए जाने वाले एंगल स्टील पर ड्रिलिंग और स्टैम्पिंग संचालन को मज़बूती से निष्पादित करता है, जिससे सटीक आयाम और सुरक्षित कनेक्शन सुनिश्चित होते हैं जो टावरों की समग्र स्थिरता बनाए रखते हैं।
