सीएनसी ड्रिलिंग, पंचिंग, कटिंग, मिलिंग, एंगल्स, बीम्स, प्लेट्स और फ्लैंगेस की मशीन बनाने के लिए चीन शीर्ष गुणवत्ता निर्माण!
नए करो, अच्छे करो!
|
|
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| समारोह: | ड्रिलिंग और अंकन | कोण आकार(मिमी): | 140*140*10~250*250*32 |
|---|---|---|---|
| अधिकतम. कच्चे माल की लंबाई (एम): | 14 | अंकन बल(kN): | 1000 |
| वर्ण समूह की संख्या: | 1 | चरित्र की संख्या: | 18 |
| चरित्र का आकार (मिमी): | 1000 पीसी | सटीक दूरी की सीमा (मिमी): | 50~220（स्टेपलेस） |
| प्रमुखता देना: | सीएनसी एंगल लाइन मशीन को चिह्नित करना,ड्रिलिंग सीएनसी एंगल लाइन मशीन,250x250x32m सीएनसी एंगल लाइन मशीन |
||

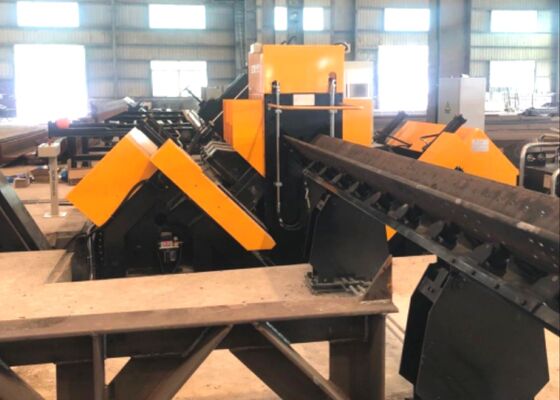

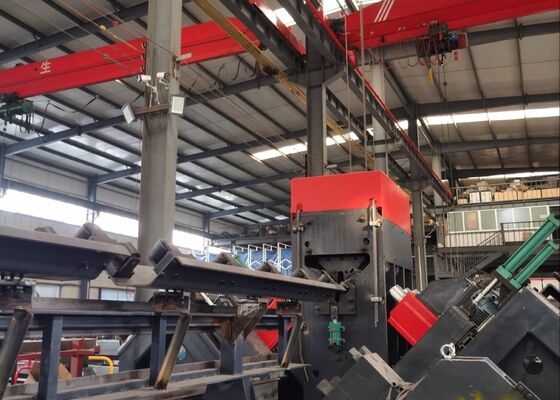

सीएनसी कोण लाइन मशीन कोण स्टील आकार 250x250x32 मीटर तक ड्रिलिंग मार्किंग क्षमताओं के साथ
उत्पाद का परिचय:
सीएनसी कोण ड्रिलिंग और मार्किंग मशीन लाइन को ट्रांसमिशन लाइन टावरों में उपयोग किए जाने वाले बड़े, उच्च शक्ति वाले कोण स्टील के ड्रिलिंग और मार्किंग के लिए सावधानीपूर्वक इंजीनियर किया गया है।यह प्रणाली कोण इस्पात में सभी छेद की सटीक ड्रिलिंग की गारंटी देता हैइसके अतिरिक्त, यह उच्च स्तर की स्वचालन प्रदान करते हुए उत्पादन दक्षता में सुधार करता है।
मुख्य पैरामीटरः
| मॉडल | ADM2532 |
| कोण का आकार (मिमी) | 100×100×10~250×250×32 |
| रिक्त स्थान की अधिकतम लंबाई ((m) | 14 |
| ड्रिलिंग स्पिंडल का कॉपर | बीटी40 |
| अधिकतम ड्रिलिंग व्यास (मिमी) | फ40 |
| प्रत्येक पक्ष पर ड्रिल की मात्रा (पीसी) | 3 (6 दोनों पक्षों पर कुल) |
| अधिकतम धुरी घूर्णन गति (r/min) | 6000 |
| ड्रिल की अधिकतम काटने की गति (m/min) | 200 |
| सीएनसी धुरी | 9 |
| बैक मार्क की सीमा (मिमी) | 50-220 (बिना कदम के) |
| अधिकतम कोण फ़ीडिंग गति (m/min) | 40 |
| मार्किंग बल (kN) | 1000/1200 |
| वर्ण समूह का मात्रा | 4 |
| प्रत्येक समूह में चरित्र की मात्रा | 18 |
| अक्षर का आकार ((मिमी) | 14×10×19 |
| ड्रिल बिट शीतलन प्रणाली | वायु विखंडन सूखी आंतरिक शीतलन |
| प्रोग्रामिंग मोड | लोफ्टिंग सॉफ्टवेयर या निर्देश प्रोग्रामिंग |
| कुल आयाम (m) | 34×8×3 |
उत्पाद की विशेषताएं:
1उत्पादन लाइन एक स्वचालित लोडिंग प्रणाली से सुसज्जित है, जिसमें एक क्षैतिज फ़ीड चैनल, एक घूर्णी लोडिंग रैक और एक स्वचालित अनलोडिंग सिस्टम शामिल है।सभी एक परिष्कृत भोजन तंत्र द्वारा संचालितयह एकीकरण कोण स्टील पर सभी ड्रिलिंग और स्टील स्टैम्पिंग कार्यों के लिए एक निर्बाध और कुशल कार्यप्रवाह की गारंटी देता है। पूरी प्रक्रिया पूरी तरह से स्वचालित है,मैन्युअल हस्तक्षेप की आवश्यकता को समाप्त करना और ऑपरेटरों के लिए श्रम आवश्यकताओं को काफी कम करना.

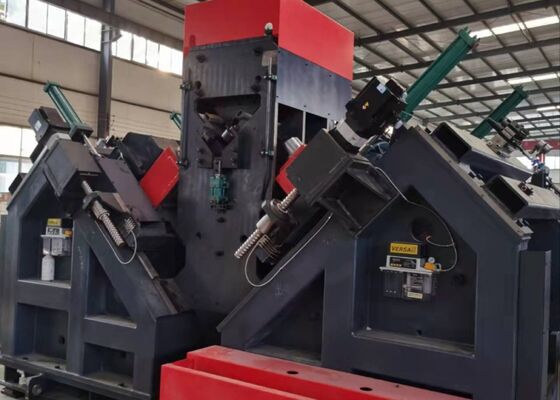

2ड्रिलिंग स्पिंडल एक ताइवान BT40 प्रेसिजन स्पिंडल से लैस है, जिसमें ड्रिलिंग दक्षता और सटीकता में सुधार के लिए आंतरिक शीतलक है।ड्रिलिंग इकाई छह सीएनसी ड्रिलिंग सिर से बना है, तीन कोण इस्पात के प्रत्येक पक्ष पर घुड़सवार.दोनों पक्षों पर सिर एक ही व्यास के छेद और कोण स्टील flanges के ऊपरी छोरों से लगातार दूरी के साथ एक साथ ड्रिल करने में सक्षम हैं.
3इस सॉफ्टवेयर में द्विभाषी चीनी/अंग्रेजी इंटरफ़ेस है, जो आसान नेविगेशन और वर्कपीस ड्राइंग का स्पष्ट प्रदर्शन सुनिश्चित करता है।
4. प्रोग्रामिंग प्रक्रिया सरल और कुशल है; उपयोगकर्ताओं को स्वचालित रूप से कार्यक्रम उत्पन्न करने के लिए केवल वर्कपीस आयाम, छेद व्यास, अंतराल और मात्रा दर्ज करने की आवश्यकता है। इसके अतिरिक्त,सीएडी/सीएएम लोफ्टिंग सॉफ्टवेयर का उपयोग फाइल रूपांतरण के लिए किया जा सकता हैयह प्रणाली TEKLA सॉफ्टवेयर द्वारा उत्पन्न NC1 फ़ाइलों के साथ पूरी तरह संगत है।
5प्रमुख हाइड्रोलिक, वायवीय और विद्युत घटकों को प्रसिद्ध, उच्च-प्रदर्शन वाले ब्रांडों से खरीदा जाता है ताकि असाधारण विश्वसनीयता और लंबे परिचालन जीवनकाल की गारंटी दी जा सके।
6यह प्रणाली एक एकीकृत स्व-निदान कार्य से सुसज्जित है, जो दोष का कुशल पता लगाने और समस्या निवारण की सुविधा प्रदान करती है।
7एक वैकल्पिक कतरनी इकाई उपलब्ध है, जिसमें प्रदर्शन को बढ़ाने के लिए डिज़ाइन की गई दो ब्लेड कटिंग तंत्र है।
ये नमूने विभिन्न प्रकार के मानक विनिर्देशों और कोण इस्पात के छेद विन्यास का प्रतिनिधित्व करते हैं जो आमतौर पर ट्रांसमिशन लाइन टावरों के निर्माण में उपयोग किए जाते हैं।वे उपकरण के कार्यात्मक प्रदर्शन का आकलन करने के लिए भावी उपयोगकर्ताओं या निरीक्षकों के लिए एक दृश्य संदर्भ के रूप में कार्य करते हैं, यह निर्धारित करने के लिए स्पष्ट और मापने योग्य बेंचमार्क प्रदान करता है कि क्या उपकरण ट्रांसमिशन लाइन टॉवर निर्माण के लिए आवश्यक विनिर्माण मानकों को पूरा करता है।
अति-उच्च वोल्टेज (यूएचवी) ट्रांसमिशन लाइनों के निर्माण में, जहां ट्रांसमिशन टावर चरम मौसम की स्थिति और भारी भार के संपर्क में होते हैं,यह उपकरण कोण इस्पात घटकों है कि टावरों के कोर लोड-असर ढांचे का गठन प्रसंस्करण में एक महत्वपूर्ण भूमिका निभाता हैयह टावर निकायों, क्रॉस-आर्म और अन्य आवश्यक संरचनात्मक तत्वों में उपयोग किए जाने वाले कोण इस्पात पर ड्रिलिंग और स्टैम्पिंग कार्यों को प्रभावी ढंग से करता है,सटीक आयामी सटीकता और लगातार कनेक्शन प्रदर्शन सुनिश्चित करनानतीजतन, यह उनके परिचालन जीवनकाल के दौरान ट्रांसमिशन टावरों की दीर्घकालिक संरचनात्मक अखंडता और स्थिरता को संरक्षित करने में महत्वपूर्ण भूमिका निभाता है।
