सीएनसी ड्रिलिंग, पंचिंग, कटिंग, मिलिंग, एंगल्स, बीम्स, प्लेट्स और फ्लैंगेस की मशीन बनाने के लिए चीन शीर्ष गुणवत्ता निर्माण!
नए करो, अच्छे करो!
|
|
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| समारोह: | ड्रिलिंग और अंकन | कोण आकार(मिमी): | 140*140*10~250*250*32 |
|---|---|---|---|
| अधिकतम. कच्चे माल की लंबाई (एम): | 14 | अंकन बल(kN): | 1000 |
| वर्ण समूह की संख्या: | 1 | चरित्र की संख्या: | 18 |
| चरित्र का आकार (मिमी): | 1000 पीसी | सटीक दूरी की सीमा (मिमी): | 50~220（स्टेपलेस） |
| प्रमुखता देना: | हाई स्पीड एंगल स्टील ड्रिलिंग लाइन,सीएनसी एंगल स्टील ड्रिलिंग लाइन |
||

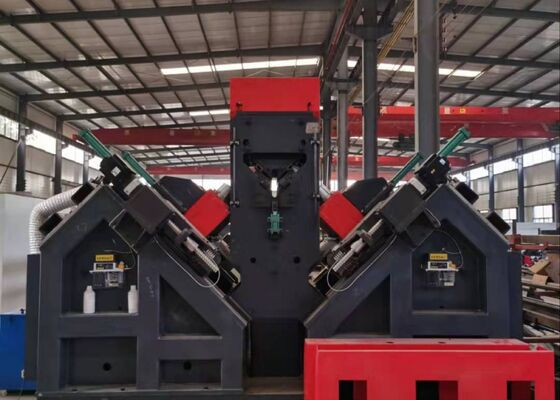

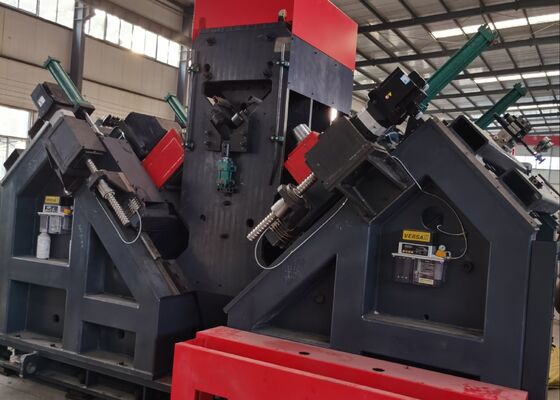

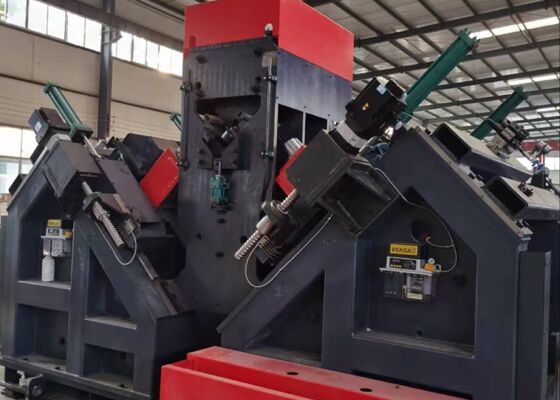

मॉडल ADM2532 हाई स्पीड सीएनसी कोण स्टील ड्रिलिंग लाइन 14×10×19 मिमी चरित्र आकार
उत्पाद का परिचय:
सीएनसी कोण ड्रिलिंग और मार्किंग मशीन लाइन को ट्रांसमिशन लाइन टावरों में उपयोग किए जाने वाले बड़े, उच्च शक्ति वाले कोण स्टील के ड्रिलिंग और मार्किंग के लिए सटीक रूप से डिज़ाइन किया गया है।यह प्रणाली कोण इस्पात में सभी छेद की सटीक ड्रिलिंग सुनिश्चित करता हैइसके अलावा, यह उच्च स्तर की स्वचालन प्रदान करते हुए उत्पादन दक्षता में वृद्धि करता है।
मुख्य पैरामीटरः
| मॉडल | ADM2532 |
| कोण का आकार (मिमी) | 100×100×10~250×250×32 |
| रिक्त स्थान की अधिकतम लंबाई ((m) | 14 |
| ड्रिलिंग स्पिंडल का कॉपर | बीटी40 |
| अधिकतम ड्रिलिंग व्यास (मिमी) | फ40 |
| प्रत्येक पक्ष पर ड्रिल की मात्रा (पीसी) | 3 (6 दोनों पक्षों पर कुल) |
| अधिकतम धुरी घूर्णन गति (r/min) | 6000 |
| ड्रिल की अधिकतम काटने की गति (m/min) | 200 |
| सीएनसी धुरी | 9 |
| बैक मार्क की सीमा (मिमी) | 50-220 (बिना कदम के) |
| अधिकतम कोण फ़ीडिंग गति (m/min) | 40 |
| मार्किंग बल (kN) | 1000/1200 |
| वर्ण समूह का मात्रा | 4 |
| प्रत्येक समूह में चरित्र की मात्रा | 18 |
| अक्षर का आकार ((मिमी) | 14×10×19 |
| ड्रिल बिट शीतलन प्रणाली | वायु विखंडन सूखी आंतरिक शीतलन |
| प्रोग्रामिंग मोड | लोफ्टिंग सॉफ्टवेयर या निर्देश प्रोग्रामिंग |
| कुल आयाम (m) | 34×8×3 |
उत्पाद की विशेषताएं:
1उत्पादन लाइन एक स्वचालित लोडिंग प्रणाली से सुसज्जित है जिसमें एक क्षैतिज फ़ीडिंग चैनल, एक घूर्णी लोडिंग रैक और एक स्वचालित अनलोडिंग प्रणाली शामिल है।सभी एक उन्नत फ़ीडिंग तंत्र द्वारा संचालितयह एकीकरण कोण स्टील पर सभी ड्रिलिंग और स्टील स्टैम्पिंग कार्यों के लिए एक सुचारू और कुशल कार्यप्रवाह सुनिश्चित करता है। पूरी प्रक्रिया पूरी तरह से स्वचालित है,मैन्युअल हस्तक्षेप की आवश्यकता को समाप्त करना और ऑपरेटरों के लिए श्रम की मांग को काफी कम करना.
2ड्रिलिंग स्पिंडल में एक ताइवान BT40 प्रेसिजन स्पिंडल लगाया गया है, जिसमें ड्रिलिंग दक्षता और सटीकता दोनों को बढ़ाने के लिए आंतरिक शीतलक शामिल है।ड्रिलिंग इकाई में छह सीएनसी ड्रिलिंग सिर होते हैं, तीन कोण इस्पात के प्रत्येक पक्ष पर स्थित हैं। दोनों पक्षों पर सिर एक ही व्यास के छेद को एक साथ ड्रिल करने के लिए डिज़ाइन किए गए हैं,कोण स्टील फ्लैंग्स के ऊपरी किनारों से लगातार दूरी सुनिश्चित करना.
3यह सॉफ्टवेयर द्विभाषी चीनी/अंग्रेजी इंटरफ़ेस से लैस है, जिससे सहज नेविगेशन की सुविधा होती है और वर्कपीस ड्राइंग की स्पष्ट प्रस्तुति होती है।
4. प्रोग्रामिंग प्रक्रिया सुव्यवस्थित और कुशल है; उपयोगकर्ताओं को केवल वर्कपीस आयाम, छेद व्यास, अंतराल और मात्रा दर्ज करने की आवश्यकता होती है,प्रोग्राम को स्वचालित रूप से उत्पन्न करने की अनुमति देता हैइसके अतिरिक्त, सीएडी/सीएएम लोफ्टिंग सॉफ्टवेयर का उपयोग फ़ाइल रूपांतरण के लिए किया जा सकता है। यह प्रणाली टेकला सॉफ्टवेयर द्वारा उत्पादित एनसी1 फ़ाइलों के साथ पूरी तरह संगत है।
5महत्वपूर्ण हाइड्रोलिक, वायवीय और विद्युत घटक उत्कृष्ट विश्वसनीयता और विस्तारित परिचालन जीवनकाल सुनिश्चित करने के लिए प्रतिष्ठित, उच्च-प्रदर्शन वाले ब्रांडों से प्राप्त किए जाते हैं।
6यह प्रणाली एक एकीकृत स्व-निदान सुविधा से सुसज्जित है, जो दोष का कुशल पता लगाने और समस्या निवारण की अनुमति देती है।
7एक वैकल्पिक कतरनी इकाई की पेशकश की जाती है, जिसमें प्रदर्शन में सुधार के लिए इंजीनियर एक दो-लेड कटिंग तंत्र शामिल है।
इन नमूनों में ट्रांसमिशन लाइन टावरों के निर्माण में आम तौर पर उपयोग किए जाने वाले कोण इस्पात के मानक विनिर्देशों और छेद विन्यास की एक श्रृंखला शामिल है।वे उपकरण के परिचालन प्रदर्शन का मूल्यांकन करने के लिए संभावित उपयोगकर्ताओं या निरीक्षकों के लिए एक दृश्य संदर्भ के रूप में कार्य करते हैं, यह आकलन करने के लिए स्पष्ट और मापने योग्य बेंचमार्क प्रदान करता है कि क्या उपकरण ट्रांसमिशन लाइन टॉवर उत्पादन के लिए आवश्यक विनिर्माण मानकों के अनुरूप है।
अति-उच्च वोल्टेज (यूएचवी) ट्रांसमिशन लाइनों के निर्माण में, जहां ट्रांसमिशन टावर चरम मौसम की स्थिति और पर्याप्त भार के अधीन होते हैं,यह उपकरण कोण इस्पात घटकों है कि टावरों के प्राथमिक भार-रहन ढांचे का गठन प्रसंस्करण में महत्वपूर्ण हैयह टावर निकायों, क्रॉस-आर्म और अन्य महत्वपूर्ण संरचनात्मक तत्वों में उपयोग किए जाने वाले कोण स्टील पर ड्रिलिंग और स्टैम्पिंग कार्यों को कुशलतापूर्वक निष्पादित करता है,सटीक आयामी सटीकता और विश्वसनीय कनेक्शन प्रदर्शन सुनिश्चित करनाइस प्रकार, यह ट्रांसमिशन टावरों की दीर्घकालिक संरचनात्मक अखंडता और स्थिरता को उनके सेवा जीवन के दौरान बनाए रखने में महत्वपूर्ण भूमिका निभाता है।
