50-220 मिमी रेंज बैक मार्क सीएनसी कोण ड्रिलिंग मार्किंग लाइन 6000r/मिन स्पिंडल घूर्णन गति

50-220मिमी रेंज बैक मार्क सीएनसी एंगल ड्रिलिंग मार्किंग लाइन 6000आर/मिनट स्पिंडल रोटेशन स्पीड

उत्पाद परिचय:

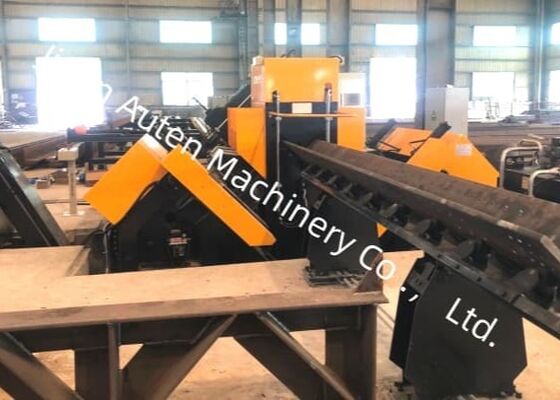

सीएनसी एंगल स्टील ड्रिलिंग और मार्किंग प्रोडक्शन लाइन ट्रांसमिशन लाइन टावरों में उपयोग किए जाने वाले बड़े, उच्च-शक्ति वाले एंगल स्टील की ड्रिलिंग और मार्किंग के लिए सावधानीपूर्वक इंजीनियर की गई है। यह सिस्टम एंगल स्टील में सभी छेदों की सटीक ड्रिलिंग सुनिश्चित करता है, उत्कृष्ट छेद गुणवत्ता और स्थितिगत सटीकता सुनिश्चित करता है। इसके अतिरिक्त, यह उत्पादन क्षमता में सुधार करता है और स्वचालन की उच्च डिग्री प्रदान करता है।

मुख्य पैरामीटर:

उत्पाद विशेषताएं:

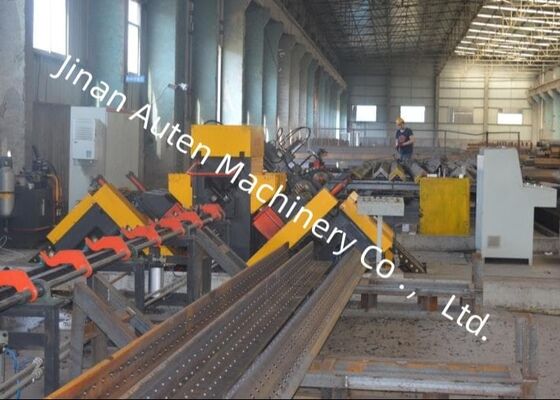

1. प्रोडक्शन लाइन में एक स्वचालित लोडिंग सिस्टम है, जिसमें एक क्षैतिज फीडिंग चैनल, एक रोटरी लोडिंग रैक और एक स्वचालित अनलोडिंग सिस्टम शामिल है, जो सभी एक उन्नत फीडिंग तंत्र द्वारा संचालित होते हैं। यह एकीकरण एंगल स्टील पर सभी ड्रिलिंग और स्टैम्पिंग संचालन के लिए एक निर्बाध और कुशल वर्कफ़्लो सुनिश्चित करता है। पूरी प्रक्रिया पूरी तरह से स्वचालित है, जिससे मैन्युअल हैंडलिंग की आवश्यकता समाप्त हो जाती है और ऑपरेटरों के लिए श्रम की आवश्यकता काफी कम हो जाती है।

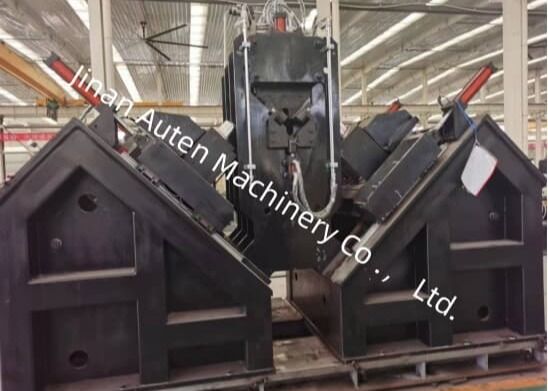

2. ड्रिलिंग स्पिंडल ताइवान बीटी40 प्रिसिजन स्पिंडल से लैस है, जिसमें ड्रिलिंग दक्षता और सटीकता दोनों में सुधार के लिए आंतरिक कूलेंट है। ड्रिलिंग यूनिट में छह सीएनसी ड्रिलिंग हेड शामिल हैं, जिनमें से तीन एंगल स्टील के प्रत्येक तरफ लगे हुए हैं। प्रत्येक तरफ के हेड समान व्यास के छेदों को एक साथ ड्रिल करने के लिए डिज़ाइन किए गए हैं, जिससे एंगल स्टील फ्लैंग्स के ऊपरी किनारों से समान दूरी सुनिश्चित होती है।

3. सॉफ्टवेयर में द्विभाषी चीनी/अंग्रेजी इंटरफ़ेस है, जो सहज नेविगेशन को सक्षम करता है और वर्कपीस ड्राइंग का स्पष्ट विज़ुअलाइज़ेशन प्रदान करता है।

4. प्रोग्रामिंग प्रक्रिया सुव्यवस्थित और अत्यधिक कुशल है; उपयोगकर्ताओं को केवल वर्कपीस आयाम, छेद व्यास, रिक्ति और मात्रा इनपुट करने की आवश्यकता होती है, जिसके बाद प्रोग्राम स्वचालित रूप से उत्पन्न होता है। इसके अतिरिक्त, निर्बाध फ़ाइल रूपांतरण के लिए सीएडी/सीएएम लोफ्टिंग सॉफ्टवेयर का उपयोग किया जा सकता है। सिस्टम टेकेला सॉफ्टवेयर द्वारा उत्पन्न एनसी1 फाइलों के साथ पूरी तरह से संगत है।

5. प्रमुख हाइड्रोलिक, वायवीय और विद्युत घटक उत्कृष्ट विश्वसनीयता और लंबे परिचालन जीवनकाल सुनिश्चित करने के लिए सुस्थापित, उच्च-प्रदर्शन ब्रांडों से खरीदे जाते हैं।

6. सिस्टम में एक एकीकृत स्व-निदान कार्य शामिल है, जो तेजी से दोष का पता लगाने और कुशल समस्या निवारण की सुविधा प्रदान करता है।

7. एक वैकल्पिक शीयरिंग यूनिट उपलब्ध है, जिसमें परिचालन प्रदर्शन को बढ़ाने के लिए डिज़ाइन किया गया एक डुअल-ब्लेड कटिंग तंत्र है।

ये नमूने ट्रांसमिशन लाइन टावरों के निर्माण में आमतौर पर उपयोग किए जाने वाले एंगल स्टील के विभिन्न मानक विनिर्देशों और छेद विन्यासों का प्रतिनिधित्व करते हैं। वे संभावित उपयोगकर्ताओं या निरीक्षकों को उपकरण के परिचालन प्रदर्शन का आकलन करने के लिए एक दृश्य संदर्भ प्रदान करते हैं, ट्रांसमिशन लाइन टावर उत्पादन के लिए आवश्यक विनिर्माण मानकों को पूरा करता है या नहीं, यह निर्धारित करने के लिए स्पष्ट और मापने योग्य बेंचमार्क प्रदान करते हैं।

अल्ट्रा-हाई वोल्टेज (यूएचवी) ट्रांसमिशन लाइनों के निर्माण में, जहां ट्रांसमिशन टावर गंभीर मौसम की स्थिति और भारी भार का सामना करते हैं, यह उपकरण उन टावरों के प्राथमिक भार-वहन ढांचे का निर्माण करने वाले एंगल स्टील घटकों को संसाधित करने के लिए आवश्यक है। यह टावर बॉडी, क्रॉस-आर्म और अन्य प्रमुख संरचनात्मक तत्वों में उपयोग किए जाने वाले एंगल स्टील पर ड्रिलिंग और स्टैम्पिंग संचालन को कुशलतापूर्वक करता है, सटीक आयामी सटीकता और भरोसेमंद कनेक्शन प्रदर्शन सुनिश्चित करता है। नतीजतन, यह उनके परिचालन जीवनकाल में ट्रांसमिशन टावरों की दीर्घकालिक संरचनात्मक अखंडता और स्थिरता की सुरक्षा में एक महत्वपूर्ण भूमिका निभाता है।
