सीएनसी ड्रिलिंग, पंचिंग, कटिंग, मिलिंग, एंगल्स, बीम्स, प्लेट्स और फ्लैंगेस की मशीन बनाने के लिए चीन शीर्ष गुणवत्ता निर्माण!
नए करो, अच्छे करो!
|
|
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| कार्य: | मुक्का मारना, निशान लगाना, कतरना | कोण का आकार (मिमी): | 40х40х3～100х100х8 (स्लॉटेड होल) ，40х40х3～100х100х10 (गोल होल) |
|---|---|---|---|
| फ्लैट स्टील का आकार (मिमी): | 40x3~140x10 | चैनल स्टील (मिमी): | 80x5~140x8 |
| अधिकतम. छेद व्यास (मिमी): | Φ22х50 (स्लॉटेड होल), Φ26 (गोल होल) | छिद्रण बल (kN): | 800 |
| अंकन बल (kN): | 630 | काटने का बल (kN): | 1250 |
| प्रमुखता देना: | सीएनसी पंचिंग मार्किंग काटने की मशीन लाइन,सीएनसी कोण छिद्रण अंकन काटने की मशीन,फ्लैट सीएनसी पंचिंग मार्किंग कटिंग मशीन |
||

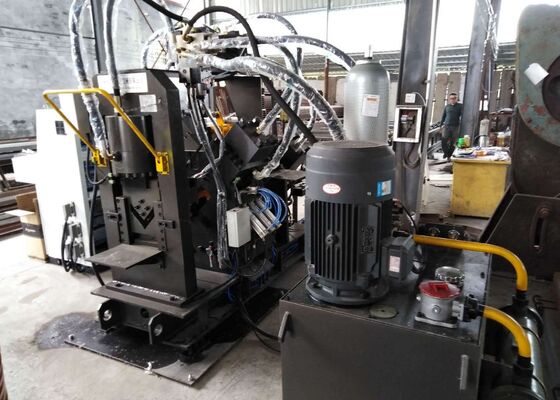

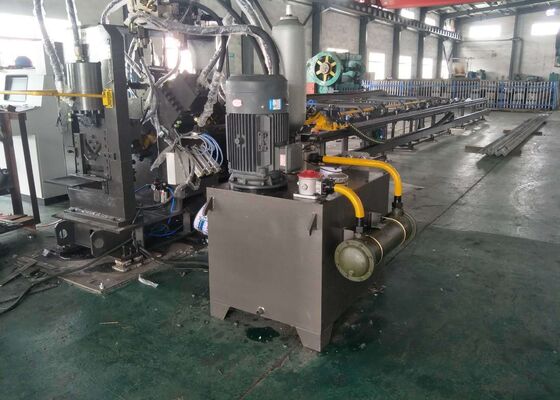

एंगल/फ्लैट/चैनल स्टील यूज़ सीएनसी पंचिंग मार्किंग कटिंग मशीन लाइन मॉडल JBC1010
उत्पाद परिचय:
इसका उपयोग एंगल स्टील, फ्लैट स्टील और चैनल स्टील पर पंचिंग, मार्किंग और शियरिंग के लिए किया जाता है। इसका मुख्य रूप से इलेक्ट्रिक पावर टॉवर आयरन एक्सेसरीज़ में क्रॉस-आर्म्स, हूप्स, फाइव-होल कनेक्टिंग प्लेट्स, फ्लैट पैड और बेंच के प्रसंस्करण के लिए उपयोग किया जाता है। मशीन एक ही चरण में पंचिंग, शियरिंग और टाइपिंग के लिए उपयोग की जा सकती है, बिना अलग से प्रसंस्करण के। उच्च प्रसंस्करण सटीकता, उच्च उत्पादन दक्षता, और एक व्यक्ति द्वारा संसाधित किया जा सकता है, सरल और सीखने में आसान।
उत्पाद पैरामीटर:
| मॉडल | JBC1010 |
| कार्य | पंचिंग, मार्किंग, शियरिंग |
| एंगल आकार (मिमी) |
40×40×3～100×100×8 (स्लॉटेड होल) 40×40×3～100×100×10 (गोल छेद) |
| फ्लैट स्टील आकार (मिमी) | 40x3~140x10 |
| चैनल स्टील (मिमी) | 80x5~140x8 |
| अधिकतम. छेद व्यास (मिमी) | Φ22×50 (स्लॉटेड होल), Φ26 (गोल छेद) |
| पंचिंग बल (kN) | 800 |
| मार्किंग बल (kN) | 630 |
| कटिंग बल (kN) | 1250 |
| अधिकतम. खाली की लंबाई (मी) | 9 |
| अधिकतम. तैयार की लंबाई (मी) | 9 |
| प्रति साइड पंच | 3 |
| मार्किंग अक्षरों का समूह | 4 |
| अक्षर का आयाम (मिमी) | 14×10×19 |
| सीएनसी अक्ष | 3 |
| कटिंग मोड | सिंगल ब्लेड कटिंग |
| एंगल की फीडिंग गति (मी/मिनट) | 80 |
| प्रसंस्करण सटीकता | GB2694 के अनुसार |
| प्रोग्राम फ़ंक्शन | रियल टाइम फॉल्ट डिस्प्ले |
| प्रोग्रामिंग मोड |
कीबोर्ड द्वारा इनपुट, RS232 इंटरफ़ेस,fलॉपी डिस्क और USB इंटरफ़ेस |
उत्पाद सुविधा:
1. यह मशीन मुख्य रूप से ट्रांसवर्स कन्वेयर, रोटेटिंग लोडिंग सिस्टम, इनफीड कन्वेयर, सीएनसी इनफीड कैरिज, पंचिंग यूनिट, मार्किंग यूनिट, कटिंग यूनिट, अनलोडिंग कन्वेयर, साथ ही हाइड्रोलिक, इलेक्ट्रिकल और न्यूमेटिक सिस्टम आदि से बनी है।
2. सीएनसी तकनीक, सर्वो मोटर इनफीडिंग को अपनाता है, जिसमें उच्च दक्षता, स्थिर वर्कपीस सटीकता होती है। मुख्य हाइड्रोलिक, न्यूमेटिक और इलेक्ट्रिक पार्ट्स सभी विश्व प्रसिद्ध ब्रांड हैं।
3. सभी मुख्य केबल, जैसे रोटरी एनकोडर केबल, पीएलसी संचार केबल आयातित शील्डिंग ट्विस्टेड-पेयर केबल हैं। इस प्रकार, यह सिग्नल हस्तक्षेप के कारण होने वाली सटीकता त्रुटि से बचता है।
4. चीनी/अंग्रेजी इंटरफ़ेस वाला कंप्यूटर, आसान संचालन, और वर्कपीस का ड्राइंग प्रदर्शित कर सकता है। आसान प्रोग्रामिंग और लॉफ्टिंग सॉफ्टवेयर द्वारा बनाए गए प्रोग्राम डेटा का सीधे उपयोग कर सकता है। प्रोग्राम संपादित करते समय केवल वर्कपीस का आकार, छेदों का व्यास, बैक मार्क और वर्कपीस की मात्रा इनपुट करने की आवश्यकता होती है।
5. एंगल लाइन बड़े बेंडिंग वाले एंगल के प्रसंस्करण की आवश्यकताओं को पूरा करने के लिए सपोर्टिंग और प्रेसिंग डिवाइस स्थापित करती है।
6. फ्रंट और रियर लोडिंग यूनिट को पूरी तरह से सुधारा गया है, और गाइड रेल और स्प्रिंग को मिलाकर नई संरचना अपनाई गई है। संरचना अधिक उचित और व्यावहारिक है, स्प्रिंग की सामग्री को वहन नहीं कर पाने की खामियों से बचाती है।
7. विफलताओं के लिए सेल्फ-डायग्नोसिस के कार्य के साथ।
8. सिंगल ब्लेड शियरिंग चिकनी शियरिंग सेक्शन सुनिश्चित करती है और कच्चे माल को बचाती है।
यह उपकरण स्ट्रक्चरल स्टील घटकों के बहुमुखी सीएनसी प्रसंस्करण के लिए डिज़ाइन किया गया है, जिसमें चैनल स्टील की वेब सतहें, एंगल स्टील के दोनों फ्लैंज और फ्लैट स्टील सेक्शन शामिल हैं, जिन्हें घुमावदार या मेहराबदार प्रोफाइल में भी आकार दिया जा सकता है। यह इन सामग्रियों पर विभिन्न प्रकार के संचालन करने में सक्षम है, जैसे कि सटीक मार्किंग, सटीक पंचिंग और उच्च-गुणवत्ता वाली शियरिंग, एक ही सेटअप में व्यापक प्रसंस्करण क्षमताएं प्रदान करता है। इन विविध कार्यों का समर्थन करके, मशीन एंगल स्टील, फ्लैट स्टील और चैनल स्टील घटकों के कुशल और सटीक निर्माण को सुनिश्चित करती है, जिससे यह कस्टम स्ट्रक्चरल पार्ट्स, प्रोटोटाइप और लगातार गुणवत्ता और आयामी सटीकता के साथ नमूना टुकड़े बनाने के लिए आदर्श बन जाती है।
इसका उपयोग एंगल स्टील, फ्लैट स्टील और चैनल स्टील पर पंचिंग, मार्किंग और शियरिंग के लिए किया जाता है। इसका मुख्य रूप से इलेक्ट्रिक पावर टॉवर आयरन एक्सेसरीज़ में क्रॉस-आर्म्स, हूप्स, फाइव-होल कनेक्टिंग प्लेट्स, फ्लैट पैड और बेंच के प्रसंस्करण के लिए उपयोग किया जाता है।
