सीएनसी ड्रिलिंग, पंचिंग, कटिंग, मिलिंग, एंगल्स, बीम्स, प्लेट्स और फ्लैंगेस की मशीन बनाने के लिए चीन शीर्ष गुणवत्ता निर्माण!
नए करो, अच्छे करो!
|
|
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| कार्य: | मुक्का मारना, निशान लगाना, कतरना | कोण का आकार (मिमी): | 40х40х3～100х100х8 (स्लॉटेड होल) ，40х40х3～100х100х10 (गोल होल) |
|---|---|---|---|
| फ्लैट स्टील का आकार (मिमी): | 40x3~140x10 | चैनल स्टील (मिमी): | 80x5~140x8 |
| अधिकतम. छेद व्यास (मिमी): | Φ22х50 (स्लॉटेड होल), Φ26 (गोल होल) | छिद्रण बल (kN): | 800 |
| अंकन बल (kN): | 630 | काटने का बल (kN): | 1250 |
| प्रमुखता देना: | सीएनसी कोण छिद्रण मशीन,1250KN सीएनसी कोण छिद्रण मशीन,लोहे के सामान कोण पंचिंग मशीन |
||

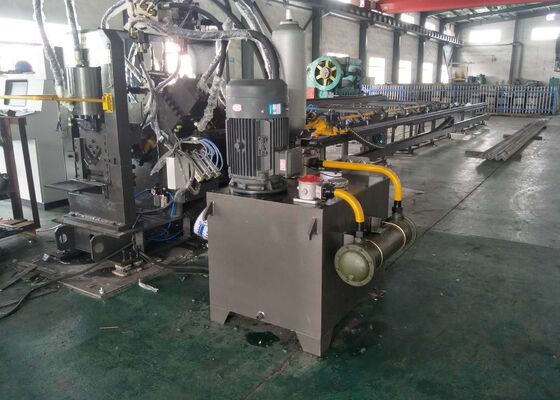

इलेक्ट्रिक पावर टॉवर आयरन सहायक उपकरण सीएनसी कोण पंचिंग मशीन 1250KN कटिंग फोर्स का उपयोग करें
उत्पाद परिचय:
इसे एंगल स्टील, फ्लैट स्टील और चैनल स्टील पर छिद्रण, अंकन और कतरनी के लिए डिज़ाइन किया गया है। इसका उपयोग मुख्य रूप से इलेक्ट्रिक पावर टॉवर आयरन फिटिंग के भीतर क्रॉस-आर्म्स, हुप्स, पांच-छेद कनेक्टिंग प्लेट्स, फ्लैट पैड और बेंच के निर्माण में किया जाता है। मशीन अलग-अलग प्रक्रियाओं की आवश्यकता के बिना एक ही ऑपरेशन में छिद्रण, कतरनी और अंकन करने में सक्षम है। यह उच्च प्रसंस्करण सटीकता, उत्कृष्ट उत्पादन दक्षता प्रदान करता है और इसे एक ही व्यक्ति द्वारा संचालित किया जा सकता है। मशीन को संचालित करना आसान है और इसके लिए न्यूनतम प्रशिक्षण की आवश्यकता होती है।
उत्पाद पैरामीटर:
| नमूना | जेबीसी1010 |
| कार्य | मुक्का मारना, निशान लगाना, कतरना |
| कोण का आकार (मिमी) |
40x40x3~100x100x8 (स्लॉटेड होल) 40х40х3~100х100х10 (गोल छेद) |
| फ्लैट स्टील का आकार (मिमी) | 40x3~140x10 |
| चैनल स्टील (मिमी) | 80x5~140x8 |
| अधिकतम. छेद व्यास (मिमी) | Φ22х50 (स्लॉटेड होल), Φ26 (गोल होल) |
| छिद्रण बल (kN) | 800 |
| अंकन बल (kN) | 630 |
| काटने का बल (kN) | 1250 |
| अधिकतम. रिक्त स्थान की लंबाई (एम) | 9 |
| अधिकतम. तैयार की लंबाई (एम) | 9 |
| प्रति पक्ष मुक्के | 3 |
| अंकन पत्रों का समूह | 4 |
| अक्षर का आयाम (मिमी) | 14×10×19 |
| सीएनसी कुल्हाड़ियाँ | 3 |
| कटिंग मोड | सिंगल ब्लेड कटिंग |
| कोण की फीडिंग गति (एम/मिनट) | 80 |
| प्रसंस्करण परिशुद्धता | GB2694 के अनुरूप |
| कार्यक्रम समारोह | वास्तविक समय दोष प्रदर्शन |
| प्रोग्रामिंग मोड |
कीबोर्ड द्वारा इनपुट, RS232 इंटरफ़ेस,एफलॉपी डिस्क और यूएसबी इंटरफ़ेस |
उत्पाद सुविधा:
1. इस मशीन में मुख्य रूप से एक अनुप्रस्थ कन्वेयर, रोटरी लोडिंग सिस्टम, इनफीड कन्वेयर, सीएनसी इनफीड कैरिज, पंचिंग मॉड्यूल, मार्किंग मॉड्यूल, कटिंग मॉड्यूल, अनलोडिंग कन्वेयर, साथ ही एकीकृत हाइड्रोलिक, इलेक्ट्रिकल और वायवीय सिस्टम शामिल हैं।
2. सर्वो मोटर फीडिंग के साथ सीएनसी तकनीक का उपयोग करते हुए, यह उच्च दक्षता और लगातार वर्कपीस परिशुद्धता प्रदान करता है। सभी महत्वपूर्ण हाइड्रोलिक, वायवीय और विद्युत घटक विश्व स्तर पर मान्यता प्राप्त ब्रांडों से प्राप्त किए जाते हैं।
3. रोटरी एनकोडर केबल और पीएलसी संचार केबल सहित सभी प्राथमिक केबल, परिरक्षित ट्विस्टेड-जोड़ी प्रकार आयातित होते हैं। यह सिग्नल हस्तक्षेप के कारण होने वाले सटीकता विचलन को प्रभावी ढंग से रोकता है।
4. कंप्यूटर में सहज संचालन के लिए एक चीनी/अंग्रेजी इंटरफ़ेस है और यह वर्कपीस चित्र प्रदर्शित कर सकता है। प्रोग्रामिंग सीधी है और लॉफ्टिंग सॉफ्टवेयर द्वारा सीधे उत्पन्न डेटा के साथ संगत है। प्रोग्राम संपादन के दौरान, केवल वर्कपीस आयाम, छेद व्यास, बैक मार्क और मात्रा दर्ज करने की आवश्यकता होती है।
5. बड़े मोड़ वाले कोणों के प्रसंस्करण को समायोजित करने के लिए कोण रेखा एक सहायक और दबाने वाले उपकरण से सुसज्जित है।
6. आगे और पीछे की लोडिंग इकाइयों को पूरी तरह से उन्नत किया गया है, एक नई संरचना अपनाई गई है जो गाइड रेल को स्प्रिंग तंत्र के साथ एकीकृत करती है। यह डिज़ाइन अधिक तर्कसंगत और व्यावहारिक है, जो उन कमियों को प्रभावी ढंग से दूर करता है जहां स्प्रिंग सामग्री भार सहन नहीं कर सकता है।
7. दोष का पता लगाने के लिए स्व-निदान फ़ंक्शन से सुसज्जित।
8. सिंगल-ब्लेड शियरिंग एक चिकनी कट सतह की गारंटी देता है और कच्चे माल के उपयोग को अनुकूलित करता है।
यह उपकरण संरचनात्मक स्टील तत्वों के बहुमुखी सीएनसी प्रसंस्करण के लिए इंजीनियर किया गया है, जिसमें चैनल स्टील की वेब सतह, कोण स्टील के दोनों फ्लैंज और फ्लैट स्टील अनुभाग शामिल हैं, जिन्हें घुमावदार या धनुषाकार प्रोफाइल में भी बनाया जा सकता है। यह इन सामग्रियों पर विभिन्न प्रकार के संचालन को निष्पादित करने में सक्षम है, जैसे सटीक अंकन, सटीक छिद्रण और उच्च गुणवत्ता वाले कतरनी, एक ही सेटअप में व्यापक प्रसंस्करण प्रदान करना। इन बहुक्रियाशील क्षमताओं को एकीकृत करके, मशीन कोण स्टील, फ्लैट स्टील और चैनल स्टील घटकों के कुशल और सटीक निर्माण को सुनिश्चित करती है, जिससे यह लगातार गुणवत्ता और आयामी सटीकता के साथ कस्टम संरचनात्मक भागों, प्रोटोटाइप और नमूना टुकड़ों के निर्माण के लिए उपयुक्त हो जाती है।
इसका उपयोग कोण स्टील, फ्लैट स्टील और चैनल स्टील की छिद्रण, अंकन और कतरनी के लिए किया जाता है। इसका उपयोग मुख्य रूप से इलेक्ट्रिक पावर टावर आयरन फिटिंग के भीतर क्रॉस-आर्म्स, हुप्स, पांच-छेद कनेक्टिंग प्लेट्स, फ्लैट पैड और बेंच के निर्माण में किया जाता है।
