सीएनसी ड्रिलिंग, पंचिंग, कटिंग, मिलिंग, एंगल्स, बीम्स, प्लेट्स और फ्लैंगेस की मशीन बनाने के लिए चीन शीर्ष गुणवत्ता निर्माण!
नए करो, अच्छे करो!
|
|
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| समारोह: | छिद्रण, अंकन, कटिंग | अधिकतम। पंचिंग (दीया। th थी।) (मिमी): | Φ26x20 |
|---|---|---|---|
| छिद्रण बल (kN): | IXPE फोम+एल्यूमीनियम लेमिनेटेड फिल्म | अंकन बल (kN): | IXPE फोम+एल्यूमीनियम लेमिनेटेड फिल्म |
| काटने का बल (kN): | 2200/4300 | अधिकतम। रिक्त की लंबाई (एम): | 14 |
| अधिकतम। समाप्त की लंबाई (एम): | 12 | प्रति साइड पंच: | 3 |

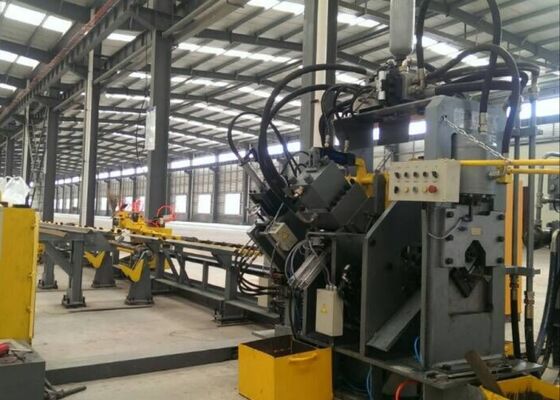

मॉडल JNC2020 सीएनसी कोण छिद्रण कतरनी उत्पादन लाइन 32x7x3m समग्र आयाम
उत्पाद का परिचय:
जेएनसी सीरीज के उच्च गति सीएनसी कोण स्टील उत्पादन लाइन छिद्रण, अंकन और काटने के लिए मुख्य रूप से एक छिद्रण मॉड्यूल, अंकन मॉड्यूल, काटने मॉड्यूल, अनुप्रस्थ कन्वेयर,घुमावदार कन्वेयर, फीडिंग कन्वेयर, डिस्चार्ज कन्वेयर, सीएनसी फीडिंग गाड़ी, हाइड्रोलिक सिस्टम, इलेक्ट्रिकल सिस्टम, वायवीय प्रणाली, और अन्य घटक।यह उत्पादन लाइन मुख्य रूप से टॉवर विनिर्माण क्षेत्र में कोण इस्पात के स्वचालित प्रसंस्करण के लिए बनाया गया हैउत्पादन प्रक्रिया पूरी तरह से संख्यात्मक रूप से नियंत्रित होती है, जिससे उपयोगकर्ता के अनुकूल संचालन सुनिश्चित होता है। यह स्वचालित, उच्च-सटीक, बहु-मॉडल और बड़े पैमाने पर उत्पादन की अनुमति देता है।
उत्पाद पैरामीटरः
| मॉडल | JNC2020 |
| कोण का आकार (मिमी) | 50x50x4~ |
| 200×200×20 | |
| अधिकतम. छिद्रण (व्यापकता. х मोटाई.) (मिमी) | Φ26x20 |
| छिद्रण बल (kN) | 1000/1200 |
| मार्किंग बल (kN) | 1000/1200 |
| काटने का बल (kN) | 2200/4300 |
| रिक्त स्थान की अधिकतम लंबाई (मी) | 14 |
| समाप्त की अधिकतम लंबाई (एम) | 12 |
| एक तरफ के लिए पंच | 3 |
| चिह्नित अक्षरों का समूह | 4 |
| प्रति समूह अक्षरों की संख्या | 18 |
| अक्षर का आकार ((मिमी) | 14x10x19 |
| सीएनसी धुरी | 3 |
| काटने का मोड | डबल ब्लेड या सिंगल ब्लेड |
| शीतलन विधि | जल शीतलन/वायु शीतलन/तेल शीतलक |
| अधिकतम फ़ीडिंग गति (m/min) | 80 |
| प्रोग्रामिंग मोड | लोफ्टिंग सॉफ्टवेयर या निर्देश प्रोग्रामिंग |
| कुल आयाम(m) | लगभग 32x7x3 |
| उपरोक्त मापदंडों को ग्राहक की विशिष्ट आवश्यकताओं के अनुसार समायोजित और बदला जा सकता है। | |
उत्पाद की विशेषताएं:
1सीएनसी कोण स्टील पंचिंग मशीन दो या तीन पंचिंग मॉड्यूल से लैस है, प्रत्येक तीन अलग-अलग पंच आकारों को समायोजित करने में सक्षम है।इन छिद्रण मॉड्यूल सटीक छिद्रण पदों को समायोजित करने के लिए संख्यात्मक नियंत्रण (एनसी) के माध्यम से ठीक से प्रबंधित कर रहे हैं. मशीन दोनों परिपत्र और अंडाकार छेद छिद्रण का समर्थन करता है. इसकी उच्च गति खिला और छिद्रण संचालन स्पष्ट रूप से उत्पादन दक्षता में सुधार. 50 × 50 × 4 मिमी कोण स्टील के लिए,आठ घंटे की कार्य पाली के दौरान उत्पादन क्षमता 9~10 टन तक पहुंच जाती है.
2सीएनसी कोण छिद्रण मशीन की अंकन इकाई एक मजबूत और कठोर ढांचे के भीतर संलग्न है। अंकन प्रणाली में कैसेट के चार सेट शामिल हैं, जिन्हें प्रोग्रामिंग के माध्यम से चुना जा सकता है,स्वतंत्र रूप से समायोज्य टाइपिंग स्थिति के साथइसके अतिरिक्त, 10 पंक्तियों वाली डिस्क मार्किंग विधि उपलब्ध है, जो मैन्युअल हस्तक्षेप के बिना स्वचालित रूप से वर्णों का चयन करती है, जिससे मार्किंग दक्षता में काफी सुधार होता है।

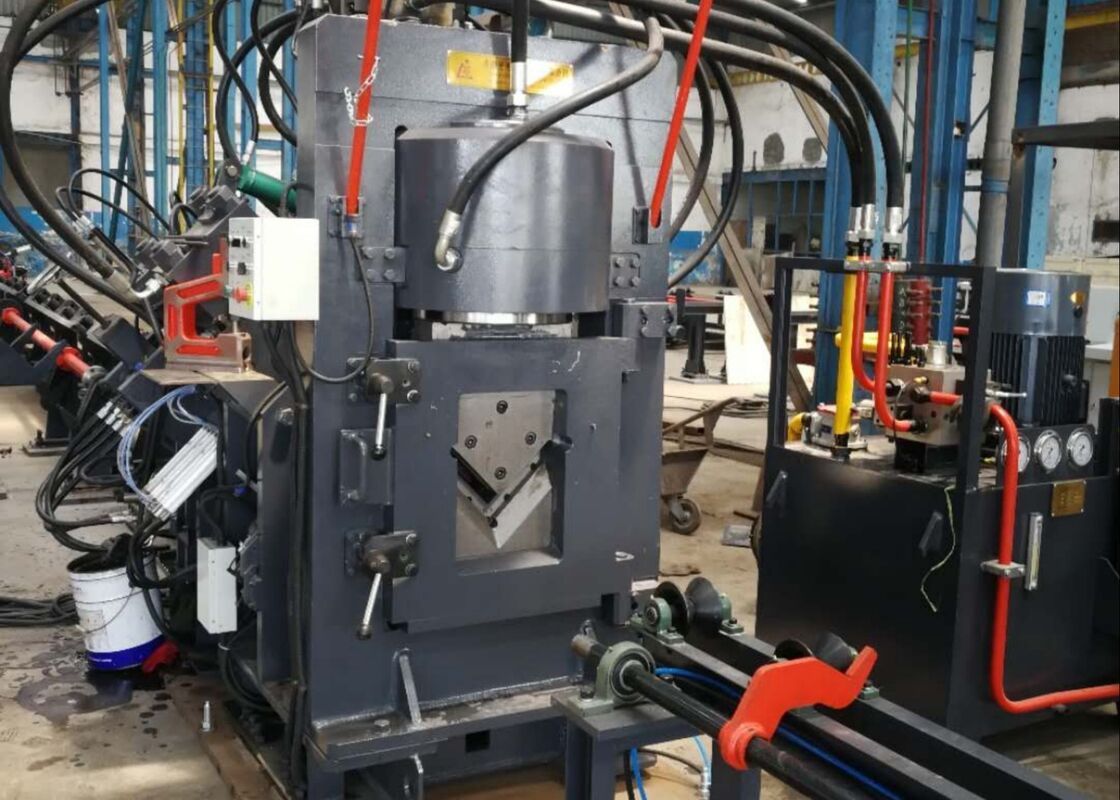

3. सीएनसी कोण स्टील काटने की मशीन एक एकल ब्लेड कतरनी मॉड्यूल से लैस है, जो अपनी असाधारण काटने की शक्ति के लिए जाना जाता है। प्रत्येक काटने को शून्य सामग्री अपशिष्ट के साथ निष्पादित किया जाता है,एक चिकनी और सटीक कट सतह का उत्पादनब्लेड हाउस में एक ओपन-डोर कॉन्फ़िगरेशन है, जिससे ब्लेड को तेजी से और सुरक्षित रूप से बदलने की अनुमति मिलती है।
4क्षैतिज सामग्री तालिका एक मोटर और रेड्यूसर द्वारा संचालित घुमावदार सामग्री रैक के लिए कोण इस्पात को कुशलता से ले जाती है।यह प्रणाली यह सुनिश्चित करता है कोण इस्पात बाद के कार्यों के लिए खिला कन्वेयर पर मजबूती से तैनात है.
5. काम का टुकड़ा सुरक्षित रूप से एक सीएनसी खिला गाड़ी द्वारा क्लैंप और परिवहन किया जाता है, सटीक स्थिति सुनिश्चित करता है। खिला गाड़ी एक सर्वो मोटर द्वारा संचालित है,एक फोटोइलेक्ट्रिक एन्कोडर द्वारा प्रदान प्रतिक्रिया के साथ, एक बंद लूप नियंत्रण प्रणाली के भीतर काम कर रहा है।
6सीएनसी कोण स्टील पंचिंग और मार्किंग मशीन एक हाइड्रोलिक प्रणाली द्वारा संचालित है जो पंचिंग, मार्किंग और कतरनी के संचालन को शक्ति प्रदान करती है।इसमें एक एकीकृत संचय के साथ एक उच्च गति हाइड्रोलिक स्टेशन है, और हाइड्रोलिक लाइनों में फेरुल प्रकार के फिटिंग का उपयोग किया जाता है, जिससे लीक-मुक्त प्रदर्शन सुनिश्चित होता है जबकि आसान प्रतिस्थापन और रखरखाव की अनुमति मिलती है।प्राथमिक हाइड्रोलिक वाल्व ब्लॉक प्रसिद्ध ब्रांड एटोस द्वारा आपूर्ति की जाती हैं, एक विश्वसनीय और कुशल हाइड्रोलिक प्रणाली की गारंटी देता है।
7हाइड्रोलिक स्टेशन कई शीतलन विकल्प प्रदान करता है, जिसमें जल शीतलन, वायु शीतलन या तेल शीतलन शामिल हैं।ग्राहक अपनी विशिष्ट परिचालन आवश्यकताओं के अनुसार सबसे उपयुक्त शीतलन विधि चुन सकते हैं.

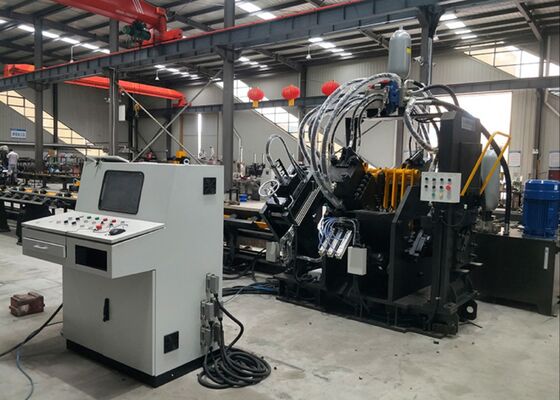

8. नियंत्रण प्रणाली मुख्य रूप से एक मेजबान कंप्यूटर, पीएलसी, सर्वो मोटर्स, बाहरी पता लगाने स्विच, और अन्य आवश्यक घटकों से बना है। ऑपरेटरों बस प्रसंस्करण मापदंडों दर्ज,और सिस्टम स्वचालित रूप से संबंधित प्रसंस्करण कार्यक्रम उत्पन्न करता है. यह डीएक्सएफ, एनसी, और सीएडी सॉफ्टवेयर द्वारा उत्पादित अन्य फ़ाइल स्वरूपों को पढ़ने में भी सक्षम है। होस्ट कंप्यूटर में एक उपयोगकर्ता के अनुकूल मानव-मशीन इंटरफ़ेस है,सहज दृश्यता और सीधा संचालन प्रदान करनायह ग्राफिकल वर्कपीस डिस्प्ले, व्यापक डेटा स्टोरेज, स्थिति डेटा विज़ुअलाइज़ेशन और दोष अलार्म सूचनाओं जैसी कार्यक्षमताओं का समर्थन करता है।
इन नमूनों में मानक विनिर्देशों और कोण इस्पात टॉवर उद्योग में विशिष्ट प्रसंस्करण स्थितियों को प्रतिबिंबित करते हुए, उपयोगकर्ताओं को सीधे उपकरण की प्रसंस्करण गुणवत्ता, सटीकता, सटीकता, सटीकता और सटीकता का मूल्यांकन करने की अनुमति मिलती है।और शिल्प कौशलवे मशीन के प्रदर्शन और विशेष उत्पादन आवश्यकताओं के लिए इसकी उपयुक्तता का आकलन करने के लिए एक मूर्त संदर्भ प्रदान करते हैं, जिससे सूचित,संभावित अनुप्रयोगों के लिए डेटा आधारित निर्णय.
अति-उच्च वोल्टेज (यूएचवी) ट्रांसमिशन लाइनों के निर्माण में, जहां टावरों को कठोर मौसम की स्थिति और भारी भार का सामना करने की आवश्यकता होती है,यह उपकरण टावरों की प्राथमिक संरचना बनाने वाले कोण इस्पात घटकों को संसाधित करने में महत्वपूर्ण भूमिका निभाता हैयह टावर निकायों, क्रॉस-आर्म और अन्य प्रमुख संरचनात्मक तत्वों के लिए उपयोग किए जाने वाले कोण स्टील पर कुशलता से ड्रिलिंग और छिद्रण संचालन करता है,टावरों की समग्र स्थिरता और अखंडता बनाए रखने के लिए सटीक आयाम और सुरक्षित कनेक्शन सुनिश्चित करना.
