सीएनसी ड्रिलिंग, पंचिंग, कटिंग, मिलिंग, एंगल्स, बीम्स, प्लेट्स और फ्लैंगेस की मशीन बनाने के लिए चीन शीर्ष गुणवत्ता निर्माण!
नए करो, अच्छे करो!
|
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| समारोह: | ड्रिलिंग और अंकन | कोण आकार(मिमी): | 100×100×10~360×360×35 |
|---|---|---|---|
| अधिकतम. कच्चे माल की लंबाई (एम): | 14 | अंकन बल(kN): | IXPE फोम+एल्यूमीनियम लेमिनेटेड फिल्म |
| वर्ण समूह की संख्या: | 4 | चरित्र की संख्या: | 18 |
| चरित्र का आकार (मिमी): | 1000 पीसी | बैक मार्क की रेंज (मिमी): | 50-330 (स्टेपलेस) |

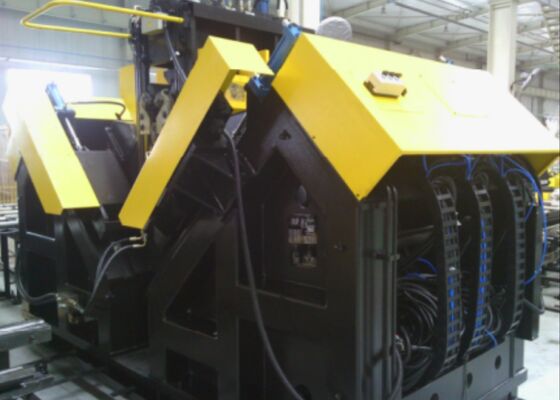

मॉडल एडीएम3635 हाई स्पीड सीएनसी एंगल ड्रिलिंग मार्किंग मशीन 200 मीटर/मिनट ड्रिल कटिंग स्पीड
उत्पाद उपयोग:
सीएनसी एंगल स्टील ड्रिलिंग और मार्किंग उत्पादन लाइन विशेष रूप से ट्रांसमिशन लाइन टावरों में उपयोग किए जाने वाले बड़े, उच्च शक्ति वाले एंगल स्टील की ड्रिलिंग और स्टैम्पिंग के लिए इंजीनियर की गई है। यह असाधारण छेद गुणवत्ता और सटीक स्थितिगत सटीकता सुनिश्चित करते हुए, कोण स्टील पर सभी आवश्यक छेदों को संसाधित करने में सक्षम है। इसके अलावा, उत्पादन लाइन उच्च परिचालन दक्षता और बेहतर स्तर का स्वचालन प्रदान करती है।
मुख्य पैरामीटर:
| नमूना | एडीएम3635 |
| कोण का आकार (मिमी) | 100×100×10~360×360×35 |
| अधिकतम. रिक्त स्थान की लंबाई (एम) | 14 |
| ड्रिलिंग स्पिंडल का टेपर | BT40 |
| अधिकतम. ड्रिलिंग व्यास (मिमी) | Ф40 |
| मात्रा. प्रत्येक तरफ ड्रिल की (पीसी) | 3 (दोनों तरफ कुल मिलाकर 6) |
| अधिकतम धुरी घूर्णन गति (आर/मिनट) | 6000 |
| ड्रिल की अधिकतम काटने की गति (एम/मिनट) | 200 |
| सीएनसी कुल्हाड़ियाँ | 9 |
| बैक मार्क की रेंज (मिमी) | 50-330 (स्टेपलेस) |
| अधिकतम. कोण फीडिंग गति (एम/मिनट) | 40 |
| अंकन बल (kN) | 1000/1200 |
| मात्रा. चरित्र समूह का | 4 |
| मात्रा. प्रत्येक समूह में चरित्र का | 18 |
| चरित्र का आकार (मिमी) | 14×10×19 |
| ड्रिल बिट शीतलन प्रणाली | वायु परमाणुकरण शुष्क आंतरिक शीतलन |
| प्रोग्रामिंग मोड | लॉफ्टिंग सॉफ्टवेयर या निर्देश प्रोग्रामिंग |
| कुल मिलाकर आयाम (एम) | 34×8.9×3 |
उत्पाद की विशेषताएँ:
1. उन्नत स्वचालन। उत्पादन लाइन एक स्वचालित लोडिंग सिस्टम से सुसज्जित है, जिसमें एक क्षैतिज फीडिंग चैनल और एक रोटरी लोडिंग रैक, साथ ही एक स्वचालित अनलोडिंग सिस्टम और फीडिंग तंत्र शामिल है। एंगल स्टील पर सभी ड्रिलिंग और स्टैम्पिंग ऑपरेशन को उत्पादन लाइन के माध्यम से एक ही पास में पूरा किया जा सकता है। पूरी प्रक्रिया में किसी मानवीय हस्तक्षेप की आवश्यकता नहीं होती है, जिससे श्रम की मांग काफी कम हो जाती है और परिचालन दक्षता में वृद्धि होती है।

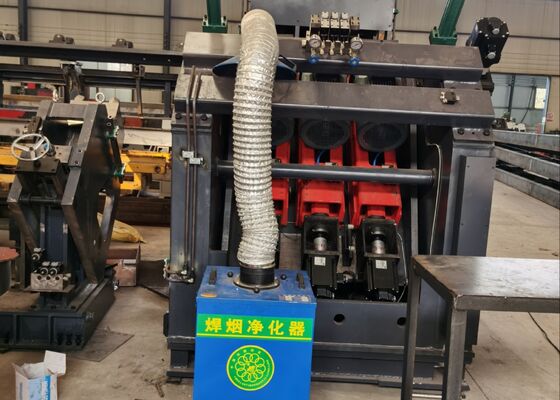

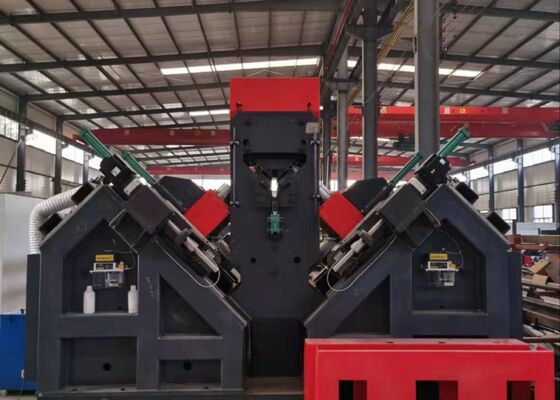

2. ड्रिलिंग स्पिंडल ताइवान से प्राप्त उच्च परिशुद्धता वाले BT40 स्पिंडल से सुसज्जित है, जिसमें बेहतर ड्रिलिंग दक्षता और सटीकता सुनिश्चित करने के लिए आंतरिक शीतलक आपूर्ति की सुविधा है। ड्रिलिंग इकाई में छह सीएनसी ड्रिलिंग हेड शामिल हैं, जिनमें से तीन एंगल स्टील के प्रत्येक विंग पर स्थित हैं। समान व्यास और कोण स्टील पंखों के ऊपरी किनारों से समान दूरी वाले छेद के लिए, दोनों तरफ संबंधित सिर का उपयोग करके एक साथ ड्रिलिंग की जा सकती है।
3. सॉफ्टवेयर एक द्विभाषी चीनी/अंग्रेजी इंटरफ़ेस प्रदान करता है, जो सहज संचालन प्रदान करता है और वर्कपीस चित्रों के स्पष्ट प्रदर्शन को सक्षम करता है।
4. प्रोग्रामिंग को सुव्यवस्थित किया गया है: प्रोग्राम बनाते समय, उपयोगकर्ताओं को केवल वर्कपीस आयाम, छेद व्यास, छेद रिक्ति और मात्रा दर्ज करने की आवश्यकता होती है। वैकल्पिक रूप से, सीएडी/सीएएम लॉफ्टिंग सॉफ्टवेयर का उपयोग करके सीधा रूपांतरण किया जा सकता है। सिस्टम TEKLA सॉफ़्टवेयर द्वारा उत्पन्न .NC1 फ़ाइलों के साथ भी संगत है।
5. प्रमुख हाइड्रोलिक, वायवीय और विद्युत घटक प्रतिष्ठित ब्रांड-नाम उत्पादों का उपयोग करते हैं।
6. उपकरण दोष का पता लगाने के लिए स्व-निदान प्रणाली से सुसज्जित है।
7. एक कतरनी इकाई एक वैकल्पिक मॉड्यूल के रूप में उपलब्ध है, जिसमें उन्नत दोहरी-ब्लेड काटने की तकनीक शामिल है।
इन नमूनों में ट्रांसमिशन लाइन टावर निर्माण में नियोजित कोण स्टील के विशिष्ट विनिर्देशों और छेद पैटर्न की एक श्रृंखला शामिल है। वे संभावित उपयोगकर्ताओं या निरीक्षकों को उपकरण के परिचालन प्रदर्शन का सीधे निरीक्षण और मूल्यांकन करने की अनुमति देते हैं, यह निर्धारित करने के लिए ठोस और सहज संदर्भ प्रदान करते हैं कि मशीनरी ट्रांसमिशन लाइन टावर निर्माण की व्यावहारिक उत्पादन आवश्यकताओं को पूरा करती है या नहीं।
अल्ट्रा-हाई वोल्टेज (यूएचवी) ट्रांसमिशन लाइनों के निर्माण में - जहां टावरों को गंभीर मौसम की स्थिति और पर्याप्त भार सहन करना पड़ता है - यह उपकरण कोण स्टील घटकों को संसाधित करने में महत्वपूर्ण भूमिका निभाता है जो टावरों के प्राथमिक लोड-असर ढांचे का निर्माण करते हैं। यह सटीक आयामी सटीकता और विश्वसनीय संयुक्त अखंडता सुनिश्चित करते हुए, टॉवर बॉडी, क्रॉस-आर्म्स और अन्य महत्वपूर्ण संरचनात्मक तत्वों में उपयोग किए जाने वाले कोण स्टील पर प्रभावी ढंग से ड्रिलिंग और स्टैम्पिंग ऑपरेशन करता है। यह, बदले में, उनके सेवा जीवन के दौरान ट्रांसमिशन टावरों की समग्र संरचनात्मक स्थिरता और दीर्घायु को बनाए रखता है।
