सीएनसी ड्रिलिंग, पंचिंग, कटिंग, मिलिंग, एंगल्स, बीम्स, प्लेट्स और फ्लैंगेस की मशीन बनाने के लिए चीन शीर्ष गुणवत्ता निर्माण!
नए करो, अच्छे करो!
|
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| कोण प्रसंस्करण आकार (मिमी): | L63x5~L360x35 | भोजन की गति (मिमी/मिनट): | 100~700 |
|---|---|---|---|
| प्रसंस्करण लंबाई (मिमी): | न्यूनतम 350 | मात्रा. धुरी का: | 2 |
| मात्रा. फीडिंग मोटर का: | 2 | स्पिंडल का घूमना (आर/मिनट): | 100~400 |
| सिलेंडर का दबाव (kN): | 60 | कुल मिलाकर आकार(एम): | लगभग 2.5x2.5x2 |
| प्रमुखता देना: | टॉवर सीएनसी एंगल मिलिंग मशीन,सीएनसी एंगल स्टील प्रोफाइल मशीन,प्रोफाइल रूट मिलिंग सीएनसी मशीन |
||

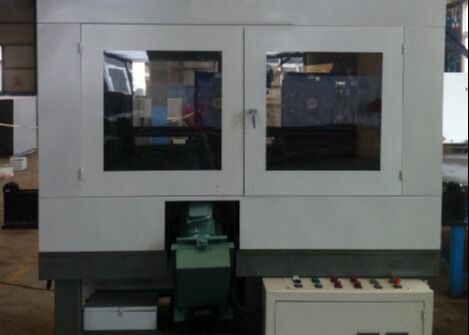

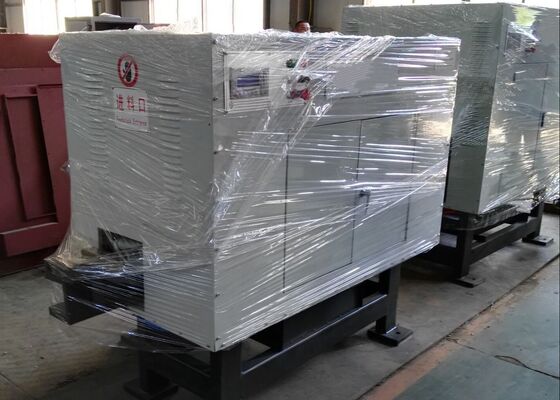

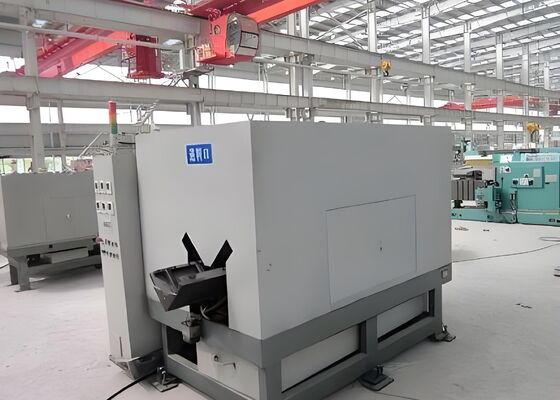

मॉडल GQ360 सीएनसी कोण स्टील प्रोफाइल पावर कम्युनिकेशन टॉवर के लिए रूट मिलिंग मशीन
अनुप्रयोग उद्योगः
मुख्य रूप से कोण स्टील के आंतरिक आर्क को संसाधित करने के लिए प्रयोग किया जाता है।
उत्पाद पैरामीटरः
| मॉडल | GQ360 |
| कोण प्रसंस्करण आकार (मिमी) | L63x5~L360x35 |
| फ़ीडिंग गति (मिमी/मिनट) | 100~700 |
| प्रसंस्करण लंबाई (मिमी) | मिनट.350 |
| स्पिंडल का मात्रा | 2 |
| खिला मोटर की मात्रा | 2 |
| धुरी का घूर्णन (r/min) | 100~400 |
| सिलेंडर का दबाव (kN) | 60 |
| वजन (टन) | लगभग 3 |
| कुल मिलाकर आकार ((m) | लगभग 2.5x2.5x2 |
वर्कपीस प्रक्रिया
1कोण लोहे को मशीन में लोड करें।
2स्वचालित मोड में, चक्र प्रारंभ बटन दबाएं; प्रणाली स्वचालित रूप से काम करेगी।
3एक ही विनिर्देश के कोणों को लगातार संसाधित किया जा सकता है।
उपकरण उपयोग के निर्देश और विशेषताएं
1यह उपकरण पीठ और जड़ कोण पीसने दोनों कार्यों के लिए उच्च गति पीसने की तकनीक का उपयोग करता है।
2. मूल सफाई उत्पादकता में काफी सुधार करता है, पारंपरिक प्लैनर की दक्षता से दस गुना तक प्राप्त करता है।
3संचालित करने में आसान, न्यूनतम ऑपरेटर कौशल की आवश्यकता होती है।
4उच्च स्तर के स्वचालन के माध्यम से श्रम तीव्रता को काफी कम करता है, जिससे ऑपरेशन के दौरान निर्बाध कोण फ़ीडिंग संभव हो जाती है।
5. प्रसंस्करण लंबाई द्वारा प्रतिबंधित पारंपरिक planers के विपरीत, इस मशीन को बढ़ाया परिचालन लचीलापन प्रदान करता है. यह clamping उपकरणों की आवश्यकता को समाप्त करता है,कार्यप्रवाह को सुव्यवस्थित करना और दक्षता में सुधार करना.
6उपयोगकर्ता के अनुकूल संचालन, लचीले समायोजन और विश्वसनीय, स्थिर प्रदर्शन के लिए डिज़ाइन किया गया है।
विन्यासः
1निरंतर खिला प्रणाली एक गियर मोटर द्वारा संचालित है, जिससे परिचालन दक्षता में काफी सुधार होता है।
2विद्युत घटकों की आपूर्ति श्नाइडर और ओमरोन द्वारा की जाती है, जो उच्च गुणवत्ता और स्थिर प्रदर्शन की गारंटी देती है।
3दोहरे धुरी से लैस यह मशीन अलग-अलग औजारों पर काटने के भार को कम करती है और इस प्रकार औजारों का जीवनकाल बढ़ा देती है।
4मुख्य धुरी दो 3 किलोवाट मोटर्स द्वारा संचालित होती है और कंपन को कम करने के लिए एक सिंक्रोनस बेल्ट ड्राइव शामिल होती है, जिससे स्थिर और विश्वसनीय संचालन सुनिश्चित होता है।
5काटने वाले औजारों के सेवा जीवन को बढ़ाने के लिए एक काटने वाले द्रव शीतलन प्रणाली शामिल है।
इस मशीन को विशेष रूप से कोण बैक फ्रीजिंग के लिए डिज़ाइन किया गया है, जो कोण स्टील घटकों के सटीक और कुशल प्रसंस्करण की अनुमति देता है। यह चिकनी सतहों वाले तैयार भागों का उत्पादन करता है,सटीक आयाम, और अच्छी तरह से परिभाषित किनारे प्रोफाइल, उन्हें संरचनात्मक इकट्ठा और औद्योगिक अनुप्रयोगों के लिए उपयुक्त बनाते हैं।इस उपकरण के साथ संसाधित नमूना घटकों असाधारण मशीनिंग सटीकता का प्रदर्शन, निरंतर गुणवत्ता, और जटिल बैक-मिलिंग प्रोफाइल को संभालने की क्षमता, मशीन के प्रदर्शन और उत्पादन उपयुक्तता का मूल्यांकन करने के लिए एक स्पष्ट बेंचमार्क प्रदान करती है।
अति उच्च वोल्टेज (यूएचवी) ट्रांसमिशन लाइनों के निर्माण में, जहां टावरों को कठोर पर्यावरणीय परिस्थितियों और महत्वपूर्ण संरचनात्मक भारों का सामना करना पड़ता है,यह मशीन टॉवर फ्रेम के लिए कोण इस्पात घटकों के निर्माण में एक महत्वपूर्ण भूमिका निभाता हैयह टावर निकायों, क्रॉस-आर्म्स और अन्य महत्वपूर्ण संरचनात्मक तत्वों में उपयोग किए जाने वाले कोण स्टील पर कुशलता से ड्रिलिंग और पंचिंग ऑपरेशन करता है,आयामी सटीकता और सुरक्षित कनेक्शन सुनिश्चित करनायह ट्रांसमिशन टावरों की समग्र मजबूती, स्थिरता और दीर्घकालिक विश्वसनीयता में सीधे योगदान देता है।
