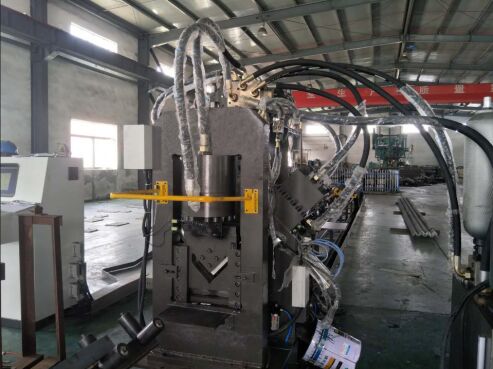

प्रक्रिया कोण इस्पात फ्लैट इस्पात और चैनल इस्पात सीएनसी पंचिंग अंकन टावर के लिए काटने लाइन

टावर के लिए प्रोसेस एंगल स्टील फ्लैट स्टील और चैनल स्टील सीएनसी पंचिंग मार्किंग कटिंग लाइन

उत्पाद परिचय:

इसका उपयोग एंगल स्टील, फ्लैट स्टील और चैनल स्टील पर छिद्रण, अंकन और कतरनी संचालन के लिए किया जाता है। इसका उपयोग मुख्य रूप से क्रॉस-आर्म्स, क्लैंप, पांच-छेद कनेक्शन प्लेट्स, फ्लैट पैड और पावर ट्रांसमिशन टावरों के लिए लोहे की फिटिंग में उपयोग किए जाने वाले सपोर्ट बेस के निर्माण में किया जाता है। उपकरण अलग-अलग संचालन की आवश्यकता के बिना एक ही वर्कफ़्लो में छिद्रण, कतरनी और अंकन के एकीकृत प्रसंस्करण को सक्षम बनाता है। यह उच्च मशीनिंग सटीकता, बेहतर उत्पादन दक्षता प्रदान करता है, और इसे एक ही कर्मचारी द्वारा संचालित किया जा सकता है, जिसमें सीधा संचालन और प्रशिक्षण में आसानी होती है।

उत्पाद पैरामीटर:

उत्पाद सुविधा:

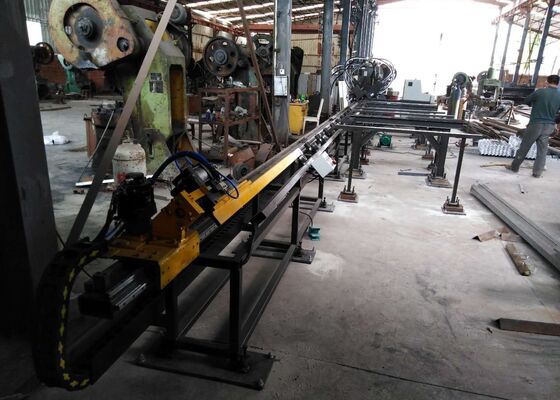

1. यह मशीन मुख्य रूप से एक अनुप्रस्थ कन्वेयर सिस्टम, रोटरी लोडिंग यूनिट, इनफीड कन्वेयर, सीएनसी फीडिंग कैरिज, पंचिंग यूनिट, मार्किंग यूनिट, कटिंग यूनिट और डिस्चार्ज कन्वेयर, साथ ही हाइड्रोलिक, इलेक्ट्रिकल और वायवीय सिस्टम आदि से बनी है।

2. यह सर्वो मोटर फीडिंग के साथ सीएनसी नियंत्रण तकनीक को अपनाता है, जिससे उच्च दक्षता और स्थिर मशीनिंग सटीकता सुनिश्चित होती है। प्रमुख हाइड्रोलिक, वायवीय और विद्युत घटक अंतरराष्ट्रीय स्तर पर मान्यता प्राप्त प्रीमियम ब्रांडों से प्राप्त किए जाते हैं।

3. रोटरी एनकोडर केबल और पीएलसी संचार केबल सहित सभी मुख्य सिग्नल केबल, सिग्नल हस्तक्षेप के कारण होने वाले सटीकता विचलन को प्रभावी ढंग से खत्म करने के लिए आयातित परिरक्षित ट्विस्टेड-पेयर वायरिंग का उपयोग करते हैं।

4. औद्योगिक कंप्यूटर में एक द्विभाषी चीनी/अंग्रेजी इंटरफ़ेस है, जो सरल संचालन और वर्कपीस चित्र प्रदर्शित करने की क्षमता प्रदान करता है। प्रोग्रामिंग सहज है और नेस्टिंग या लॉफ्टिंग सॉफ़्टवेयर द्वारा उत्पन्न डेटा को सीधे आयात कर सकता है। प्रोग्राम इनपुट के दौरान केवल वर्कपीस आयाम, छेद व्यास, बैक मार्किंग और मात्रा की आवश्यकता होती है।

5. कोण रेखा बड़े झुकने वाले विरूपण वाले कोण स्टील्स के लिए प्रसंस्करण आवश्यकताओं को पूरा करने के लिए एक सहायक और दबाने वाले तंत्र से सुसज्जित है।

6. सामने और पीछे की फीडिंग इकाइयों को पूरी तरह से उन्नत किया गया है, एक नई गाइड रेल और स्प्रिंग एकीकृत संरचना को अपनाया गया है, जो अधिक तर्कसंगत और व्यावहारिक है, जो सामग्री फीडिंग के दौरान अपर्याप्त स्प्रिंग बल के मुद्दे को प्रभावी ढंग से समाप्त करती है।

7. सिस्टम सेल्फ-डायग्नोस्टिक फॉल्ट डिटेक्शन फ़ंक्शन से लैस है।

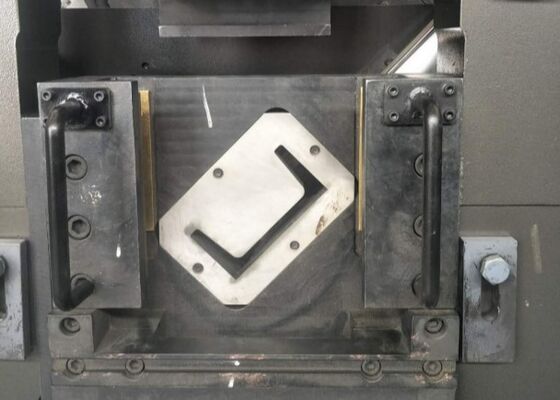

8. एकल-ब्लेड कतरनी प्रणाली सामग्री अपशिष्ट को कम करते हुए एक चिकनी काटने की सतह सुनिश्चित करती है।

यह उपकरण संरचनात्मक स्टील घटकों के बहुक्रियाशील सीएनसी प्रसंस्करण के लिए इंजीनियर किया गया है, जिसमें चैनल स्टील वेब सतह, कोण स्टील के दोनों फ्लैंज और फ्लैट स्टील अनुभाग शामिल हैं, जिन्हें घुमावदार या धनुषाकार कॉन्फ़िगरेशन में भी बनाया जा सकता है। यह एक ही सेटअप के भीतर एकीकृत मशीनिंग प्रदर्शन प्रदान करते हुए सटीक अंकन, सटीक छिद्रण और उच्च गुणवत्ता वाले कतरनी जैसी कई प्रक्रियाओं को निष्पादित करने में सक्षम है। इन व्यापक कार्यों को सक्षम करके, मशीन कोण स्टील, फ्लैट स्टील और चैनल स्टील भागों के कुशल और उच्च परिशुद्धता निर्माण को सुनिश्चित करती है, जिससे यह लगातार गुणवत्ता और आयामी सटीकता के साथ अनुकूलित संरचनात्मक घटकों, प्रोटोटाइप और नमूना वर्कपीस के उत्पादन के लिए उपयुक्त हो जाती है।

इसका उपयोग एंगल स्टील, फ्लैट स्टील और चैनल स्टील पर छिद्रण, अंकन और कतरनी संचालन के लिए किया जाता है। इसका उपयोग मुख्य रूप से क्रॉस-आर्म्स, क्लैंप, पांच-छेद वाली कनेक्टिंग प्लेट्स, फ्लैट पैड और पावर ट्रांसमिशन टावर संरचनाओं में उपयोग की जाने वाली लोहे की फिटिंग के लिए सपोर्ट बेस के निर्माण में किया जाता है।
