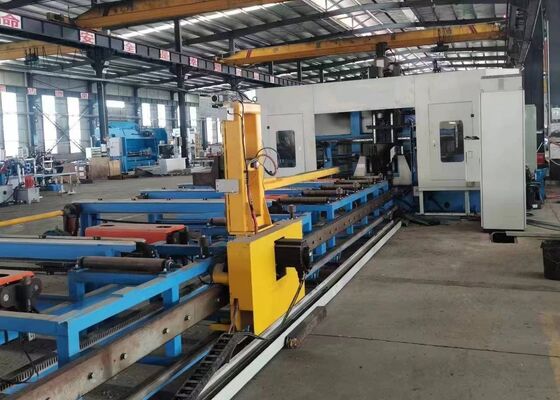

बीएचडी सीरीज सीएनसी बीम के लिए उच्च गति ड्रिलिंग मशीन
उत्पाद का परिचय:
सीएनसी एच बीम ड्रिलिंग मशीन विशेष रूप से एच बीम, चैनल स्टील, कोण स्टील,और विभिन्न संरचनात्मक स्टील प्रोफाइलइसका उपयोग भवनों, पार्किंग संरचनाओं, ट्रांसमिशन टावरों, जालीदार फ्रेमवर्क और अन्य भारी इस्पात निर्माण अनुप्रयोगों के लिए संरचनात्मक इस्पात निर्माण में व्यापक रूप से किया जाता है।
1विशेष रूप से संरचनात्मक इस्पात निर्माण उद्योग के लिए विकसित उच्च प्रदर्शन ड्रिलिंग उपकरण।
2एक साथ एच बीम और चैनल सेक्शन पर तीन तरफा ड्रिलिंग करता है, जो उत्कृष्ट मशीनिंग सटीकता और उत्पादकता प्रदान करता है।
3. पूरी तरह से स्वचालित सामग्री खिला, स्थिति, और मशीनिंग के लिए सात सीएनसी नियंत्रित अक्षों से लैस।
4. AUTOCAD और DSTV फ़ाइल प्रारूपों के साथ संगत, वर्कपीस चित्रों की स्वचालित पहचान और मशीनिंग कार्यक्रमों के प्रत्यक्ष जनरेशन को सक्षम करता है।
उत्पाद पैरामीटर:
| मॉडल | BHD1000/3 |
| H बीम चौड़ाई सीमा (मिमी) | 100~1000 |
| H बीम ऊंचाई सीमा (मिमी) | 100~500 |
| चैनल स्टील चौड़ाई सीमा (मिमी) | 100~1000 |
| चैनल स्टील ऊंचाई सीमा (मिमी) | 100~250 |
| काम के टुकड़े की अधिकतम मोटाई (मिमी) | 80 |
| कार्यक्षेत्र की अधिकतम लंबाई (मी) | 12 या 15 (वैकल्पिक) |
| ड्रिलिंग स्पिंडल Qty. | कुल 3 धुरी, ऊपरी इकाई पर एक धुरी, क्रमशः बाईं ओर और दाईं ओर |
| स्पिंडल छेद कॉपर | बीटी40 |
| अधिकतम ड्रिलिंग व्यास (मिमी) | 40 |
| धुरी मोटर की शक्ति (किलोवाट) | क्या आप परमेश्वर की उपासना करते हैं? |
| धुरी गति (r/min) | 100~3000 |
| स्पिंडल फ़ीडिंग रफ्तार (m/min) | 0~10 |
| एक्स-अक्ष की फ़ीडिंग गति (m/min) | 0~20 |
| उपकरण पत्रिका की मात्रा | 3 |
| उपकरण पत्रिका का प्रकार और क्षमता | पंक्ति प्रकार, 3x4 (वैकल्पिक) |
| चिह्नित इकाई (वैकल्पिक) | डिस्क टाइपिंग, 36 वर्ण, वर्ण आकार Φ10 मिमी |
| सीएनसी प्रणाली | जर्मन, जापान, चीन |
| शीतलन विधि | स्प्रे कूलिंग, आंतरिक कूलिंग + बाहरी कूलिंग |
| मशीन का कुल आकार (एम) | लगभग 33x5.5x35 |
| कुल शक्ति ((kW) | लगभग 60 |
| उपरोक्त मापदंडों को ग्राहक की विशिष्ट आवश्यकताओं के अनुसार समायोजित और बदला जा सकता है। | |
उत्पाद की विशेषताएं:
1. सामग्री खिला प्रणाली एक सीएनसी नियंत्रित clamping गाड़ी के साथ servo-driven स्थिति का उपयोग करता है,तेजी से खिला गति और पूरे मशीनिंग प्रक्रिया के दौरान असाधारण स्थिति सटीकता प्रदान.
2तीन उच्च गति BT40 सटीक धुरी एच बीम के तीन चेहरे एक साथ मशीनिंग के लिए विन्यस्त कर रहे हैं।स्पिंडल 3 तक की घूर्णन गति के साथ आंतरिक शीतलक कार्बाइड ड्रिलिंग का समर्थन करते हैं,000 आरपीएम, एक एकीकृत श्रृंखला प्रकार के चिप कन्वेयर के माध्यम से बेहतर ड्रिलिंग दक्षता, उत्कृष्ट छेद गुणवत्ता और कुशल चिप निकासी सुनिश्चित करता है।
3शीतलन प्रणाली एक उन्नत धुंध स्नेहन तकनीक को अपनाती है जो आंतरिक और बाहरी शीतलन दोनों का समर्थन करती है।प्रत्येक धुरी इकाई एक स्वतंत्र बाहरी स्प्रे नोजल और एक आंतरिक शीतल द्रव इंटरफ़ेस से लैस है, ऑपरेटरों को विशिष्ट मशीनिंग आवश्यकताओं के अनुसार आंतरिक शीतलन, बाहरी शीतलन, या संयुक्त संचालन का चयन करने की अनुमति देता है।
4एक वैकल्पिक स्वचालित उपकरण चेंजर (एटीसी) प्रणाली मैन्युअल हस्तक्षेप के बिना स्वचालित उपकरण प्रतिस्थापन करने के लिए उपलब्ध है,डाउनटाइम को काफी कम करना और उत्पादन की समग्र दक्षता में सुधार करना.
5. एक वैकल्पिक हाइड्रोलिक सीएनसी डिस्क अंकन प्रणाली एकीकृत किया जा सकता है. एक सर्वो मोटर द्वारा संचालित, अंकन डिस्क तेजी से 36 विभिन्न वर्णों से चुनता है, तेजी से, सटीक प्रदान करता है,और एक सुसंगत पहचान चिह्न.
6. स्वचालित स्क्रिपिंग और टैपिंग कार्य पारंपरिक मैनुअल लेआउट प्रक्रियाओं की जगह लेते हैं। स्क्रिपिंग प्रणाली एच बीम फ्लैंग्स और वेब पर वेल्डिंग संदर्भ लाइनों को सटीक रूप से चिह्नित करती है,जबकि टैपिंग फ़ंक्शन संरचनात्मक सदस्यों पर सीधे घुमावदार छेद मशीनिंग करता है, उत्पादन दक्षता और मशीनिंग परिशुद्धता दोनों में सुधार।
7. भरने और मशीनिंग संचालन, workpiece उठाने, साइड पोजिशनिंग, clamping, ताला, और रिलीज सभी हाइड्रोलिक नियंत्रित कर रहे हैं, सुरक्षित सामग्री हैंडलिंग सुनिश्चित,उत्कृष्ट परिचालन स्थिरता, और विश्वसनीय मशीनिंग प्रदर्शन।
8नियंत्रण मंच में एक औद्योगिक कंप्यूटर शामिल है, जो एक पीएलसी नियंत्रण प्रणाली के साथ एकीकृत है, जिसमें अंतरराष्ट्रीय स्तर पर मान्यता प्राप्त निर्माताओं के प्रीमियम घटक शामिल हैं।कई प्रोग्रामिंग विधियों का समर्थन किया जाता है, जबकि AutoCAD, TEKLA Structures, DXF, और DSTV फ़ाइलों द्वारा उत्पन्न मशीनिंग डेटा को सीधे प्रोग्रामिंग और उत्पादन प्रबंधन को सुव्यवस्थित करने के लिए आयात किया जा सकता है।
प्रदर्शन कार्य टुकड़ों में विभिन्न फ्लैंज चौड़ाई और वेब मोटाई के साथ मानक एच बीम नमूने शामिल हैं, साथ ही विभिन्न आयामों के चैनल स्टील के नमूने,व्यापक रूप से मशीन के मशीनिंग प्रदर्शन को दर्शाता हैइन नमूनों से स्पष्ट रूप से सटीक छेद की स्थिति, उच्च गुणवत्ता वाले धागे की टपिंग और स्पष्ट अंकन परिणाम प्रदर्शित होते हैं।ग्राहकों और निरीक्षण कर्मियों को उपकरण की मशीनिंग सटीकता का मूल्यांकन करने की अनुमति देना, प्रसंस्करण स्थिरता और व्यावहारिक उत्पादन परिस्थितियों में परिचालन विश्वसनीयता।
उच्च गति सीएनसी एच बीम ड्रिलिंग, मार्किंग और टैपिंग मशीन व्यापक रूप से संरचनात्मक इस्पात निर्माण संयंत्रों, पुल इंजीनियरिंग परियोजनाओं में लागू होती है,और अन्य भारी इस्पात निर्माण उद्योगइस्पात निर्माण कार्यशालाओं के भीतर यह संरचनात्मक ढांचे और समर्थन प्रणालियों के लिए उपयोग किए जाने वाले एच बीमों का उच्च परिशुद्धता वाले मशीनिंग करता है,सटीक असेंबली और विश्वसनीय संरचनात्मक प्रदर्शन सुनिश्चित करनापुल निर्माण में, उपकरण एच-बीम घटकों के लिए सटीक ड्रिलिंग और टैपिंग प्रदान करता है, संरचनात्मक अखंडता और दीर्घकालिक भार सहन क्षमता को बढ़ाता है।असाधारण मशीनिंग दक्षता को विश्वसनीय परिचालन प्रदर्शन के साथ जोड़ना, यह मशीन बड़े पैमाने पर बुनियादी ढांचा परियोजनाओं के लिए मजबूत तकनीकी सहायता प्रदान करती है जबकि उत्पादकता, विनिर्माण गुणवत्ता और समय पर परियोजना के पूरा होने में योगदान देती है।
