उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| एच बीम चौड़ाई सीमा (मिमी): | 100~1000 | एच बीम ऊंचाई सीमा (मिमी): | 100~500 |
|---|---|---|---|
| चैनल स्टील चौड़ाई सीमा (मिमी): | 100~1000 | चैनल स्टील ऊंचाई सीमा (मिमी): | 100~250 |
| अधिकतम. वर्कपीस की मोटाई (मिमी): | 80 | अधिकतम. वर्कपीस की लंबाई (एम): | 12 या 15 (वैकल्पिक) |
| स्पिंडल होल टेपर: | BT40 | अधिकतम ड्रिलिंग व्यास (मिमी): | 40 |
| प्रमुखता देना: | हाई स्पीड एच बीम ड्रिलिंग मशीन,40 मिमी एच बीम ड्रिलिंग मशीन,चैनल सेक्शन एच बीम ड्रिलिंग मशीन |
||

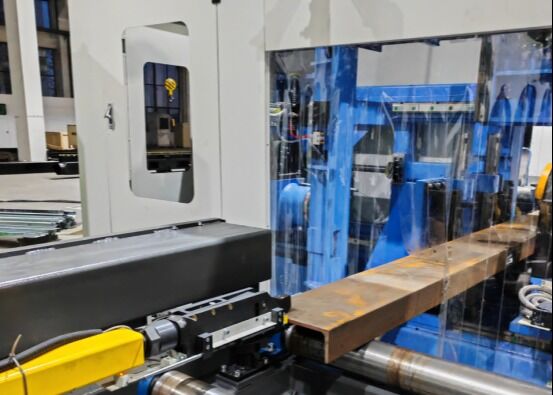

40 मिमी अधिकतम ड्रिलिंग व्यास चैनल अनुभाग के लिए सीएनसी उच्च गति एच बीम ड्रिलिंग मशीन
उत्पाद का परिचय:
सीएनसी एच-बीम ड्रिलिंग मशीन एच-बीम, चैनल अनुभाग, कोण स्टील और अन्य संरचनात्मक स्टील सदस्यों के उच्च परिशुद्धता ड्रिलिंग, टैपिंग, मार्किंग और स्क्रिबिंग के लिए विशेष रूप से निर्मित है।यह व्यापक रूप से वाणिज्यिक भवनों के लिए इस्पात संरचनाओं के निर्माण में तैनात है, पार्किंग सुविधाएं, ट्रांसमिशन टॉवर, ग्रिट संरचनाएं, पुल और विभिन्न प्रकार की भारी शुल्क वाली इस्पात निर्माण परियोजनाएं।
1एक समर्पित, उच्च प्रदर्शन वाला सीएनसी मशीनिंग समाधान विशेष रूप से संरचनात्मक इस्पात निर्माण उद्योग के लिए विकसित किया गया है।
2एक साथ एच बीम और चैनल सेक्शन के तीन किनारों पर ड्रिलिंग करता है, जो असाधारण मशीनिंग सटीकता, स्थिरता और उत्पादन दक्षता सुनिश्चित करता है।
3. पूरी तरह से स्वचालित सामग्री खिला, स्थिति, और मशीनिंग संचालन प्राप्त करने के लिए सात सीएनसी नियंत्रित अक्षों से लैस।
4ऑटोकैड और डीएसटीवी फाइल प्रारूपों के साथ पूरी तरह संगत, कार्य टुकड़े के चित्रों की स्वचालित मान्यता और मशीनिंग कार्यक्रमों में प्रत्यक्ष रूपांतरण की अनुमति देता है।
उत्पाद पैरामीटर:
| मॉडल | BHD1000/3 |
| H बीम चौड़ाई सीमा (मिमी) | 100~1000 |
| H बीम ऊंचाई सीमा (मिमी) | 100~500 |
| चैनल स्टील चौड़ाई सीमा (मिमी) | 100~1000 |
| चैनल स्टील ऊंचाई सीमा (मिमी) | 100~250 |
| काम के टुकड़े की अधिकतम मोटाई (मिमी) | 80 |
| कार्यक्षेत्र की अधिकतम लंबाई (मी) | 12 या 15 (वैकल्पिक) |
| ड्रिलिंग स्पिंडल Qty. | कुल 3 धुरी, ऊपरी इकाई पर एक धुरी, क्रमशः बाईं ओर और दाईं ओर |
| स्पिंडल छेद कॉपर | बीटी40 |
| अधिकतम ड्रिलिंग व्यास (मिमी) | 40 |
| धुरी मोटर की शक्ति (किलोवाट) | क्या आप परमेश्वर की उपासना करते हैं? |
| धुरी गति (r/min) | 100~3000 |
| स्पिंडल फ़ीडिंग रफ्तार (m/min) | 0~10 |
| एक्स-अक्ष की फ़ीडिंग गति (m/min) | 0~20 |
| उपकरण पत्रिका की मात्रा | 3 |
| उपकरण पत्रिका का प्रकार और क्षमता | पंक्ति प्रकार, 3x4 (वैकल्पिक) |
| चिह्नित इकाई (वैकल्पिक) | डिस्क टाइपिंग, 36 वर्ण, वर्ण आकार Φ10 मिमी |
| सीएनसी प्रणाली | जर्मन, जापान, चीन |
| शीतलन विधि | स्प्रे कूलिंग, आंतरिक कूलिंग + बाहरी कूलिंग |
| मशीन का कुल आकार (एम) | लगभग 33x5.5x35 |
| कुल शक्ति ((kW) | लगभग 60 |
| उपरोक्त मापदंडों को ग्राहक की विशिष्ट आवश्यकताओं के अनुसार समायोजित और बदला जा सकता है। | |
उत्पाद की विशेषताएं:

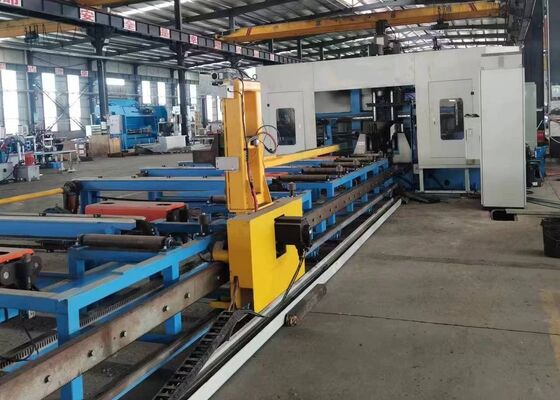

1सामग्री खिला प्रणाली एक सीएनसी नियंत्रित clamping गाड़ी उच्च प्रदर्शन servo मोटर्स द्वारा संचालित का उपयोग करता है,मशीनिंग चक्र के दौरान उत्कृष्ट स्थिति सटीकता और दोहराव के साथ तेजी से सामग्री परिवहन प्रदान करना.

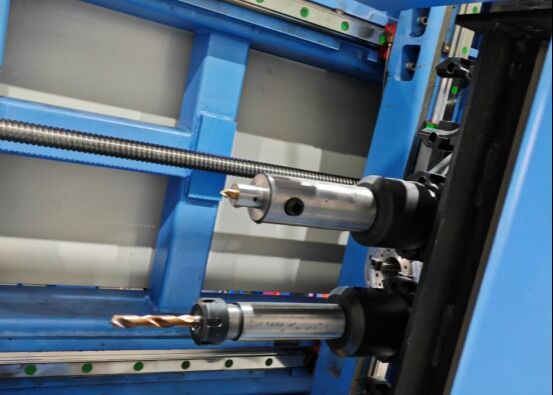

2तीन बीटी40 उच्च गति परिशुद्धता धुरी एच बीम अनुभागों की तीन सतहों को एक साथ मशीनिंग करने के लिए व्यवस्थित हैं।आंतरिक शीतलता आपूर्ति और 3 तक के धुरी गति के साथ कार्बाइड ड्रिलिंग का समर्थन करना1000 आरपीएम, प्रणाली एक एकीकृत श्रृंखला प्रकार के चिप कन्वेयर के माध्यम से बेहतर ड्रिलिंग दक्षता, उत्कृष्ट छेद गुणवत्ता और प्रभावी चिप निकासी प्रदान करती है।
3शीतलन प्रणाली में उन्नत न्यूनतम मात्रा स्नेहन (एमक्यूएल) तकनीक शामिल है, जो आंतरिक और बाहरी शीतलन दोनों मोडों का समर्थन करती है।प्रत्येक धुरी संयोजन एक स्वतंत्र बाहरी शीतल द्रव नोजल और एक आंतरिक शीतल द्रव इंटरफ़ेस से लैस है, जो विभिन्न मशीनिंग अनुप्रयोगों के अनुरूप आंतरिक शीतलन, बाहरी शीतलन या संयुक्त संचालन के लचीले चयन की अनुमति देता है।
4एक वैकल्पिक स्वचालित उपकरण चेंजर (एटीसी) प्रणाली मैन्युअल हस्तक्षेप के बिना पूरी तरह से स्वचालित उपकरण प्रतिस्थापन सक्षम बनाता है,समग्र मशीनिंग दक्षता और उत्पादन क्षमता में सुधार करते हुए गैर-उत्पादक समय को काफी कम करना.
5. एक वैकल्पिक हाइड्रोलिक सीएनसी डिस्क अंकन इकाई प्रणाली में एकीकृत किया जा सकता है। एक परिशुद्धता सर्वो मोटर द्वारा संचालित, अंकन डिस्क स्वचालित रूप से 36 विभिन्न वर्णों में से चयन करता है, तेजी से प्रदान करता है,संरचनात्मक घटकों के लिए सटीक और सुसंगत पहचान चिह्न।
6. स्वचालित स्क्रिबिंग और टैपिंग कार्य पारंपरिक मैनुअल लेआउट संचालन को समाप्त करते हैं। स्क्रिबिंग प्रणाली सटीक रूप से एच बीम फ्लैंग्स और वेब पर वेल्डिंग संदर्भ लाइनों का उत्पादन करती है,जबकि टैपिंग समारोह सीधे मशीनों संरचनात्मक सदस्यों पर threaded छेद, मशीनिंग परिशुद्धता में सुधार, श्रम आवश्यकताओं को कम करना और विनिर्माण दक्षता में वृद्धि।
7सामग्री खिला और मशीनिंग दोनों कार्यों के दौरान, workpiece उठाने, पार्श्व स्थिति, clamping, ताला, और रिलीज सभी हाइड्रोलिक रूप से संचालित कर रहे हैं, सुरक्षित workpiece हैंडलिंग सुनिश्चित,स्थिर मशीनिंग स्थितियाँ, और अत्यधिक विश्वसनीय उत्पादन प्रदर्शन।
8नियंत्रण प्रणाली में एक औद्योगिक कंप्यूटर शामिल है, जो एक पीएलसी आधारित सीएनसी प्लेटफॉर्म के साथ एकीकृत है, जो अंतरराष्ट्रीय स्तर पर मान्यता प्राप्त निर्माताओं के प्रीमियम घटकों का उपयोग करता है।कई प्रोग्रामिंग विधियों का समर्थन किया जाता है, जबकि AutoCAD, TEKLA Structures, DXF, और DSTV फ़ाइलों से उत्पन्न मशीनिंग डेटा को सीधे आयात किया जा सकता है, प्रोग्रामिंग प्रक्रियाओं को सरल बनाता है और उत्पादन प्रबंधन दक्षता को बढ़ाता है।
प्रदर्शन कार्य के टुकड़ों में विभिन्न प्रकार के फ्लैंज चौड़ाई और वेब मोटाई के साथ मानक एच बीम नमूने शामिल हैं, साथ ही विभिन्न आयामों के चैनल स्टील के नमूने शामिल हैं,मशीन की मशीनिंग क्षमताओं को व्यापक रूप से प्रदर्शित करनाइन प्रतिनिधि नमूनों में स्पष्ट रूप से सटीक छेद की स्थिति, उच्च गुणवत्ता वाले थ्रेड किए गए छेद और तेज, पठनीय अंकन परिणाम हैं, जो ग्राहकों, इंजीनियरों,और निरीक्षण कर्मियों को सही ढंग से उपकरण की मशीनिंग सटीकता का मूल्यांकन करने के लिए, प्रसंस्करण स्थिरता, और वास्तविक उत्पादन परिस्थितियों में समग्र परिचालन प्रदर्शन।
उच्च गति सीएनसी एच बीम ड्रिलिंग, मार्किंग और टैपिंग मशीन का व्यापक रूप से संरचनात्मक इस्पात निर्माण सुविधाओं, पुल इंजीनियरिंग परियोजनाओं,और अन्य भारी इस्पात निर्माण उद्योगइस्पात निर्माण कार्यशालाओं में यह संरचनात्मक ढांचे और समर्थन प्रणालियों में उपयोग की जाने वाली एच बीमों की उच्च परिशुद्धता ड्रिलिंग, टैपिंग, मार्किंग और स्क्रिबिंग करता है।कुशल असेंबली और विश्वसनीय संरचनात्मक प्रदर्शन के लिए सटीक रूप से मशीनीकृत घटकों को प्रदान करनापुल निर्माण अनुप्रयोगों के भीतर, मशीन एच-बीम सदस्यों की सटीक मशीनिंग प्रदान करती है, कनेक्शन की गुणवत्ता, संरचनात्मक ताकत और दीर्घकालिक भार-रहन विश्वसनीयता में सुधार करती है।असाधारण मशीनिंग सटीकता का संयोजन, उच्च उत्पादन दक्षता, और विश्वसनीय परिचालन प्रदर्शन
