सीएनसी ड्रिलिंग, पंचिंग, कटिंग, मिलिंग, एंगल्स, बीम्स, प्लेट्स और फ्लैंगेस की मशीन बनाने के लिए चीन शीर्ष गुणवत्ता निर्माण!
नए करो, अच्छे करो!
|
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| एलएक्सडब्ल्यू: | 13000x1000 मिमी | गैन्ट्री ऊंचाई: | 600 मिमी |
|---|---|---|---|
| धुरी शंकु: | BT40-150 | अधिकतम ड्रिलिंग व्यास: | Φ30 मिमी |
| टी-स्लॉट की चौड़ाई: | 28 मिमी | टैपिंग व्यास: | एम 3-M10 |
| स्पिंडल गति: | 30~6000 आर/मिनट | सर्वो स्पिंडल मोटर पावर: | 7.5 किलोवाट |
| प्रमुखता देना: | एडवांस्ड सीएनसी प्लेट ड्रिलिंग मशीन,उच्च गति सीएनसी प्लेट ड्रिलिंग मशीन,सीएनसी प्लेट ड्रिलिंग फ्रिलिंग मशीन |
||

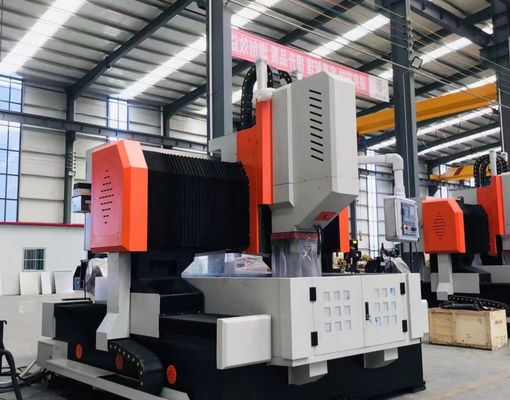

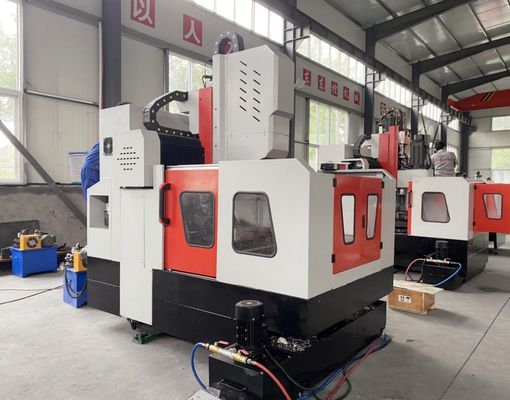

बड़े स्टील प्लेटों के लिए एडवांस्ड हाई स्पीड सीएनसी प्लेट ड्रिलिंग और मिलिंग मशीन
अनुप्रयोग:
यह सीएनसी गैन्ट्री-टाइप प्लेट ड्रिलिंग और मिलिंग मशीन विशेष रूप से स्टील प्लेटों और संरचनात्मक घटकों पर ड्रिलिंग, चैम्फरिंग, टैपिंग, मिलिंग और बोरिंग सहित मशीनिंग प्रक्रियाओं की एक विस्तृत श्रृंखला के प्रदर्शन के लिए विकसित की गई है। यह लागू मोटाई सीमा के भीतर फ्लैंज, डिस्क, रिंग और प्लेट संरचनाओं जैसे विभिन्न वर्कपीस के लिए अत्यधिक कुशल छेद-प्रसंस्करण समाधान प्रदान करता है। मशीन थ्रू-होल और ब्लाइंड-होल मशीनिंग दोनों का समर्थन करती है और सिंगल-मटेरियल के साथ-साथ मल्टी-लेयर कम्पोजिट घटकों को संसाधित करने के लिए उपयुक्त है। एडवांस्ड सीएनसी तकनीक को एकीकृत करके, उपकरण सुविधाजनक संचालन, स्वचालित प्रसंस्करण क्षमता और उच्च-सटीकता विनिर्माण प्रदर्शन प्रदान करता है, जिससे यह दक्षता, सटीकता और विश्वसनीयता की आवश्यकता वाले बड़े पैमाने पर औद्योगिक उत्पादन के लिए एक आदर्श समाधान बन जाता है।
विनिर्देश:
| वर्कपीस का आकार | LxW | 13000x1000 मिमी |
| गैन्ट्री की ऊंचाई |
600 मिमी (यह नींव के अनुसार भी निर्धारित किया जा सकता है) |
|
| वर्कबेंच | टी-स्लॉट चौड़ाई | 28 मिमी |
| ड्रिलिंग पावर हेड | मात्रा। | 2 |
| स्पिंडल टेपर | BT40-150 | |
|
अधिकतम ड्रिलिंग व्यास (साधारण कार्बन स्टील) |
Φ30 मिमी | |
| टैपिंग व्यास | M3-M10 | |
| स्पिंडल गति | 30~6000 आर/मिनट | |
| सर्वो स्पिंडल मोटर पावर | 7.5kW | |
| स्पिंडल के निचले सिरे से वर्कटेबल तक की दूरी | 200-600 मिमी | |
|
पावर हेड का पार्श्व आंदोलन(X अक्ष) |
अधिकतम क्षैतिज स्ट्रोक | 1000 मिमी |
| पार्श्व गति | 0~8 आर/मिनट | |
| पार्श्व गति के लिए सर्वो मोटर पावर | 2.4kW | |
|
गैन्ट्री अनुदैर्ध्य गति (Y अक्ष) |
अधिकतम फ़ीड स्ट्रोक | 13000 मिमी |
| फ़ीड गति | 0~8 मीटर/मिनट | |
| फ़ीड सर्वो मोटर पावर | 2x2.4kW | |
| ऊर्ध्वाधर रैम फ़ीड गति (Z अक्ष) | अधिकतम स्ट्रोक | 300 मिमी |
| गति | 0~5 मीटर/मिनट | |
| सर्वो मोटर पावर | 7.5kW (ब्रेक) | |
| तीन-अक्ष स्थिति सटीकता | X/Y/Z/A/B/C | ±0.015/1000 मिमी |
| तीन-अक्ष दोहराव स्थिति सटीकता | X/Y/Z/A/B/C | ±0.01/1000 मिमी |
| समग्र आकार | LxWxH | 13000x3000x2500 मिमी |
उत्पाद सुविधाएँ
1. उच्च-सटीकता ट्रांसमिशन सिस्टम:
मशीन ताइवान-निर्मित लीनियर गाइडवे और प्रिसिजन स्लाइडर असेंबली को अपनाती है, जो स्मूथ एक्सिस मूवमेंट, उत्कृष्ट मोशन स्टेबिलिटी और हेवी-ड्यूटी मशीनिंग अनुप्रयोगों के लिए बढ़ी हुई लोड-बेयरिंग क्षमता सुनिश्चित करती है।
1)। एक्स-एक्सिस दो रोलिंग लीनियर गाइडवे से लैस है, जो उच्च गति ड्रिलिंग संचालन की आवश्यकताओं को पूरा करने के लिए पार्श्व मार्गदर्शन और संरचनात्मक समर्थन दोनों प्रदान करता है। एक्सिस मूवमेंट को एक एसी सर्वो मोटर द्वारा एक उच्च-सटीकता बॉल स्क्रू ट्रांसमिशन सिस्टम के साथ जोड़ा जाता है, जो सटीक पोजिशनिंग और स्मूथ लीनियर मोशन सुनिश्चित करता है।
2)। वाई-एक्सिस को प्रत्येक तरफ दो हेवी-ड्यूटी रोलिंग लीनियर गाइडवे के साथ डिजाइन किया गया है, जिसमें प्रत्येक गाइडवे पर तीन स्क्वायर-टाइप स्लाइडर लगे हुए हैं जो एक अत्यधिक कठोर गैन्ट्री स्लाइडिंग संरचना बनाते हैं। यह अनुकूलित कॉन्फ़िगरेशन असाधारण संरचनात्मक शक्ति और स्थिरता प्रदान करता है, साथ ही कम घर्षण प्रतिरोध, उच्च यात्रा गति, उत्कृष्ट कंपन अवशोषण और विस्तारित सेवा जीवन जैसे लाभ प्रदान करता है। गैन्ट्री मूवमेंट एक डुअल-सर्वो सिंक्रोनस ड्राइव सिस्टम को अपनाता है, जिसमें दोनों तरफ सर्वो मोटर्स लगे होते हैं जो बॉल स्क्रू को एक साथ चलाते हैं, सिंक्रनाइज़्ड मोशन और सटीक सीएनसी-नियंत्रित मशीनिंग प्रदर्शन सुनिश्चित करते हैं।
3)। स्पिंडल कैरिज चार हेवी-ड्यूटी लीनियर गाइडवे से लैस है, जो उत्कृष्ट कठोरता, उच्च पोजिशनिंग सटीकता, उत्कृष्ट गतिशील प्रदर्शन और कम गति मशीनिंग स्थितियों के तहत भी स्थिर संचालन प्रदान करता है।
2. स्वचालित स्नेहन प्रणाली और सुरक्षात्मक संरचना:
मशीन सटीक दबाव वितरण के साथ ताइवान-निर्मित वॉल्यूमेट्रिक स्वचालित स्नेहन प्रणाली से लैस है। सिस्टम सभी प्रमुख गतिशील घटकों, जिसमें लीनियर गाइडवे, बॉल स्क्रू और रैक-एंड-पिनियन ट्रांसमिशन सिस्टम शामिल हैं, को स्वचालित रूप से स्नेहक की आपूर्ति करता है, व्यापक स्नेहन कवरेज सुनिश्चित करता है और महत्वपूर्ण घटकों के सेवा जीवन को प्रभावी ढंग से बढ़ाता है। एक्स- और वाई-एक्सिस सिस्टम पर डस्ट-प्रूफ सुरक्षात्मक कवर स्थापित किए गए हैं, जबकि मशीन संरचना की सुरक्षा और परिचालन विश्वसनीयता में सुधार के लिए वर्कटेबल के चारों ओर वाटरप्रूफ स्प्लैश गार्ड की व्यवस्था की गई है।
3. एडवांस्ड KND सीएनसी नियंत्रण प्रणाली:
मशीन ड्राइव नियंत्रण के लिए उच्च-सटीकता पूर्ण सर्वो मोटर्स का उपयोग करती है और आरएस232 संचार इंटरफ़ेस, रंग डिस्प्ले स्क्रीन और चीनी-भाषा ऑपरेटिंग इंटरफ़ेस से लैस है। सीएनसी सिस्टम स्थानीय संचालन और बाहरी यूएसबी डेटा इनपुट दोनों का समर्थन करता है, जो सुविधाजनक प्रोग्राम प्रबंधन, लचीला डेटा ट्रांसफर और कुशल मशीनिंग नियंत्रण प्रदान करता है।
यह उच्च-प्रदर्शन सीएनसी गैन्ट्री प्लेट शीट मेटल ड्रिलिंग और मार्किंग औद्योगिक उपकरण प्लेट-प्रकार के घटकों और संरचनात्मक भागों की सटीक मशीनिंग के लिए विस्तार से इंजीनियर है। विशेष रूप से फ्लैंज, डिस्क, रिंग और फ्लैट प्लेटों सहित वर्कपीस को संसाधित करने के लिए तैयार किया गया है, इसमें एक मुख्य आवश्यकता है कि ऐसे वर्कपीस की मोटाई मशीन के निर्दिष्ट प्रभावी मशीनिंग मापदंडों का सख्ती से पालन करे।
स्टील संरचना कार्यशालाओं में, यह उपकरण संरचनात्मक प्लेटों और कनेक्टिंग घटकों के लिए सटीक ड्रिलिंग और मिलिंग संचालन प्रदान करता है, जिससे स्टील फ्रेमवर्क के स्थिर असेंबली के लिए एक मजबूत नींव स्थापित होती है। पवन ऊर्जा क्षेत्र के भीतर, यह पवन टरबाइन टावरों और फ्लैंज के लिए उच्च-सटीकता मशीनिंग समाधान प्रदान करता है - एक अनिवार्य प्रक्रिया जो यह सुनिश्चित करती है कि ये घटक कठोर पर्यावरणीय परिस्थितियों (जैसे, तेज हवाएं, तापमान में उतार-चढ़ाव) का सामना करने में सक्षम हों। पुल निर्माण परियोजनाओं के लिए, उपकरण पुल गर्डर्स और सपोर्ट ब्रैकेट को संसाधित करता है, जिससे स्थिर, टिकाऊ कनेक्शन बनते हैं जो पुल के लंबे सेवा जीवन के दौरान गतिशील भार को वहन करने के लिए इंजीनियर होते हैं।
