उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| वर्कपीस आकार: | 1000x1000 मिमी | कार्यक्षेत्र की टी-स्लॉट चौड़ाई (मिमी): | 28 |
|---|---|---|---|
| धुरी शंकु: | BT40 | अधिकतम. ड्रिलिंग व्यास (मिमी): | वॉश बोर्ड डिजाइन |
| अधिकतम. मोटाई (मिमी): | ≤180 | टैपिंग व्यास: | एम3-एम20 |
| तकला गति (आर / मिनट): | 30~3000 | सर्वो स्पिंडल मोटर की शक्ति (किलोवाट): | 11 |
| प्रमुखता देना: | सीएनसी प्लेट ड्रिलिंग फ्रिलिंग मशीन,उच्च कठोरता प्लेट ड्रिलिंग मिलिंग मशीन,सर्वो कंट्रोल प्लेट ड्रिलिंग फ्रिलिंग मशीन |
||

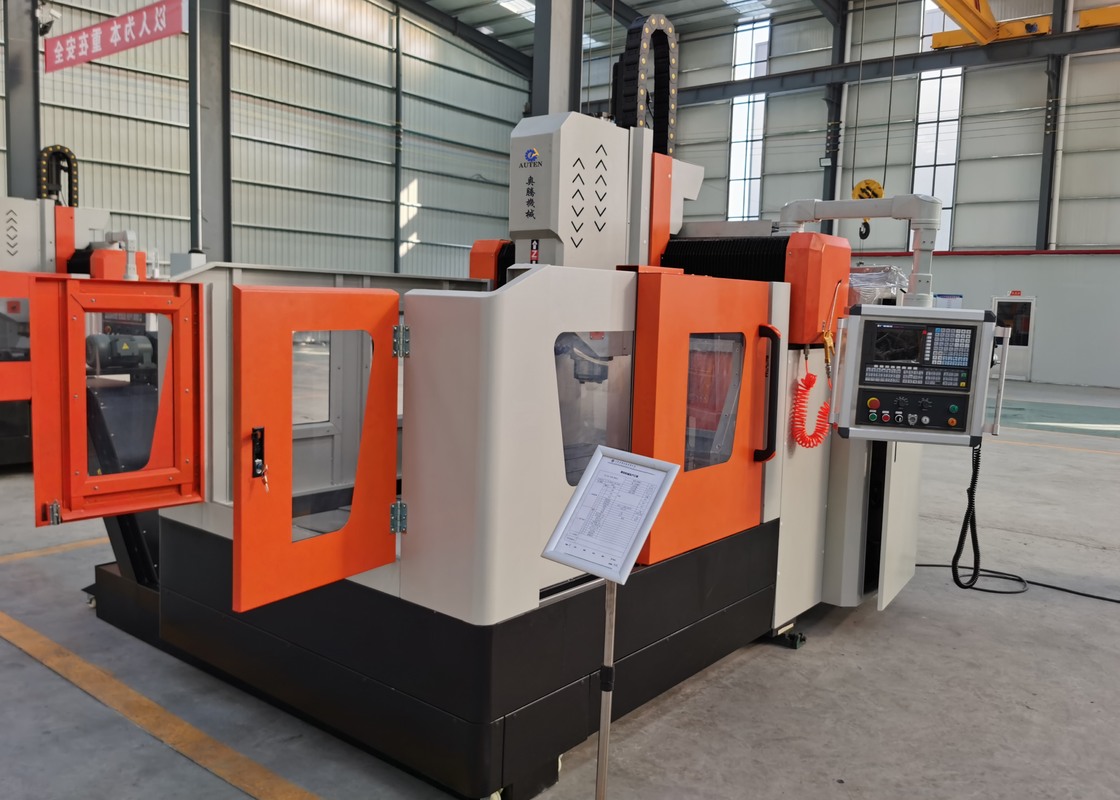

उच्च कठोरता उच्च गति सीएनसी प्लेट ड्रिलिंग और सर्वो नियंत्रण के साथ मिलिंग मशीन
उत्पाद का परिचय:

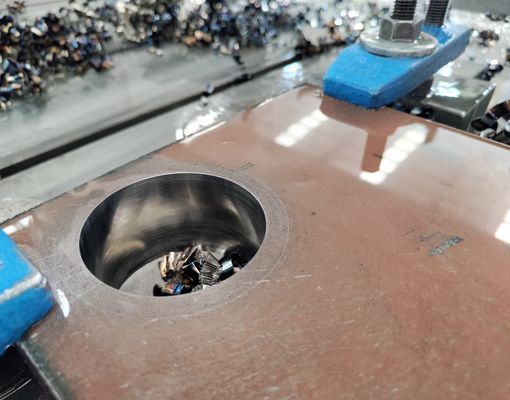

मशीन विशेष रूप से ट्यूब शीट और फ्लैंज घटकों के उच्च परिशुद्धता मशीनिंग के लिए विकसित की गई है, जो φ80 मिमी तक के छेद व्यास के लिए ड्रिलिंग संचालन का समर्थन करती है।यह कई मशीनिंग कार्यों को एकीकृत करता है, जिसमें ड्रिलिंग, रीमिंग, बोरिंग, टैपिंग, चम्फरिंग और फ्रीजिंग शामिल हैं। उपकरण कार्बाइड टूल्स और पारंपरिक ड्रिल बिट्स दोनों के साथ संगत है,विभिन्न सामग्री आवश्यकताओं के लिए लचीले प्रसंस्करण समाधान प्रदान करनाएक सहज ज्ञान युक्त सीएनसी नियंत्रण प्रणाली के साथ, मशीन सुविधाजनक संचालन, कुशल प्रोग्रामिंग और उत्कृष्ट मशीनिंग सटीकता प्रदान करती है,इसे उच्च परिशुद्धता औद्योगिक विनिर्माण अनुप्रयोगों के लिए उपयुक्त बनाना.
उत्पाद विन्यासः
| मॉडल | PHD1010 | |
| काम करने वाले टुकड़े का आकार | LxW (मिमी) | 1000x1000 |
| कार्यक्षेत्र की टी-स्लॉट चौड़ाई (मिमी) | 28 | |
| ड्रिलिंग पावर हेड | Qty. | 1 |
| स्पिंडल कॉपर | बीटी40 | |
| अधिकतम ड्रिलिंग व्यास (मिमी) | Φ50 | |
| अधिकतम मोटाई (मिमी) | ≤ 180 | |
| टैपिंग व्यास | M3-M20 | |
| धुरी गति (r/min) | 30~3000 | |
| सर्वो स्पिंडल मोटर की शक्ति (किलोवाट) | 11 | |
| पावर हेड की पार्श्व गति (X अक्ष) | अधिकतम क्षैतिज स्ट्रोक (मिमी) | 1000 |
| पार्श्व गति गति (r/min) | 0 ~ 8 | |
| पार्श्व गति के लिए सर्वो मोटर की शक्ति (किलोवाट) | 2.4 | |
| गैन्ट्री अनुदैर्ध्य आंदोलन (Y अक्ष) | अधिकतम फ़ीड स्ट्रोक (मिमी) | 1000 |
| फ़ीड चलती गति (m/min) | 0 ~ 8 | |
| फीड सर्वो मोटर की शक्ति (किलोवाट) | 2.4 | |
| ऊर्ध्वाधर राम फ़ीड गति (Z अक्ष) | अधिकतम स्ट्रोक (मिमी) | 400 |
| गति (m/min) | 0 ~ 8 | |
| सर्वो मोटर की शक्ति (किलोवाट) | 2.4 | |
| तीन-अक्षीय स्थिति की सटीकता | एक्स/वाई/जेड/ए/बी/सी (मिमी) | ±0.02/1000 |
| तीन-अक्ष पुनरावृत्ति पोजिशनिंग सटीकता | एक्स/वाई/जेड/ए/बी/सी (मिमी) | ±0.01/1000 |
| विद्युत प्रणाली | सीएनसी प्रणाली | FAGOR/ KND/ GSK |
| औजार परिवर्तक | डिस्क प्रकार (वैकल्पिक) | 24 उपकरण स्थान |
| कुल आकार | LxWxH (m) | 3.2x2.2x2.2 |
उत्पाद की विशेषताएं
1मशीन बेड और क्रॉस बीम संरचनात्मक स्थिरता और दीर्घकालिक मशीनिंग सटीकता में सुधार के लिए उन्नत उम्र बढ़ने और तनाव-रिलिज गर्मी उपचार के साथ एक भारी शुल्क वेल्डेड स्टील संरचना को अपनाते हैं।काम की मेज, अनुप्रस्थ स्लाइड टेबल और राम उच्च गुणवत्ता वाले कास्ट आयरन से निर्मित होते हैं, जो उत्कृष्ट कठोरता, कंपन प्रतिरोध और परिचालन स्थायित्व प्रदान करते हैं।
2एक्स-अक्ष में गैन्ट्री के दोनों ओर दोहरी सर्वो मोटर ड्राइव कॉन्फ़िगरेशन को अपनाया गया है, जो सिंक्रनाइज्ड आंदोलन, उच्च पोजिशनिंग सटीकता और उत्कृष्ट समानांतरता सुनिश्चित करता है।यह उन्नत ड्राइव संरचना प्रभावी रूप से X- और Y-अक्ष आंदोलनों के बीच बेहतर लंबवतता और सटीकता बनाए रखता है.

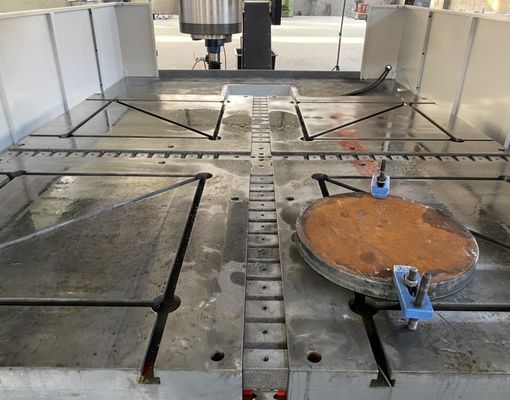

3कार्य तालिका उच्च गुणवत्ता वाले कास्ट आयरन से निर्मित है, जो भारी-कर्तव्य मशीनिंग संचालन के लिए उत्कृष्ट भार सहन करने की क्षमता, संरचनात्मक स्थिरता और विश्वसनीय समर्थन प्रदान करती है।
4ड्रिलिंग स्पिंडल एक कठोर, उच्च परिशुद्धता BT40 डिजाइन को एक एकीकृत आंतरिक शीतलता आपूर्ति प्रणाली के साथ अपनाता है, जो कुशल चिप हटाने, बेहतर उपकरण शीतलन सुनिश्चित करता है,और सुविधाजनक उपकरण प्रतिस्थापनस्पिंडल गति सीमा 30 से 3000 आरपीएम तक समायोज्य है, जिससे विभिन्न मशीनिंग आवश्यकताओं के लिए लचीला अनुकूलन संभव होता है।
5. दो प्लेट-चेन प्रकार चिप कन्वेयर स्वचालित रूप से मशीनिंग चिप्स और शीतल द्रव को इकट्ठा करने के लिए वर्कटेबल के दोनों ओर स्थापित हैं। यह प्रणाली कुशल चिप डिस्चार्ज, शीतल द्रव वसूली को सक्षम करती है।,और एक स्वच्छ मशीनिंग वातावरण।
6मशीन में आंतरिक और बाह्य शीतलक आपूर्ति प्रणाली दोनों हैं, जो प्रभावी उपकरण शीतलन और स्नेहन के लिए पर्याप्त दबाव और प्रवाह क्षमता प्रदान करती हैं।स्थिर शीतलन प्रदर्शन सुनिश्चित करने और निरंतर संचालन के दौरान ड्रिलिंग उपकरण की सुरक्षा के लिए शीतल द्रव स्तर निगरानी उपकरण एकीकृत हैं.
7एक स्वचालित स्नेहन प्रणाली रैखिक गाइडवे, बॉल स्क्रू और रोलर बीयरिंग सहित महत्वपूर्ण चलती घटकों को निरंतर और सटीक स्नेहन प्रदान करती है।यह डिजाइन यांत्रिक पहनने को कम करता है, परिचालन स्थिरता में सुधार करता है, और प्रमुख घटकों के सेवा जीवन को बढ़ाता है।
8मशीन 828 डी सीएनसी नियंत्रण प्रणाली से लैस है, जिसमें शक्तिशाली प्रसंस्करण कार्य, स्वचालित सीएडी/सीएएम प्रोग्रामिंग क्षमता, सहज संचालन, वास्तविक समय अलार्म सूचना,और बुद्धिमान त्रुटि मुआवजा कार्य, मशीनिंग दक्षता और उत्पादन प्रबंधन में काफी सुधार।
9मशीन में अंतरराष्ट्रीय स्तर पर मान्यता प्राप्त निर्माताओं के उच्च गुणवत्ता वाले मुख्य घटक शामिल हैं, जिनमें रैखिक रोलर गाइडवे, सटीक गेंद शिकंजा, सर्वो मोटर्स और ड्राइव, स्पिंडल सिस्टम शामिल हैं,सीएनसी नियंत्रक, हाइड्रोलिक पंप, नियंत्रण वाल्व और शीतलक पंप। ये प्रीमियम घटक उपकरण की असाधारण विश्वसनीयता, स्थिर संचालन और दीर्घकालिक मशीनिंग प्रदर्शन सुनिश्चित करते हैं।
सीएनसी गैन्ट्री प्लेट काटने की मशीन एक मजबूत औद्योगिक समाधान है, जिसे प्लेट के आकार के घटकों और संरचनात्मक तत्वों के सटीक प्रसंस्करण के लिए सावधानीपूर्वक इंजीनियर किया गया है।यह मशीन विशेष रूप से flanges जैसे workpieces के हैंडलिंग के लिए बनाया गया है, डिस्क, छल्ले, और सपाट प्लेट, बशर्ते कि सामग्री की मोटाई मशीन के निर्दिष्ट प्रभावी मशीनिंग रेंज के भीतर है।
इस्पात संरचना निर्माण सुविधाओं में यह प्लेट ड्रिलिंग मशीन संरचनात्मक प्लेटों और कनेक्टिंग घटकों पर सटीक ड्रिलिंग और फ्रीजिंग ऑपरेशन करती है,लोचदार इस्पात ढांचे के निर्माण के लिए एक ठोस आधार प्रदान करनापवन ऊर्जा क्षेत्र में, यह पवन टरबाइन टावरों और फ्लैंग्स के लिए उच्च परिशुद्धता वाले मशीनिंग प्रदान करता है, जो आवश्यक प्रक्रियाएं हैं जो इन घटकों को कठोर पर्यावरणीय परिस्थितियों का सामना करने की गारंटी देते हैं।अत्यधिक हवाओं और तापमान में उतार-चढ़ाव सहितपुल निर्माण परियोजनाओं के लिए, उपकरण पुल बीमों और समर्थन को संसाधित करता है,पुल के विस्तारित सेवा जीवन के दौरान गतिशील भारों का सामना करने में सक्षम स्थिर और टिकाऊ कनेक्शनों का गठन सुनिश्चित करना.
