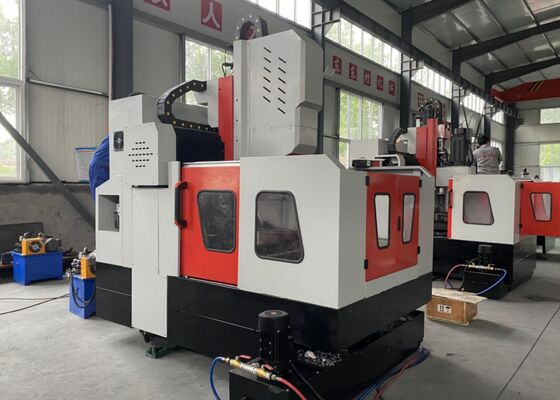

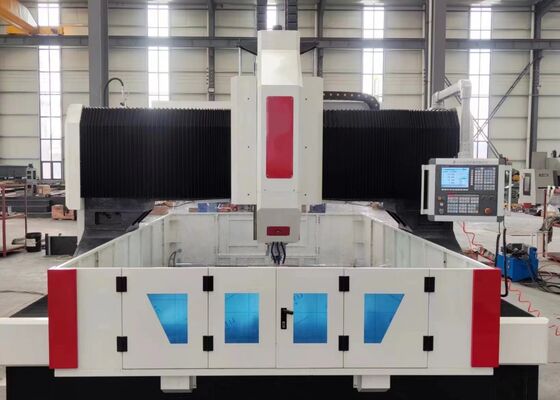

गैन्ट्री-टाइप हाई स्पीड सीएनसी प्लेट ड्रिलिंग और मिलिंग मशीन प्रेसिजन ड्राइव के साथ

गैन्ट्री-टाइप हाई स्पीड सीएनसी प्लेट ड्रिलिंग और मिलिंग मशीन प्रेसिजन ड्राइव के साथ

आवेदन:

यह सीएनसी गैन्ट्री-टाइप प्लेट ड्रिलिंग और मिलिंग मशीन विशेष रूप से स्टील प्लेटों और संरचनात्मक घटकों पर ड्रिलिंग, चैम्फरिंग, टैपिंग, मिलिंग और बोरिंग सहित मशीनिंग प्रक्रियाओं की एक विस्तृत श्रृंखला के लिए विकसित की गई है। यह फ्लैंज, डिस्क, रिंग और प्लेट संरचनाओं जैसे विभिन्न वर्कपीस के लिए अत्यधिक कुशल छेद-प्रसंस्करण समाधान प्रदान करता है, जो लागू मोटाई सीमा के भीतर हैं। मशीन थ्रू-होल और ब्लाइंड-होल मशीनिंग दोनों का समर्थन करती है और सिंगल-मटेरियल के साथ-साथ मल्टी-लेयर कम्पोजिट घटकों को संसाधित करने के लिए उपयुक्त है। उन्नत सीएनसी तकनीक को एकीकृत करके, उपकरण सुविधाजनक संचालन, स्वचालित प्रसंस्करण क्षमता और उच्च-सटीकता विनिर्माण प्रदर्शन प्रदान करता है, जिससे यह दक्षता, सटीकता और विश्वसनीयता की आवश्यकता वाले बड़े पैमाने पर औद्योगिक उत्पादन के लिए एक आदर्श समाधान बन जाता है।

विनिर्देश:

उत्पाद सुविधाएँ

1. उच्च-सटीकता ट्रांसमिशन सिस्टम:
मशीन ताइवान-निर्मित लीनियर गाइडवे और प्रेसिजन स्लाइडर असेंबली से लैस है, जो चिकनी अक्ष यात्रा, स्थिर गति प्रदर्शन और मांग वाले हेवी-ड्यूटी मशीनिंग अनुप्रयोगों के लिए बढ़ी हुई भार-वहन क्षमता प्रदान करती है।

1)। एक्स-अक्ष दो रोलिंग लीनियर गाइडवे का उपयोग करता है जो पार्श्व मार्गदर्शन और संरचनात्मक समर्थन प्रदान करते हैं, जो उच्च गति ड्रिलिंग संचालन की आवश्यकताओं को पूरा करते हैं। एक एसी सर्वो मोटर एक उच्च-सटीकता बॉल स्क्रू ट्रांसमिशन तंत्र को चलाती है, जो सटीक स्थिति, चिकनी गति और विश्वसनीय रैखिक फ़ीड प्रदर्शन सुनिश्चित करती है।

2)। वाई-अक्ष प्रत्येक तरफ दो हेवी-ड्यूटी रोलिंग लीनियर गाइडवे को शामिल करता है, जिसमें प्रत्येक गाइडवे पर तीन स्क्वायर-टाइप स्लाइडर स्थापित होते हैं जो एक कठोर और स्थिर गैन्ट्री यात्रा प्रणाली बनाते हैं। यह कॉन्फ़िगरेशन उत्कृष्ट संरचनात्मक शक्ति और परिचालन स्थिरता प्रदान करता है, साथ ही कम घर्षण, उच्च यात्रा गति, प्रभावी कंपन डंपिंग और विस्तारित सेवा जीवन प्रदान करता है। गैन्ट्री को एक डुअल-सर्वो सिंक्रोनस ट्रांसमिशन सिस्टम द्वारा संचालित किया जाता है, जिसमें संबंधित बॉल स्क्रू को एक साथ चलाने के लिए दोनों तरफ सर्वो मोटर स्थापित होते हैं, जो सिंक्रनाइज़्ड मूवमेंट और सटीक सीएनसी मशीनिंग प्रदर्शन सुनिश्चित करते हैं।

3)। स्पिंडल कैरिज चार हेवी-ड्यूटी लीनियर गाइडवे द्वारा समर्थित है, जो उच्च गति और कम गति दोनों मशीनिंग संचालन के दौरान उच्च संरचनात्मक कठोरता, बेहतर स्थिति सटीकता, उत्कृष्ट गतिशील प्रतिक्रिया और स्थिर गति प्रदर्शन प्रदान करता है।

2. स्वचालित स्नेहन प्रणाली और सुरक्षात्मक संरचना:
उपकरण में प्रेसिजन प्रेशर डिस्ट्रीब्यूशन के साथ ताइवान-निर्मित वॉल्यूमेट्रिक ऑटोमैटिक लुब्रिकेशन सिस्टम शामिल है। स्नेहक को प्रमुख चलती घटकों, जैसे लीनियर गाइडवे, बॉल स्क्रू और रैक-एंड-पिनियन ट्रांसमिशन मैकेनिज्म को स्वचालित रूप से आपूर्ति की जाती है, जो व्यापक स्नेहन सुनिश्चित करता है और महत्वपूर्ण मशीन घटकों के सेवा जीवन को प्रभावी ढंग से बढ़ाता है। एक्स- और वाई-अक्ष असेंबली पर धूल-प्रतिरोधी सुरक्षात्मक कवर स्थापित किए जाते हैं, जबकि वर्कटेबल के चारों ओर वाटरप्रूफ स्प्लैश गार्ड लगाए जाते हैं ताकि प्रमुख मशीन घटकों की सुरक्षा हो सके और परिचालन विश्वसनीयता बढ़ाई जा सके।

3. उन्नत केएनडी सीएनसी नियंत्रण प्रणाली:
मशीन गति नियंत्रण के लिए उच्च-सटीकता एब्सोल्यूट-वैल्यू सर्वो मोटर को अपनाती है और आरएस232 संचार इंटरफ़ेस, रंग डिस्प्ले और चीनी-भाषा ऑपरेटिंग इंटरफ़ेस से लैस है। सीएनसी सिस्टम ऑन-मशीन ऑपरेशन और बाहरी यूएसबी डेटा इनपुट दोनों का समर्थन करता है, जो सुविधाजनक प्रोग्राम प्रशासन, कुशल डेटा ट्रांसफर और लचीला मशीनिंग नियंत्रण प्रदान करता है।

यह उच्च-प्रदर्शन सीएनसी गैन्ट्री प्लेट ड्रिलिंग और मार्किंग मशीन विशेष रूप से प्लेट-प्रकार के वर्कपीस और संरचनात्मक स्टील घटकों की सटीक मशीनिंग के लिए विकसित की गई है। यह फ्लैंज, डिस्क, रिंग, फ्लैट प्लेट और अन्य तुलनीय घटकों को संसाधित करने के लिए उपयुक्त है, जिसमें वर्कपीस की मोटाई मशीन की निर्दिष्ट प्रभावी मशीनिंग रेंज के भीतर रहनी चाहिए।

संरचनात्मक स्टील निर्माण सुविधाओं में, उपकरण संरचनात्मक प्लेटों, कनेक्शन प्लेटों और संबंधित घटकों पर सटीक ड्रिलिंग और मिलिंग करता है, जो सटीक और विश्वसनीय स्टील संरचना असेंबली का समर्थन करता है। पवन ऊर्जा उद्योग में, यह पवन टरबाइन टॉवर अनुभागों और बड़े फ्लैंज घटकों के लिए उच्च-सटीकता मशीनिंग प्रदान करता है, जिससे मजबूत हवाओं और महत्वपूर्ण तापमान भिन्नताओं जैसी मांग वाली परिचालन स्थितियों के तहत आयामी सटीकता और संरचनात्मक अखंडता सुनिश्चित करने में मदद मिलती है। पुल निर्माण में, मशीन का उपयोग पुल गर्डर्स, सपोर्ट घटकों और कनेक्शन संरचनाओं को संसाधित करने के लिए किया जाता है, जिससे सटीक और टिकाऊ जोड़ बनते हैं जो दीर्घकालिक गतिशील लोडिंग का सामना करने में सक्षम होते हैं। प्रेसिजन मशीनिंग, स्थिर संचालन और बहुमुखी प्रसंस्करण क्षमताओं के अपने संयोजन के माध्यम से, उपकरण संरचनात्मक स्टील, पवन ऊर्जा और प्रमुख बुनियादी ढांचा अनुप्रयोगों के लिए एक विश्वसनीय विनिर्माण समाधान प्रदान करता है।
