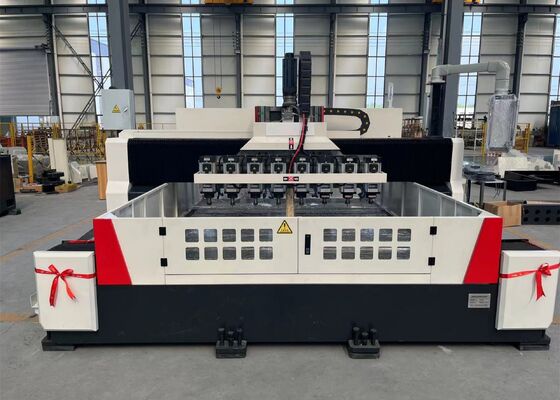

गैन्ट्री प्रकार उच्च गति सीएनसी ड्रिलिंग मशीन के लिए Sieve प्लेट मॉडल SPD3010

गैन्ट्री प्रकार उच्च गति सीएनसी ड्रिलिंग मशीन के लिए Sieve प्लेट मॉडल SPD3010

अनुप्रयोग:

इसका उपयोग मुख्य रूप से प्रभावी मोटाई के दायरे के भीतर जाली प्लेटों और पतली प्लेटों जैसे वर्कपीस के कुशल ड्रिलिंग के लिए किया जाता है।यह दोनों एकल सामग्री और मिश्रित सामग्री भागों में छेद के माध्यम से ड्रिल कर सकते हैंमशीनिंग प्रक्रिया को डिजिटल रूप से नियंत्रित किया जाता है, जिससे संचालन बहुत सुविधाजनक होता है। यह स्वचालित, उच्च परिशुद्धता, बहु-विविधता और बड़े पैमाने पर उत्पादन को सक्षम बनाता है।

पैरामीटर विन्यासः

मशीन संरचनाः

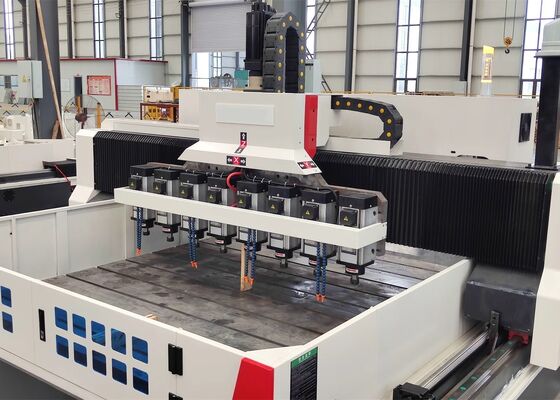

मुख्य रूप से एक काम की मेज, एक चलती गैन्ट्री, एक चलती सीढ़ी, कई ड्रिलिंग पावर हेड, एक स्वचालित स्नेहन उपकरण, सुरक्षा उपकरण, एक परिसंचारी शीतलन उपकरण से बना है,एक डिजिटल नियंत्रण प्रणाली, और एक विद्युत प्रणाली। रोलिंग गाइड जोड़े द्वारा समर्थित और निर्देशित और सटीक लीड पेंच जोड़े द्वारा संचालित, मशीन उपकरण में उच्च स्थिति सटीकता और दोहराव है।

1कार्य तालिका:

बिस्तर और काम की मेज ग्रे लोहे (HT250), माध्यमिक annealing और उम्र बढ़ने के उपचार के बाद परिशुद्धता मशीनिंग के अभिन्न कास्टिंग हैं,उत्कृष्ट गतिशील और स्थैतिक कठोरता और कोई विरूपण के परिणामस्वरूप. काम की मेज की सतह पर काम करने वाले टुकड़े को क्लैंप करने के लिए बारीकी से मशीनीकृत, तर्कसंगत रूप से व्यवस्थित टी-स्लॉट हैं। बिस्तर के आधार के प्रत्येक तरफ दो उच्च-सटीक रैखिक गाइड लगाए गए हैं,गाइड स्लाइड पर बल वितरण सुनिश्चित करना और मशीन उपकरण की कठोरता और तन्यता और संपीड़न शक्ति में काफी सुधार करनाड्राइव प्रणाली दो तरफा ड्राइव के लिए एक एसी सर्वो मोटर और एक सटीक गेंद पेंच जोड़ी का उपयोग करती है, जिससे गैन्ट्री वाई-अक्ष दिशा में आगे बढ़ सकती है।समायोज्य बोल्ट बिस्तर और काम की मेज के स्तर के आसान समायोजन के लिए बिस्तर की निचली सतह पर वितरित कर रहे हैं.

2मोबाइल गैन्ट्री:
मोबाइल गैन्ट्री ग्रे लोहे (HT250) से डाली और मशीनीकृत है। गैन्ट्री के सामने दो उच्च भार ले जाने वाले रोलिंग रैखिक गाइड जोड़े, सटीक गेंद शिकंजा जोड़े के दो सेट,और दो सर्वो मोटर, जो पावर हेड स्लाइड को Y-अक्ष के साथ आगे बढ़ने में सक्षम बनाता है। प्रत्येक पावर हेड स्लाइड एक ड्रिलिंग पावर हेड से लैस है।गैन्ट्री आंदोलन परिशुद्धता युग्मन के माध्यम से गेंद शिकंजा ड्राइव सर्वो मोटर्स द्वारा प्राप्त किया जाता है.

3चलती सेडल
चलती सीढ़ी एक परिशुद्धता कास्ट आयरन संरचनात्मक घटक है। यह दो उच्च भार ले जाने वाले सीएनसी कठोर गाइड स्लाइड, एक परिशुद्धता गेंद पेंच जोड़ी,और एक उच्च परिशुद्धता वाले ग्रहों के कम करनेवाला एक सर्वो मोटर से जुड़ा हुआ है. यह ड्रिलिंग हेड को Z-अक्ष के साथ आगे बढ़ने के लिए ड्राइव करता है, जिससे तेजी से अग्रिम, फ़ीड, तेजी से रिट्रैक्शन और स्टॉप क्रियाएं संभव होती हैं। इसमें स्वचालित चिप तोड़ने, चिप हटाने और ठहराव कार्य भी होते हैं.

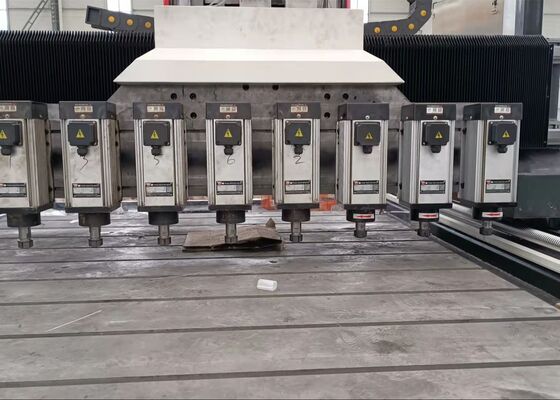

4ड्रिलिंग पावर हेड:
ड्रिलिंग पावर हेड एक समर्पित तीन चरण धुरी मोटर का उपयोग करता है, जो सीधे एक सटीक धुरी को चलाता है। धुरी एक पांच पंक्ति जापानी कोणीय संपर्क असर (तीन सामने,दो रियर) स्टेपलेस गति विनियमन प्राप्त करने के लिए. फीड एक सर्वो मोटर और गेंद पेंच द्वारा संचालित किया जाता है। एक्स और वाई अक्षों को सेमी-क्लोज्ड-लूप नियंत्रण का उपयोग करके जोड़ा जा सकता है, जो रैखिक और परिपत्र इंटरपोलेशन कार्यों को सक्षम करता है।धुरी के अंत एक ईआर उपकरण धारक है.
