उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| स्थिति: | नया | अधिकतम। आकार की चौड़ाई x ऊंचाई: | 1250x600 मिमी |
|---|---|---|---|
| मिन। आकार की चौड़ाई x ऊंचाई: | 200 × 75 मिमी | अधिकतम बीम लंबाई: | 12000 मिमी |
| मुख्य धुरी: | 3 | मुख्य धुरी मॉडल: | BT40 |
| मोटर पावरर: | 3*11kw | स्पिंडल गति: | 200 ~ 3000 आर / मिनट |

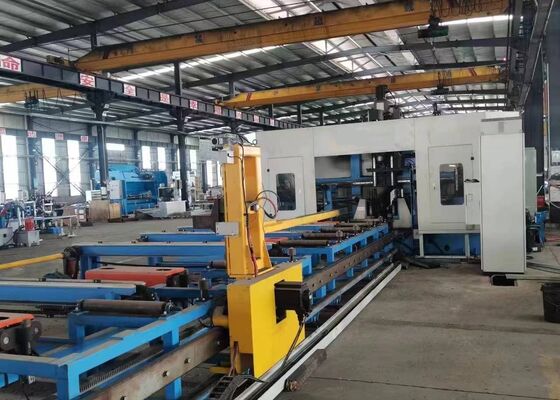

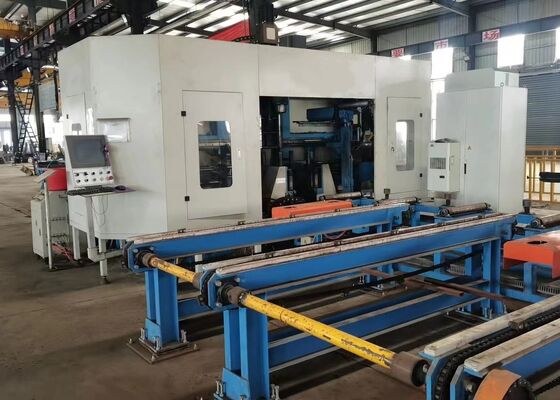

मॉडल BHD1250C सीएनसी एच बीम ड्रिलिंग सॉइंग एंड शीरिंग मशीन लाइन BT40 मुख्य धुरी
उत्पाद का परिचय:
यह सीएनसी बीम ड्रिलिंग लाइन विशेष रूप से एच बीम संरचनात्मक घटकों पर उच्च परिशुद्धता ड्रिलिंग अनुप्रयोगों के लिए इंजीनियर है। तीन उच्च गति परिशुद्धता धुरी इकाइयों से लैस है,मशीन उत्कृष्ट मशीनिंग सटीकता और परिचालन सुविधा के साथ कुशल बहु-दिशात्मक ड्रिलिंग प्रदर्शन प्रदान करती हैइस्पात निर्माण उद्योग के लिए एक विश्वसनीय और उन्नत प्रसंस्करण समाधान के रूप में, इसे विभिन्न क्षेत्रों में व्यापक रूप से लागू किया जाता है, जिसमें निर्माण इस्पात संरचनाएं, पुल इंजीनियरिंग,ट्रांसमिशन टॉवर निर्माण, और बड़े पैमाने पर ग्रिड संरचना परियोजनाएं।
उत्पाद विन्यास की जानकारी:
| एच बीम पैरामीटर | अधिकतम आकार चौड़ाई x ऊंचाई | 1250x600 मिमी | |
| न्यूनतम आकार चौड़ाई x ऊंचाई | 200×75 मिमी | ||
| अधिकतम किरण की लंबाई | 12000 मिमी | ||
| मुख्य धुरी | Qty. | 3 | |
| मॉडल | बीटी40 | ||
| मोटर शक्ति | 3x11 किलोवाट | ||
| धुरी की गति | 200~3000 रु/मिनट | ||
| अधिकतम छेद व्यास | φ40 मिमी | ||
| मोटर शक्ति | फ़ीड सर्वो मोटर की शक्ति | 2x3 किलोवाट | |
| पोजिशनिंग सर्वो मोटर पावर | 2x3 किलोवाट | ||
| प्रसंस्करण सटीकता | छेद दूरी विचलन | 1 मीटर के भीतर दो छेद | ±0.5 |
| अनुमेय विचलन मूल्य छेद की दूरी के प्रत्येक अतिरिक्त 1 मीटर के लिए ±0.2 मिमी बढ़ जाता है, और अधिकतम ±2 मिमी से अधिक नहीं है | |||
| अंतिम मार्जिन विचलन | ±1.0 मिमी | ||
| हाइड्रोलिक प्रणाली | हाइड्रोलिक पंप दबाव | 7 एमपीए | |
| तेल पंप मोटर की शक्ति | 7 किलोवाट | ||
| विद्युत प्रणाली | नियंत्रण विधि | पीएलसी | |
| सीएनसी अक्षों की संख्या | 7 | ||
| कुल आकार (L x W x H) | 32000x6200x4000 | ||
उत्पाद की विशेषताएं
13 डी सीएनसी एच बीम ड्रिलिंग और काटने की मशीन में एक भारी शुल्क मशीन फ्रेम, सीएनसी फ़ीडिंग सिस्टम, सामग्री हैंडलिंग सिस्टम, विद्युत नियंत्रण प्रणाली, हाइड्रोलिक सिस्टम, शीतलन प्रणाली शामिल है,स्नेहन प्रणाली, स्क्रैप संग्रह इकाई, और अन्य सहायक इकाइयों. एक स्थिर मशीन बिस्तर और चल टुकड़ा विन्यास के साथ डिजाइन,उपकरण विशेष रूप से बड़े आकार के एच बीमों के मशीनिंग के लिए डिज़ाइन किया गया हैयह उच्च प्रसंस्करण दक्षता, विश्वसनीय परिचालन स्थिरता और सुसंगत मशीनिंग प्रदर्शन प्रदान करते हुए निरंतर स्वचालित उत्पादन को सक्षम करता है।
2मशीन संरचना में मुख्य मशीन बिस्तर, सीएनसी स्लाइडिंग टेबल असेंबली, समर्थन तंत्र, ऊपरी क्लैंपिंग इकाइयां, साइड क्लैंपिंग इकाइयां और वर्कपीस डिटेक्शन सिस्टम शामिल हैं।सीएनसी स्लाइडिंग इकाइयों में फिक्स्ड साइड स्लाइड शामिल हैंविशेष रूप से एच बीम प्रसंस्करण के लिए विकसित, प्रत्येक स्लाइडिंग असेंबली में एक स्लाइडिंग प्लेट, स्लाइड बेस, स्पिंडल हेडस्टॉक,उच्च गति यांत्रिक धुरी, उपकरण सिलेंडर, चर आवृत्ति मोटर, सर्वो मोटर, रैखिक गाइडवे और सटीक लीड शिकंजा, सटीक स्थिति, चिकनी गति और स्थिर मशीनिंग प्रदर्शन प्रदान करते हैं।
3. सीएनसी खिला प्रणाली में समर्थन ब्रैकेट, रैक-एंड-पिनियन ट्रांसमिशन तंत्र, सर्वो मोटर्स, reducers, और खिला manipulators शामिल हैं।खिला manipulator ठीक से एक्स अक्ष के साथ एच बीम workpieces ले जाता है, सटीक खिला नियंत्रण, स्थिर सामग्री की स्थिति, और पूरे मशीनिंग ऑपरेशन के दौरान विश्वसनीय वर्कपीस हस्तांतरण सुनिश्चित करता है।

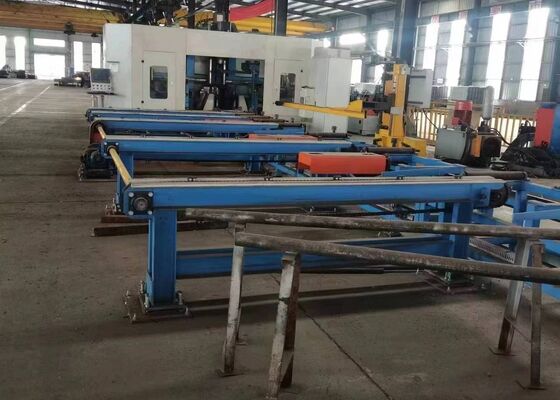

4सामग्री हैंडलिंग प्रणाली में एक इनफूड कन्वेयर और एक आउटफूड कन्वेयर दोनों शामिल हैं। इनफूड कन्वेयर कन्वेयर समर्थन संरचनाओं, समर्थन रोलर्स,और पार्श्व स्थिति तंत्र, जो स्टील प्रोफाइल के परिवहन, सटीक वाई-अक्ष स्थिति और सीएनसी फीडिंग सिस्टम के साथ समन्वित सामग्री लोडिंग को सुविधाजनक बनाते हैं,इस प्रकार कुशल और स्थिर workpiece खिला सुनिश्चितआउट-फीड कन्वेयर में डिस्चार्ज सपोर्ट और रोलर असेंबली शामिल हैं, जो मशीनिंग प्रक्रिया के बाद तैयार वर्कपीस के चिकनी और विश्वसनीय परिवहन की अनुमति देते हैं।
5शीतलन प्रणाली ड्रिलिंग संचालन के दौरान उत्पन्न गर्मी को प्रभावी ढंग से नियंत्रित करने के लिए तेल धुंध स्नेहन प्रौद्योगिकी के साथ आंतरिक और बाहरी शीतलन विधियों के संयोजन का उपयोग करती है।यह अनुकूलित शीतलन समाधान शीतलक खपत को कम करता है, कुल उत्पादन लागत को कम करता है, स्वच्छ और पर्यावरण के प्रति अधिक जिम्मेदार निर्माण का समर्थन करता है,और थर्मल पहनने और गर्मी से संबंधित उपकरण गिरावट को कम करके ड्रिल उपकरण सेवा जीवन को बढ़ाता है.
6हाइड्रोलिक प्रणाली ऊपरी क्लैंपिंग तंत्र, साइड क्लैंपिंग तंत्र, उपकरण सिलेंडर और अन्य हाइड्रोलिक रूप से संचालित घटकों के लिए विश्वसनीय हाइड्रोलिक शक्ति प्रदान करती है।यह पूरे मशीनिंग चक्र के दौरान विश्वसनीय मशीन संचालन बनाए रखते हुए सुरक्षित और स्थिर workpiece clamping सुनिश्चित करता है.
7. वायवीय प्रणाली खिलाई जा रही है, डिटेक्शन सिलेंडर, और अन्य वायवीय संचालित घटकों के लिए संपीड़ित हवा शक्ति प्रदान करता है. यह तेजी से actuation, प्रतिक्रिया नियंत्रण सुनिश्चित करता है,और प्रासंगिक मशीन तंत्र के विश्वसनीय स्वचालित संचालन.
8स्नेहन प्रणाली केंद्रीकृत स्वचालित स्नेहन और मैनुअल स्नेहन विधियों को जोड़ती है।केंद्रीकृत स्नेहन प्रणाली महत्वपूर्ण चलती घटकों के लिए समय पर और सटीक रूप से मापा स्नेहन प्रदान करता है, जिसमें रैखिक गाइडवे और सटीक लीड स्क्रू असेंबली शामिल हैं, जो लंबे समय तक मशीनिंग सटीकता और उपकरण विश्वसनीयता बनाए रखते हुए यांत्रिक घर्षण और पहनने को प्रभावी ढंग से कम करते हैं।
9मशीन नियंत्रण प्रणाली में एक औद्योगिक कंप्यूटर, पीएलसी नियंत्रक और संबंधित नियंत्रण घटकों को एकीकृत किया गया है ताकि मशीन के बुद्धिमान और स्वचालित संचालन को प्राप्त किया जा सके।प्रसंस्करण कार्यक्रम सीएडी चित्रों को आयात करके या यूएसबी इंटरफेस या कीबोर्ड इनपुट के माध्यम से मशीनिंग मापदंडों को दर्ज करके उत्पन्न किए जा सकते हैंयह प्रणाली आवश्यकता पड़ने पर निर्दिष्ट भाग संख्याओं के अनुसार मशीनिंग कार्यक्रमों को संग्रहीत, वापस बुलाया, प्रदर्शित और स्थानांतरित करने की अनुमति देती है।यह पूरी उत्पादन चक्र के पूर्ण स्वचालित निष्पादन का समर्थन करते हुए व्यक्तिगत मशीनिंग मापदंडों को मैन्युअल रूप से समायोजित करने की अनुमति देता है, परिचालन लचीलापन, उत्पादन दक्षता और समग्र विनिर्माण उत्पादकता में काफी वृद्धि।
नमूना प्रदर्शन सत्रों के दौरान, सीएनसी बीम और शीट धातु ड्रिलिंग, अंकन,और कतरनी मशीन प्रभावी ढंग से विभिन्न flange चौड़ाई और वेब मोटाई के साथ मानक एच बीम नमूनों का उपयोग कर अपनी प्रसंस्करण क्षमताओं को प्रदर्शित करता है, विभिन्न आयामों में चैनल स्टील के नमूनों के साथ। प्रदर्शन किए गए वर्कपीस स्पष्ट रूप से मशीन की सटीक छेद की स्थिति प्राप्त करने की क्षमता को दर्शाता है,साफ और सटीक टॉप किए गए धागे, और स्पष्ट रूप से परिभाषित अंकन पैटर्न, इसकी उत्कृष्ट मशीनिंग सटीकता, प्रक्रिया स्थिरता का एक व्यापक प्रदर्शन प्रदान करते हैं,और व्यावहारिक औद्योगिक अनुप्रयोगों में परिचालन विश्वसनीयता.
उच्च गति सीएनसी एच-बीम ड्रिलिंग, मार्किंग, और कतरनी मशीन मुख्य रूप से इस्पात संरचना विनिर्माण सुविधाओं और पुल निर्माण परियोजनाओं में उपयोग किया जाता है।यह फ्रेम और समर्थन संरचनाओं में उपयोग किए जाने वाले एच बीमों का सटीक मशीनिंग सुनिश्चित करता हैपुल निर्माण में उपकरण एच बीम पर उच्च परिशुद्धता ड्रिलिंग संचालन करता है,पुलों की संरचनात्मक अखंडता में सुधार और उन्हें दीर्घकालिक भारों का प्रभावी ढंग से सामना करने में सक्षम बनानाअपनी असाधारण परिचालन दक्षता के साथ, यह मशीन इन आवश्यक बुनियादी ढांचा क्षेत्रों के लिए विश्वसनीय समर्थन प्रदान करती है, जिससे संबंधित परियोजनाओं की सुचारू प्रगति में योगदान मिलता है।
