उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| स्थिति: | नया | अधिकतम। आकार की चौड़ाई x ऊंचाई: | 1250x600 मिमी |
|---|---|---|---|
| मिन। आकार की चौड़ाई x ऊंचाई: | 200 × 75 मिमी | अधिकतम बीम लंबाई: | 12000 मिमी |
| मुख्य धुरी: | 3 | मुख्य धुरी मॉडल: | BT40 |
| मोटर पावरर: | 3*11kw | स्पिंडल गति: | 200 ~ 3000 आर / मिनट |

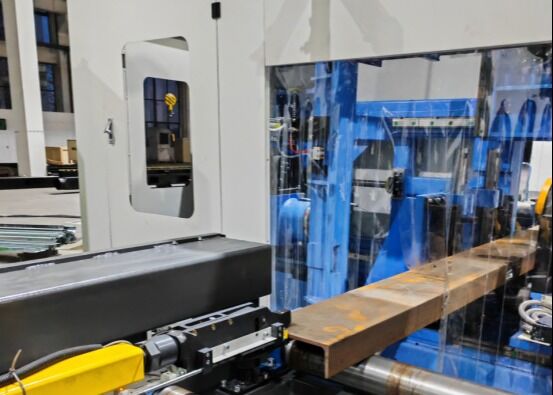

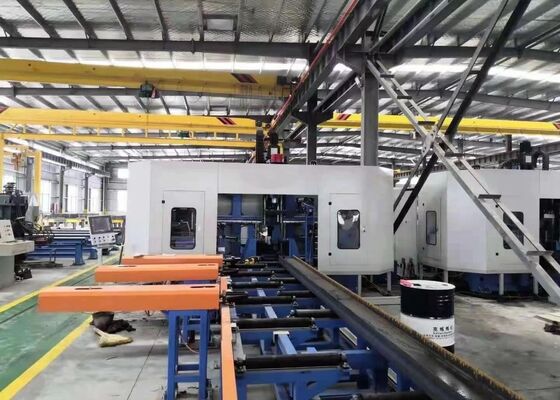

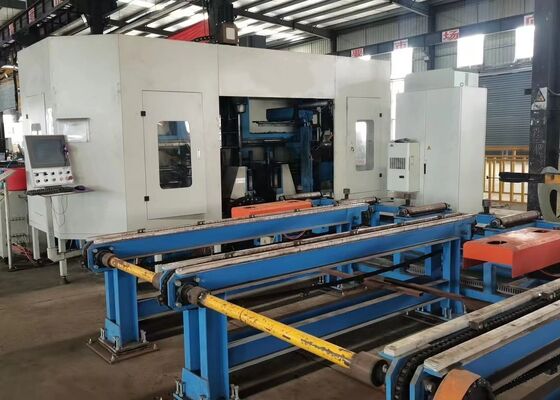

40 मिमी अधिकतम छेद व्यास सीएनसी मैं बीम ड्रिलिंग पीएलसी नियंत्रण के साथ काटने और काटने मशीन लाइन
उत्पाद का परिचय:
यह सीएनसी बीम ड्रिलिंग लाइन विशेष रूप से एच बीम संरचनात्मक घटकों पर उच्च परिशुद्धता ड्रिलिंग संचालन के लिए विकसित किया गया है। तीन उच्च गति परिशुद्धता धुरी इकाइयों की विशेषता है,मशीन उत्कृष्ट मशीनिंग सटीकता बनाए रखते हुए कुशल बहु-कोण ड्रिलिंग क्षमता प्रदान करता हैसंरचनात्मक इस्पात निर्माण उद्योग के लिए एक उन्नत और विश्वसनीय प्रसंस्करण समाधान के रूप में,उपकरण का व्यापक रूप से निर्माण इस्पात संरचनाओं में उपयोग किया जाता है, ब्रिज इंजीनियरिंग, ट्रांसमिशन टॉवर निर्माण, बड़े पैमाने पर ग्रिड संरचनाएं और अन्य भारी शुल्क स्टील प्रसंस्करण अनुप्रयोग।
उत्पाद विन्यास की जानकारी:
| एच बीम पैरामीटर | अधिकतम आकार चौड़ाई x ऊंचाई | 1250x600 मिमी | |
| न्यूनतम आकार चौड़ाई x ऊंचाई | 200×75 मिमी | ||
| अधिकतम किरण की लंबाई | 12000 मिमी | ||
| मुख्य धुरी | Qty. | 3 | |
| मॉडल | बीटी40 | ||
| मोटर शक्ति | 3x11 किलोवाट | ||
| धुरी की गति | 200~3000 रु/मिनट | ||
| अधिकतम छेद व्यास | φ40 मिमी | ||
| मोटर शक्ति | फ़ीड सर्वो मोटर की शक्ति | 2x3 किलोवाट | |
| पोजिशनिंग सर्वो मोटर पावर | 2x3 किलोवाट | ||
| प्रसंस्करण सटीकता | छेद दूरी विचलन | 1 मीटर के भीतर दो छेद | ±0.5 |
| अनुमेय विचलन मूल्य छेद की दूरी के प्रत्येक अतिरिक्त 1 मीटर के लिए ±0.2 मिमी बढ़ जाता है, और अधिकतम ±2 मिमी से अधिक नहीं है | |||
| अंतिम मार्जिन विचलन | ±1.0 मिमी | ||
| हाइड्रोलिक प्रणाली | हाइड्रोलिक पंप दबाव | 7 एमपीए | |
| तेल पंप मोटर की शक्ति | 7 किलोवाट | ||
| विद्युत प्रणाली | नियंत्रण विधि | पीएलसी | |
| सीएनसी अक्षों की संख्या | 7 | ||
| कुल आकार (L x W x H) | 32000x6200x4000 | ||
उत्पाद की विशेषताएं
1. 3 डी सीएनसी एच बीम ड्रिलिंग और काटने की मशीन एक भारी शुल्क मशीन फ्रेम, सीएनसी खिला प्रणाली, सामग्री हैंडलिंग प्रणाली, विद्युत नियंत्रण प्रणाली, हाइड्रोलिक प्रणाली, शीतलन प्रणाली,स्नेहन प्रणाली, स्क्रैप संग्रह इकाई, और अन्य सहायक इकाइयों. एक स्थिर मशीन बिस्तर और चल टुकड़ा विन्यास की विशेषता,उपकरण विशेष रूप से बड़े आकार के एच बीम मशीनिंग आवश्यकताओं को समायोजित करने के लिए डिज़ाइन किया गया हैयह उच्च प्रसंस्करण दक्षता, विश्वसनीय परिचालन स्थिरता और सुसंगत मशीनिंग गुणवत्ता प्रदान करते हुए निरंतर स्वचालित उत्पादन का समर्थन करता है।
2मशीन संरचना में मुख्य मशीन बिस्तर, सीएनसी स्लाइडिंग टेबल असेंबली, समर्थन तंत्र, ऊपरी क्लैंपिंग इकाइयां, साइड क्लैंपिंग इकाइयां और वर्कपीस डिटेक्शन सिस्टम शामिल हैं।सीएनसी स्लाइडिंग इकट्ठा फिक्स्ड पक्ष स्लाइड शामिल हैंविशेष रूप से एच बीम प्रसंस्करण के लिए इंजीनियर, प्रत्येक स्लाइडिंग असेंबली एक स्लाइडिंग प्लेट, स्लाइड बेस, स्पिंडल हेडस्टॉक,उच्च गति यांत्रिक धुरी, उपकरण सिलेंडर, चर आवृत्ति मोटर, सर्वो मोटर, रैखिक गाइडवे और सटीक लीड शिकंजा, सटीक स्थिति, चिकनी गति और विश्वसनीय मशीनिंग प्रदर्शन सुनिश्चित करते हैं।
3. सीएनसी खिला प्रणाली में समर्थन ब्रैकेट, रैक-एंड-पिनियन ट्रांसमिशन तंत्र, सर्वो मोटर्स, reducers, और खिला manipulators शामिल हैं।खिला manipulator सटीक रूप से एक्स अक्ष के साथ एच बीम workpieces ले जाता है, सटीक फ़ीडिंग नियंत्रण, स्थिर वर्कपीस पोजिशनिंग और पूरे मशीनिंग चक्र में विश्वसनीय सामग्री हस्तांतरण प्रदान करता है।
4सामग्री हैंडलिंग प्रणाली में एक इनफूड कन्वेयर और एक आउटफूड कन्वेयर दोनों शामिल हैं। इनफूड कन्वेयर में कन्वेयर समर्थन संरचनाएं, समर्थन रोल शामिल हैं,और पार्श्व स्थिति तंत्र, जो स्टील प्रोफाइलों के कुशल परिवहन, सटीक Y-अक्ष स्थिति और सीएनसी फीडिंग सिस्टम के साथ संयोजन में सामग्री लोडिंग को सक्षम बनाता है।इस विन्यास चिकनी और स्थिर workpiece खिला सुनिश्चित करता हैआउट-फीड कन्वेयर में डिस्चार्ज सपोर्ट और रोलर असेंबली शामिल हैं, जो मशीनिंग के बाद तैयार वर्कपीस के विश्वसनीय और निरंतर परिवहन की सुविधा प्रदान करते हैं।
5शीतलन प्रणाली ड्रिलिंग संचालन के दौरान उत्पन्न गर्मी को प्रभावी ढंग से प्रबंधित करने के लिए तेल धुंध स्नेहन प्रौद्योगिकी के साथ आंतरिक और बाहरी शीतलन विधियों को जोड़ती है।यह अनुकूलित शीतलन विन्यास शीतलक की खपत को कम करता है, उत्पादन से जुड़ी परिचालन लागतों को कम करता है, स्वच्छ और पर्यावरण के प्रति अधिक जिम्मेदार विनिर्माण को बढ़ावा देता है,और थर्मल पहनने और गर्मी से प्रेरित उपकरण गिरावट को कम करके ड्रिल उपकरण सेवा जीवन का विस्तार करता है.
6हाइड्रोलिक प्रणाली ऊपरी क्लैंपिंग तंत्र, साइड क्लैंपिंग तंत्र, उपकरण सिलेंडर और अन्य हाइड्रोलिक रूप से संचालित घटकों को विश्वसनीय हाइड्रोलिक शक्ति प्रदान करती है।यह पूरे मशीनिंग चक्र के दौरान विश्वसनीय मशीन संचालन सुनिश्चित करते हुए सुरक्षित और स्थिर वर्कपीस निर्धारण प्रदान करता है.
7. वायवीय प्रणाली फ़ीडिंग मैनिपुलेटर, डिटेक्शन सिलेंडर और अन्य वायवीय संचालित घटकों को संपीड़ित हवा की शक्ति प्रदान करती है। यह तेजी से संचालित, प्रतिक्रियाशील संचालन प्रदान करती है,और संबंधित मशीन तंत्र के लिए विश्वसनीय स्वचालित प्रदर्शन.
8स्नेहन प्रणाली में केंद्रीकृत स्वचालित स्नेहन और मैनुअल स्नेहन प्रक्रियाओं का संयोजन किया गया है।केंद्रीकृत स्नेहन प्रणाली महत्वपूर्ण चलती घटकों के लिए समय पर और सटीक रूप से नियंत्रित स्नेहन प्रदान करती है, जिसमें रैखिक गाइडवे और सटीक लीड स्क्रू असेंबली शामिल हैं। यह लंबे समय तक मशीनिंग सटीकता और समग्र उपकरण विश्वसनीयता को बनाए रखते हुए घर्षण और यांत्रिक पहनने को प्रभावी ढंग से कम करता है.
9मशीन नियंत्रण प्रणाली में एक औद्योगिक कंप्यूटर, पीएलसी नियंत्रक और संबंधित नियंत्रण घटकों को एकीकृत किया गया है ताकि बुद्धिमान और स्वचालित उपकरण संचालन प्रदान किया जा सके।मशीनिंग प्रोग्राम सीएडी ड्राइंग आयात करके या यूएसबी इंटरफेस या कीबोर्ड इनपुट के माध्यम से प्रसंस्करण मापदंडों को दर्ज करके उत्पन्न किए जा सकते हैंयह प्रणाली आवश्यक होने पर निर्दिष्ट भाग संख्याओं के अनुसार मशीनिंग कार्यक्रमों के भंडारण, पुनर्प्राप्ति, प्रदर्शन और हस्तांतरण का समर्थन करती है।व्यक्तिगत मशीनिंग मापदंडों को भी मैन्युअल रूप से समायोजित किया जा सकता है, जबकि संपूर्ण उत्पादन चक्र स्वचालित रूप से निष्पादित किया जा सकता है, जिससे परिचालन लचीलापन, उत्पादन दक्षता और समग्र विनिर्माण उत्पादकता में काफी सुधार होता है।
नमूना प्रदर्शन सत्रों के दौरान, सीएनसी बीम और शीट धातु ड्रिलिंग, अंकन,और कतरनी मशीन प्रभावी ढंग से विभिन्न flange चौड़ाई और वेब मोटाई के साथ मानक एच बीम नमूनों का उपयोग कर अपनी प्रसंस्करण क्षमताओं को प्रदर्शित करता है, विभिन्न आयामों में चैनल स्टील के नमूनों के साथ। प्रदर्शन किए गए वर्कपीस स्पष्ट रूप से मशीन की सटीक छेद की स्थिति प्राप्त करने की क्षमता को दर्शाता है,साफ और सटीक टॉप किए गए धागे, और स्पष्ट रूप से परिभाषित अंकन पैटर्न, इसकी उत्कृष्ट मशीनिंग सटीकता, प्रक्रिया स्थिरता का एक व्यापक प्रदर्शन प्रदान करते हैं,और व्यावहारिक औद्योगिक अनुप्रयोगों में परिचालन विश्वसनीयता.
उच्च गति सीएनसी एच-बीम ड्रिलिंग, मार्किंग, और कतरनी मशीन मुख्य रूप से इस्पात संरचना विनिर्माण सुविधाओं और पुल निर्माण परियोजनाओं में उपयोग किया जाता है।यह फ्रेम और समर्थन संरचनाओं में उपयोग किए जाने वाले एच बीमों का सटीक मशीनिंग सुनिश्चित करता हैपुल निर्माण में उपकरण एच बीम पर उच्च परिशुद्धता ड्रिलिंग संचालन करता है,पुलों की संरचनात्मक अखंडता में सुधार और उन्हें दीर्घकालिक भारों का प्रभावी ढंग से सामना करने में सक्षम बनानाअपनी असाधारण परिचालन दक्षता के साथ, यह मशीन इन आवश्यक बुनियादी ढांचा क्षेत्रों के लिए विश्वसनीय समर्थन प्रदान करती है, जिससे संबंधित परियोजनाओं की सुचारू प्रगति में योगदान मिलता है।
