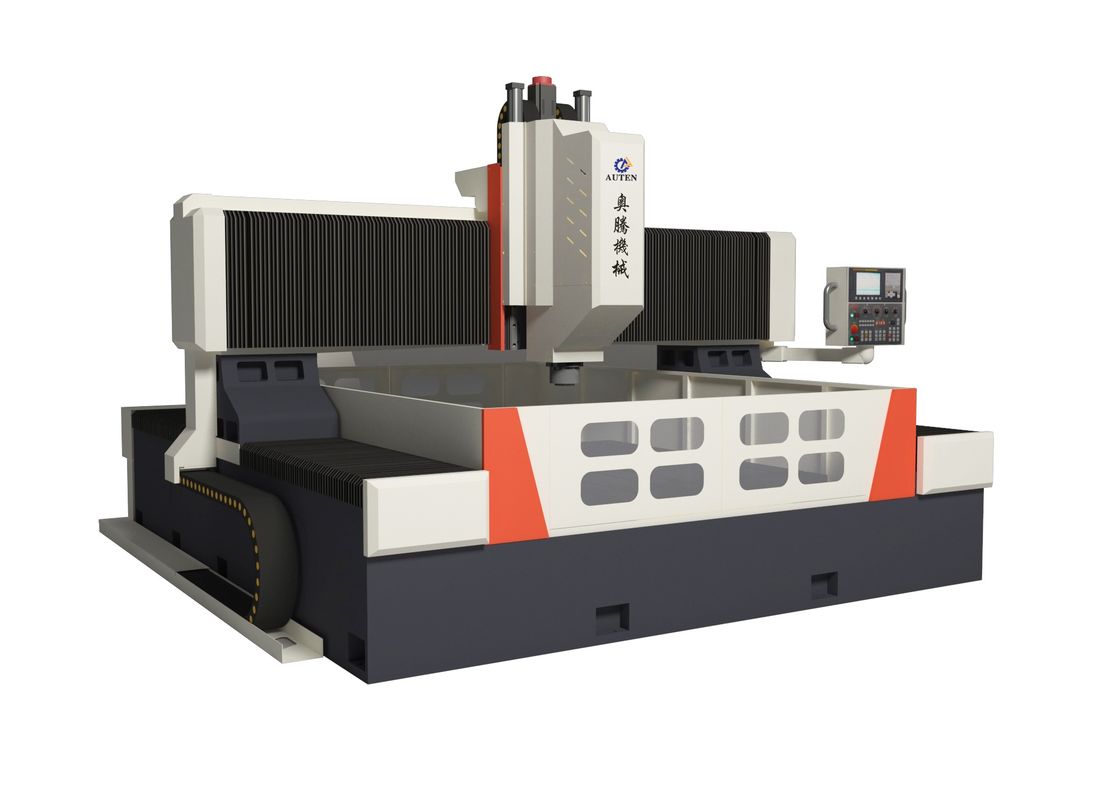

180 मिमी अधिकतम मोटाई सीएनसी प्लेट ड्रिलिंग और टैपिंग मशीन स्पिंडल टेपर BT50-150

180 मिमी अधिकतम मोटाई सीएनसी प्लेट ड्रिलिंग और टैपिंग मशीन स्पिंडल टेपर BT50-150

आवेदनः

इसका उपयोग मुख्य रूप से प्रभावी सीमा के भीतर मोटाई के साथ फ्लैंग्स, डिस्क, छल्ले और प्लेटों सहित वर्कपीस के उच्च दक्षता ड्रिलिंग के लिए किया जाता है।छेद और अंधेरे छेद के माध्यम से दोनों एकल सामग्री भागों और मिश्रित सामग्री पर ड्रिल किया जा सकता है. मशीन उपकरण की मशीनिंग प्रक्रिया को डिजिटल रूप से नियंत्रित किया जाता है, जिसमें अत्यधिक सुविधाजनक संचालन होता है। यह स्वचालन, उच्च परिशुद्धता, बहु-विविध उत्पादन का एहसास करने में सक्षम है,और बड़े पैमाने पर निर्माण.

1ड्रिलिंग पावर हेड:

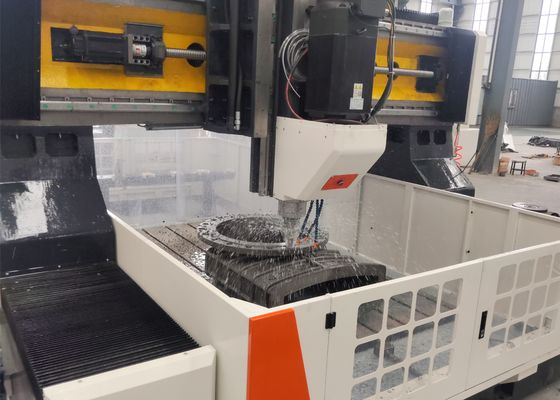

ड्रिलिंग पावर हेड एक समर्पित सर्वो धुरी मोटर से लैस है जो एक विशेष परिशुद्धता धुरी को चलाने के लिए गति में कमी और टोक़ वृद्धि के लिए एक दांत वाले सिंक्रोनस बेल्ट का उपयोग करता है.स्पिंडल में छह पंक्तियों के जापानी कोणीय संपर्क बीयरिंगों (चार सामने और दो पीछे) की एक संरचना शामिल है ताकि गति परिवर्तन को प्राप्त किया जा सके।यह एक वायवीय उपकरण परिवर्तन प्रणाली के साथ सुसज्जित है, सटीक, तेजी से, और सुविधाजनक उपकरण प्रतिस्थापन सुनिश्चित करता है। खिला गति सर्वो मोटर्स और गेंद शिकंजा द्वारा संचालित है। एक्स और वाई अक्ष लिंक करने में सक्षम हैं और अर्ध-बंद-लूप नियंत्रण को अपनाते हैं,रैखिक और आर्क इंटरपोलेशन कार्यों को सक्षम. धुरी के अंत में एक BT50 कॉपर छेद होता है और यह एक उच्च गति वाले घूर्णी जोड़ से सुसज्जित होता है, जो उच्च गति वाले यू-ड्रिलिंग केंद्र के साथ प्रसंस्करण की अनुमति देता है।

2ट्रांसमिशन डिवाइस:

ताइवान से आयातित गाइड रेल और स्लाइडर का उच्च परिशुद्धता वाला डिजाइन सुचारू संचालन सुनिश्चित करता है और भारी भार क्षमता को प्रभावी ढंग से बढ़ाता है।

एक्स-अक्ष और जेड-अक्ष में क्रमशः क्षैतिज और ऊर्ध्वाधर आंदोलन के लिए मार्गदर्शन और भार-रहन रेल के रूप में दो रोलिंग रैखिक गाइड का उपयोग किया जाता है।यह विन्यास उच्च गति ड्रिलिंग की तकनीकी आवश्यकताओं को पूरा करता हैसंचरण के लिए, एक्स-अक्ष और जेड-अक्ष सटीक गेंद शिकंजा को घूर्णन में चलाने के लिए एसी सर्वो मोटर्स का उपयोग करते हैं, जिससे रैखिक गति प्राप्त होती है।

b. Y-अक्ष दोनों पक्षों पर दो भारी शुल्क रोलिंग रैखिक गाइडों से सुसज्जित है, जिनमें से एक में एक साइड-माउंटेड संरचना है, जो सामूहिक रूप से Y-अक्ष स्लाइडिंग ट्रैक का गठन करती है।यह सेटअप गैन्ट्री फ्रेम की उच्च कठोरता और शक्ति आवश्यकताओं को पूरा करता है, जबकि कम घर्षण गुणांक, उच्च गति गति, उत्कृष्ट कंपन अवशोषण प्रदर्शन और लंबे सेवा जीवन जैसे तकनीकी लाभ भी प्रदान करता है।वाई-अक्ष ट्रांसमिशन दोहरी सर्वो मोटर सिंक्रोनस ड्राइव तकनीक को गोद लेती है, इस प्रकार गैन्ट्री फ्रेम को स्थानांतरित करना और सीएनसी प्रसंस्करण को सक्षम करना।

3स्वचालित स्नेहन यंत्र और सुरक्षा यंत्र:

इस मशीन उपकरण ताइवान से एक मूल आयतनिक आंशिक दबाव स्वचालित स्नेहन डिवाइस से लैस है,जो स्वचालित रूप से सभी गतिज जोड़े जैसे गाइड रेल को चिकनाई करने में सक्षम है, शिकंजा और रैक बिना किसी मृत क्षेत्रों के, इस प्रकार मशीन उपकरण की सेवा जीवन सुनिश्चित करते हैं। मशीन उपकरण की एक्स अक्ष और वाई अक्ष धूल के प्रतिरोधी कवर के साथ सुसज्जित हैं,और जलरोधक छिड़काव baffles कार्यक्षेत्र के चारों ओर स्थापित कर रहे हैं.

4. स्वचालित चिप कन्वेयर और सर्कुलेशन कूलिंग डिवाइस:

एक स्वचालित चिप कन्वेयर कार्यबेंच के पीछे स्थापित है, जिसके अंत में एक फ़िल्टर लगाया गया है। स्वचालित चिप कन्वेयर एक फ्लैट-चेन डिजाइन को अपनाता है। एक तरफ एक शीतलन पंप लगाया गया है,और इसका आउटलेट एक नली के माध्यम से केंद्रीय जल निस्पंदन प्रणाली से जुड़ा हुआ हैशीतल द्रव चिप कन्वेयर में बहता है, जिसके बाद चिप कन्वेयर लिफ्ट पंप शीतल द्रव को केंद्रीय आउटलेट निस्पंदन प्रणाली में पंप करता है।फ़िल्टर्ड शीतल द्रव फिर काटने शीतलन प्रयोजनों के लिए एक उच्च दबाव शीतलन पंप द्वारा परिसंचारी है.

यह एक स्क्रैप परिवहन ट्रॉली से भी सुसज्जित है, जो लोहे के स्क्रैप के सुविधाजनक परिवहन की सुविधा देता है। इस उपकरण में आंतरिक और बाहरी उपकरण शीतलन प्रणाली दोनों शामिल हैंःउच्च गति के ड्रिलिंग के दौरान, उपकरण को आंतरिक जल निर्वहन के माध्यम से ठंडा किया जाता है, जबकि बाहरी शीतलन का उपयोग हल्के पीसने के संचालन के लिए किया जाता है।

एसविनिर्देश:
