उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| Function: | Drilling and Tapping | अधिकतम। आकार की चौड़ाई x ऊंचाई: | 700 × 500 मिमी |
|---|---|---|---|
| मिन। आकार की चौड़ाई x ऊंचाई: | 100 × 100 मिमी | बीम की लंबाई: | 2000 ～ 12200 मिमी |
| मुख्य धुरी: | BT40 | मोटर -शक्ति: | 11kw |
| स्पिंडल की गति: | 100 ～ 3000 आर/मिनट | छेद व्यास: | φ5 φ φ30 मिमी |
| प्रमुखता देना: | सीएनसी उपकरण पीसने की मशीन,सीएनसी आंतरिक पीसने की मशीन |
||

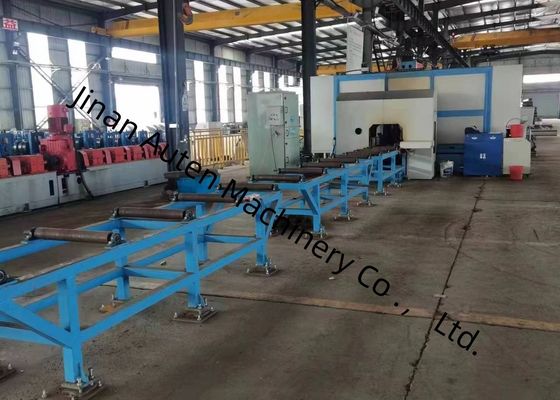

शक्तिशाली हाइड्रोलिक और वायवीय सिस्टम सीएनसी एच बीम ड्रिलिंग और टैपिंग मशीन कुल शक्ति 52KW
अनुप्रयोग उद्योग:

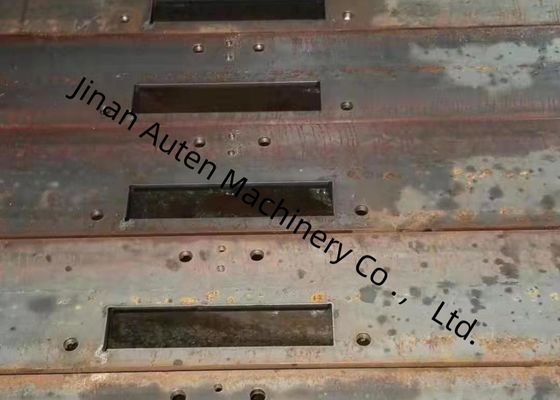

यह मशीन टूल मुख्य रूप से एच-आकार के स्टील पर ड्रिलिंग संचालन के लिए डिज़ाइन किया गया है। यह वर्कपीस ड्रिलिंग के लिए तीन उच्च गति वाले सटीक ड्रिलिंग स्पिंडल का उपयोग करता है, जिसमें उच्च मशीनिंग सटीकता और उपयोगकर्ता के अनुकूल संचालन होता है। स्टील संरचना उद्योग में एक अपरिहार्य उच्च-दक्षता वाले उपकरण के रूप में, इसका व्यापक रूप से निर्माण, पुलों, टावर मास्ट, ग्रिड और अन्य जैसे क्षेत्रों में उपयोग किया जाता है।
1. शीतलन प्रणाली:
ड्रिल बिट को ठंडा करने के लिए एयरोसोल शीतलन विधि का उपयोग किया जाता है, यानी, यह संपीड़ित हवा + शीतलन पानी द्वारा महसूस किया जाता है। इसके फायदे हैं कम शीतलक खपत, लागत बचत, पर्यावरण संरक्षण और ड्रिल बिट का कम घिसाव। लचीले नोजल को हेडस्टॉक पर स्थापित किया गया है, और नोजल की स्प्रे स्थिति को आसानी से समायोजित किया जा सकता है, ताकि यह हमेशा ड्रिल बिट को ठंडा कर सके।
2. हाइड्रोलिक प्रणाली:वर्कपीस प्रेसिंग डिवाइस को शक्ति प्रदान करें।
3. वायवीय प्रणाली:इसका उपयोग साइड थ्रस्टर, मुख्य शाफ्ट ब्लोइंग आदि को शक्ति प्रदान करने के लिए किया जाता है।
4. स्नेहन प्रणाली:
यह केंद्रीकृत स्नेहन और मैनुअल स्नेहन के संयोजन को अपनाता है। कुछ रैखिक गाइड और लीड स्क्रू के नियमित और मात्रात्मक स्नेहन के लिए एक केंद्रीकृत स्नेहन उपकरण का उपयोग किया जाता है, और अन्य स्नेहन बिंदुओं को मैनुअल स्नेहन द्वारा चिकनाई दी जाती है।
5. विद्युत प्रणाली:
उत्पादन लाइन की नियंत्रण प्रणाली एक होस्ट कंप्यूटर और पीएलसी से बनी है।
प्रोग्रामिंग विधि: CAD चित्रों के माध्यम से स्वचालित रूप से प्रसंस्करण कार्यक्रम उत्पन्न करें।
विशेष विवरण:
| एच बीम पैरामीटर | अधिकतम आकार चौड़ाई x ऊंचाई | 700×500mm | |
| न्यूनतम आकार चौड़ाई x ऊंचाई | 100×100mm | ||
| बीम लंबाई | 2000～12200mm | ||
| मुख्य धुरी | मात्रा | 3 | |
| मॉडल | बीटी40 | ||
| मोटर शक्ति | 11 किलोवाट | ||
| धुरी गति | 100～3000 आर/मिनट | ||
| छेद व्यास | φ5～φ30 मिमी | ||
| सीएनसी अक्ष | एक्स अक्ष की सर्वो मोटर शक्ति | लगभग 5 किलोवाट | |
| क्षैतिज ड्रिलिंग पोजिशनिंग अक्ष की सर्वो मोटर शक्ति | लगभग 1.5 किलोवाट | ||
| ऊर्ध्वाधर ड्रिलिंग पोजिशनिंग अक्ष की सर्वो मोटर शक्ति | लगभग 3 किलोवाट | ||
| ड्रिलिंग इनफीडिंग की सर्वो मोटर | लगभग 2 किलोवाट | ||
| टूल पत्रिका | मात्रा | 3 | |
| प्रकार | पंक्ति शैली | ||
| टूल पत्रिका क्षमता | 4 x 3 | ||
| प्रसंस्करण सटीकता | छेद दूरी विचलन | 1 मीटर के भीतर दो छेद | ±0.5 |
| अनुमेय विचलन मान छेद दूरी के प्रत्येक अतिरिक्त 1 मीटर के लिए ±0.2 मिमी बढ़ जाता है, और अधिकतम ±2 मिमी से अधिक नहीं होता है | |||
| अंत मार्जिन विचलन | ±1.0 मिमी | ||
| मशीन का आकार | लगभग 33x5.5x3.3m | ||
| कुल शक्ति | लगभग 52 किलोवाट | ||
