उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| Condition: | New | LxW: | 3000x3000 mm |
|---|---|---|---|
| Gantry height: | 800 mm | Warranty: | 1 Year |
| Spindle taper: | BT50 | Max.drilling diameter: | Φ80 mm |
| Max.thickness: | ≤180 mm | Tapping diameter: | M3-M28 mm |
| प्रमुखता देना: | सीएनसी आंतरिक पीसने की मशीन,सीएनसी प्रोफ़ाइल पीसने की मशीन |
||

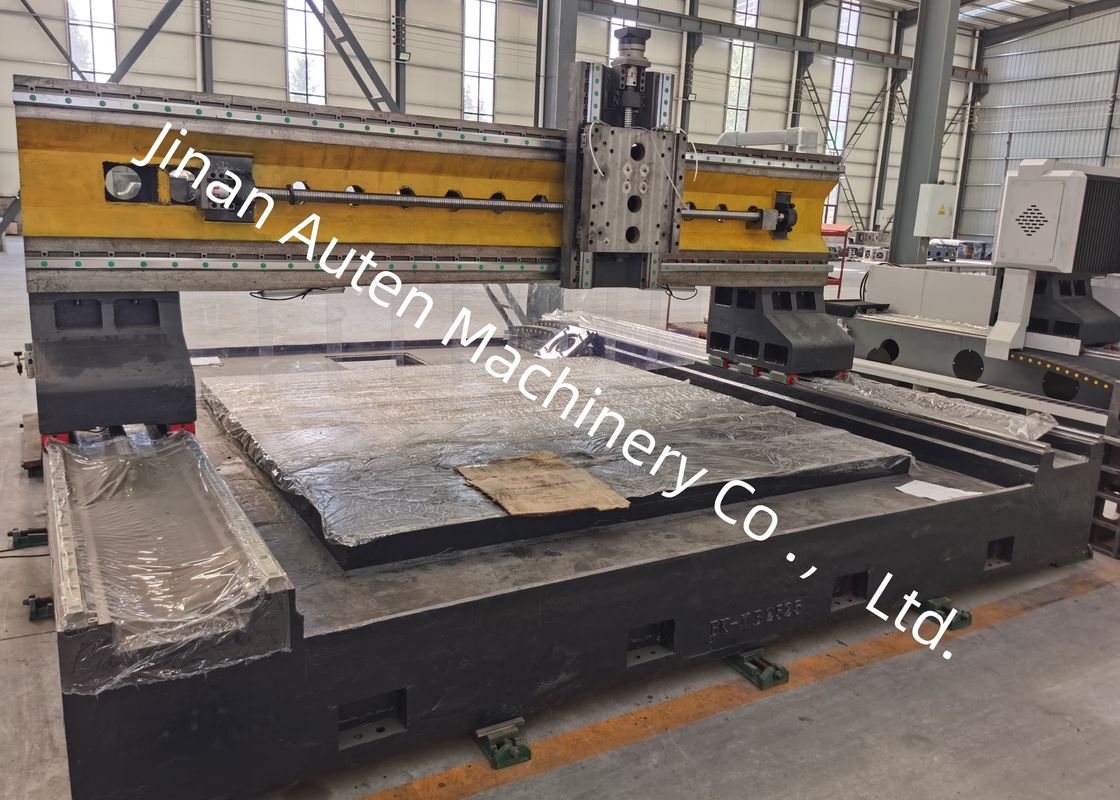

3000x3000mm सीएनसी प्लेट ड्रिलिंग और मिलिंग मशीन 80mm ड्रिलिंग व्यास
अनुप्रयोग:
प्लेट/संरचनात्मक घटकों की ड्रिलिंग, चैम्फरिंग, टैपिंग और मिलिंग के लिए उपयुक्त।
यह मुख्य रूप से प्रभावी सीमा के भीतर मोटाई वाले वर्कपीस जैसे फ्लैंज, डिस्क, रिंग और प्लेट की उच्च-दक्षता ड्रिलिंग के लिए डिज़ाइन किया गया है। सिंगल-मटेरियल पार्ट्स और कंपोजिट मटेरियल दोनों पर थ्रू होल और ब्लाइंड होल की ड्रिलिंग हासिल की जा सकती है। मशीन टूल की मशीनिंग प्रक्रिया डिजिटल रूप से नियंत्रित होती है, जो अत्यधिक सुविधाजनक संचालन प्रदान करती है। यह स्वचालन, उच्च परिशुद्धता, बहु-विविधता उत्पादन और बड़े पैमाने पर निर्माण को सक्षम बनाता है।
विशेष विवरण:
| वर्कपीस का आकार | लंबाई x चौड़ाई | 3000x3000 मिमी |
| गैन्ट्री ऊंचाई | 800 मिमी | |
| ड्रिलिंग पावर हेड | मात्रा | 1 |
| स्पिंडल टेपर | बीटी50 | |
| अधिकतम ड्रिलिंग व्यास | Φ80 मिमी | |
| अधिकतम मोटाई | ≤180 मिमी | |
| टैपिंग व्यास | M3-M28 मिमी | |
| स्पिंडल गति | 30~3000 आर/मिनट | |
| सर्वो स्पिंडल मोटर पावर | 30kW | |
| स्पिंडल के निचले सिरे से वर्कटेबल तक की दूरी | 200-800मिमी | |
|
पावर हेड का पार्श्व आंदोलन (X अक्ष) |
अधिकतम क्षैतिज स्ट्रोक | 3000 मिमी |
| पार्श्व आंदोलन गति | 0~9 आर/मिनट | |
| पार्श्व आंदोलन के लिए सर्वो मोटर पावर | 1x2.4 kW | |
| गैन्ट्री अनुदैर्ध्य आंदोलन (Y अक्ष) | अधिकतम फीड स्ट्रोक | 3000 मिमी |
| फीड मूविंग स्पीड | 0~9 मीटर/मिनट | |
| फीड सर्वो मोटर पावर | 2x2.4 kW | |
| वर्टिकल रैम फीड मोशन (Z अक्ष) | अधिकतम स्ट्रोक | 600 मिमी |
| मूविंग स्पीड | 0~8 मीटर/मिनट | |
| सर्वो मोटर पावर | 1x2.4 kW | |
| थ्री-एक्सिस पोजिशनिंग सटीकता | X/Y/Z/A/B/C |
0-0.01मिमी/1000मिमी |
| थ्री-एक्सिस रिपीट पोजिशनिंग सटीकता | X/Y/Z/A/B/C | 0-0.01मिमी/1000मिमी |
मशीन संरचना:
मशीन बेड कास्ट निर्माण का है, जिसमें मुख्य रूप से एक वर्कटेबल, एक मूवेबल गैन्ट्री, एक मूवेबल स्लाइडिंग सैडल, एक ड्रिलिंग और मिलिंग पावर हेड, एक स्वचालित स्नेहन डिवाइस, एक सुरक्षात्मक डिवाइस, एक परिसंचारी शीतलन डिवाइस, एक डिजिटल नियंत्रण प्रणाली और एक विद्युत प्रणाली शामिल हैं। यह समर्थन और मार्गदर्शन के लिए रोलिंग हार्ड रेल जोड़े और ट्रांसमिशन के लिए सटीक लीड स्क्रू जोड़े को अपनाता है, यह सुनिश्चित करता है कि मशीन टूल उच्च पोजिशनिंग सटीकता और रिपीट पोजिशनिंग सटीकता प्राप्त करे।
1. वर्कबेंच:
वर्कबेंच ग्रे आयरन (HT250) से बनाया गया है, जो द्वितीयक टेम्परिंग और पावर ट्रीटमेंट के बाद फिनिश मशीनिंग से गुजरता है ताकि अच्छी आंतरिक गुणवत्ता और आयामी स्थिरता सुनिश्चित हो सके। वर्क सरफेस में एक कास्ट संरचना है।
2. मूवेबल गैन्ट्री:
मूवेबल गैन्ट्री ग्रे कास्ट आयरन (HT250) से बना है। गैन्ट्री के सामने की तरफ अल्ट्रा-हाई लोड-बेयरिंग क्षमता वाले दो रोलिंग लीनियर गाइड जोड़े, सटीक बॉल स्क्रू का एक सेट और एक सर्वो मोटर लगी है, जो सामूहिक रूप से पावर हेड स्लाइड को Y-अक्ष के रूप में कार्य करने में सक्षम बनाती है। एक ही दिशा में चलते समय, ड्रिलिंग पावर हेड को पावर हेड स्लाइड प्लेट पर लगाया जाता है। गैन्ट्री की गति बॉल स्क्रू के घूर्णन के माध्यम से प्राप्त की जाती है, जिसे एक सटीक कपलिंग के माध्यम से सर्वो मोटर द्वारा संचालित किया जाता है।
यह मुख्य रूप से प्रभावी सीमा के भीतर मोटाई वाले वर्कपीस जैसे फ्लैंज, डिस्क, रिंग और प्लेट की उच्च-दक्षता ड्रिलिंग के लिए डिज़ाइन किया गया है। सिंगल-मटेरियल पार्ट्स और कंपोजिट मटेरियल दोनों पर थ्रू होल और ब्लाइंड होल की ड्रिलिंग हासिल की जा सकती है। मशीन टूल की मशीनिंग प्रक्रिया डिजिटल रूप से नियंत्रित होती है, जो अत्यधिक सुविधाजनक संचालन प्रदान करती है, और यह स्वचालन, उच्च परिशुद्धता, बहु-विविधता उत्पादन और बड़े पैमाने पर निर्माण को सक्षम बनाता है।
ये नमूने विभिन्न सामान्य विशिष्टताओं और प्रसंस्करण परिदृश्यों को कवर करते हैं, जिससे उपयोगकर्ता सीधे प्रसंस्करण गुणवत्ता, आयामी सटीकता और सतह खत्म का निरीक्षण कर सकते हैं, जिससे मशीन टूल के प्रदर्शन और विशिष्ट उत्पादन आवश्यकताओं के लिए उपयुक्तता का मूल्यांकन करने के लिए एक ठोस संदर्भ मिलता है।
