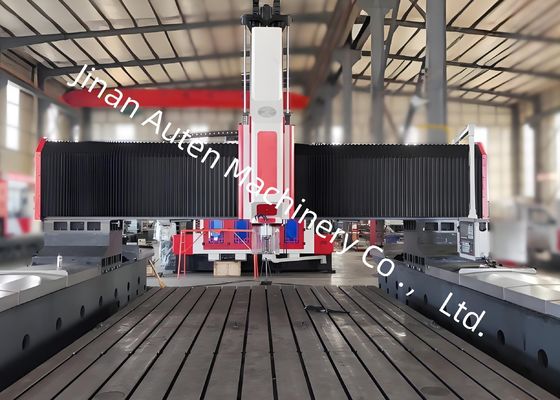

100 मिमी गैन्ट्री ऊंचाई उच्च प्रदर्शन सीएनसी प्लेट ड्रिलिंग मशीन 22kw सर्वो स्पिंडल मोटर पावर
उपकरण अनुप्रयोगः
यह मशीनरी सीएनसी गैन्ट्री ड्रिलिंग और मिलिंग मशीन श्रृंखला मुख्य रूप से प्लेट / संरचनात्मक घटक भागों पर ड्रिलिंग, चैंफरिंग, टैपिंग, मिलिंग और बोरिंग संचालन के लिए उपयोग की जाती है।यह कुशलता से flanges जैसे workpieces में छेद ड्रिल, डिस्क, छल्ले और प्लेटें प्रभावी सीमा के भीतर मोटाई के साथ। यह एकल सामग्री भागों और मिश्रित सामग्री दोनों पर छेद और अंधे छेद के माध्यम से ड्रिल कर सकता है।मशीन उपकरण के प्रसंस्करण डिजिटल नियंत्रित किया जाता हैयह स्वचालित, उच्च परिशुद्धता, बहु-विविधता और बड़े पैमाने पर उत्पादन की अनुमति देता है।
उपकरण संरचनाः
इस उपकरण में मुख्य रूप से एक कास्ट बेड वर्कबेंच, एक मोबाइल गैन्ट्री, एक मोबाइल सैडल, एक ड्रिलिंग और फ्रीजिंग पावर हेड, एक स्वचालित स्नेहन उपकरण और सुरक्षा उपकरण शामिल हैं,एक परिसंचारी शीतलन उपकरणरोलिंग गाइडवे समर्थन और मार्गदर्शन प्रदान करते हैं, जबकि सटीक स्क्रू ड्राइव उच्च स्थिति सटीकता और दोहराव सुनिश्चित करते हैं।
1बिस्तर और काम की मेज:
बिस्तर और काम की मेज ग्रे लोहे (HT250) से बने होते हैं, जो एक अभिन्न कास्टिंग के रूप में होते हैं, जो माध्यमिक एनीलिंग और उम्र बढ़ने के उपचार से गुजरते हैं,और विरूपण के बिना उत्कृष्ट गतिशील और स्थैतिक कठोरता सुनिश्चित करने के लिए सटीक मशीनिंग कर रहे हैं. काम करने की मेज की सतह में काम करने वाले टुकड़ों को क्लैंप करने के लिए एक तर्कसंगत लेआउट में व्यवस्थित परिशुद्धता-मशीन किए गए टी-स्लॉट हैं। बिस्तर का आधार प्रत्येक तरफ दो उच्च परिशुद्धता रैखिक गाइडवे से लैस है,गाइडवे स्लाइड पर बल के समान वितरण को सुनिश्चित करना, मशीन उपकरण की कठोरता और खिंचाव और संपीड़न बलों के प्रतिरोध को काफी बढ़ाता है। ड्राइव प्रणाली दो तरफा ड्राइव के लिए एसी सर्वो मोटर्स और सटीक गेंद पेंच जोड़े का उपयोग करती है,गैन्ट्री को Y-अक्ष के साथ आगे बढ़ने में सक्षम बनानासमायोज्य बोल्ट बिस्तर के आधार पर वितरित किए जाते हैं, जिससे बिस्तर और काम की मेज के क्षैतिज स्तर को सुविधाजनक रूप से समायोजित करने की अनुमति मिलती है।
2मोबाइल गैन्ट्री:
मोबाइल गैन्ट्री ग्रे लोहे (HT250) से बनी है और इसमें गैन्ट्री के सामने की ओर दो अति-उच्च भार-रहन वाले रोलिंग रैखिक गाइडवे लगाए गए हैं।परिशुद्धता गेंद पेंच जोड़े और एक सर्वो मोटर का एक सेट शक्ति सिर स्लाइड एक्स अक्ष दिशा में स्थानांतरित करने के लिए सक्षमड्रिलिंग पावर हेड को पावर हेड स्लाइड पर लगाया जाता है।
3चलती सीढ़ी:
चलती सीढ़ी एक परिशुद्धता कास्ट आयरन संरचनात्मक घटक है। यह दो उच्च लोड ले जाने वाले सीएनसी रैखिक गाइडवे से लैस है, परिशुद्धता गेंद पेंच इकट्ठे का एक सेट,और एक उच्च परिशुद्धता वाले ग्रहों के कम करनेवाला एक सर्वो मोटर से जुड़ा हुआ हैइसमें एक नाइट्रोजन संतुलित सिलेंडर भी है जो गेंद पेंच पर भार को कम करने और इसकी सेवा जीवन को बढ़ाने के लिए पावर हेड के वजन को संतुलित करता है।यह ड्रिलिंग शक्ति सिर Z-अक्ष दिशा में स्थानांतरित करने के लिए चलाता है, जैसे कि तेजी से फ़ीड, कार्य फ़ीड, तेजी से रिट्रैक्शन और स्टॉप जैसे कार्यों को सक्षम करता है। इसमें स्वचालित चिप तोड़ने, चिप हटाने और ठहराव कार्य भी हैं।
तकनीकी पैरामीटर तालिकाः
| नाम | पद | पैरामीटर मान |
| काम करने वाले टुकड़े का अधिकतम परिमाण | लंबाई × चौड़ाई (मिमी) | 3000*2500 |
| गैन्ट्री ऊंचाई (मिमी) | 1000 (आधार पर भी निर्धारित किया जा सकता है) | |
| कार्यबेंच | टी-स्लॉट की चौड़ाई (मिमी) | 28 |
| ऊर्ध्वाधर राम प्रकार के ड्रिलिंग पावर हेड | मात्रा (इकाई) | 1 |
| स्पिंडल कॉपर छेद | बीटी50-190 | |
| ड्रिलिंग व्यास (सामान्य कार्बन स्टील) (मिमी) | Φ1-Φ90 | |
| टैपिंग व्यास (मिमी) | M3-M30 | |
| धुरी गति (r/min) | 30~3000 | |
| सर्वो स्पिंडल मोटर की शक्ति (किलोवाट) | 22 किलोवाट | |
| स्पिंडल के निचले छोर के चेहरे से काम की मेज तक की दूरी (मिमी) | 200-1200 | |
| पावर हेड की पार्श्व गति (एक्स-अक्ष) | अधिकतम पार्श्व यात्रा (मिमी) | 2500 |
| पार्श्व गति गति (m/min) | 0 ~ 8 | |
| साइड मोशन सर्वो मोटर की शक्ति (kW) | 4.2*1 | |
| गैन्ट्री अनुदैर्ध्य आंदोलन (वाई-अक्ष) | अधिकतम फ़ीड यात्रा (मिमी) | 3000 |
| फ़ीड की गति (m/min) | 0 ~ 8 | |
| फीड सर्वो मोटर की शक्ति (किलोवाट) | 4.2*2 | |
| ऊर्ध्वाधर स्लाइड फ़ीड गति (Z अक्ष) | अधिकतम यात्रा (मिमी) | 1000 |
| गति (m/min) | 0~6 | |
| सर्वो मोटर की शक्ति (किलोवाट) | 3.6*1 (ब्रेक) | |
| तीन-अक्षीय स्थिति की सटीकता | X/Y/Z/A/B/C | ±0.015/1000 मिमी |
| तीन-अक्ष पुनरावृत्ति पोजिशनिंग सटीकता | X/Y/Z/A/B/C | ±0.01/1000 मिमी |
| बाहरी आयाम | 8200*6500*5000 मिमी | |
