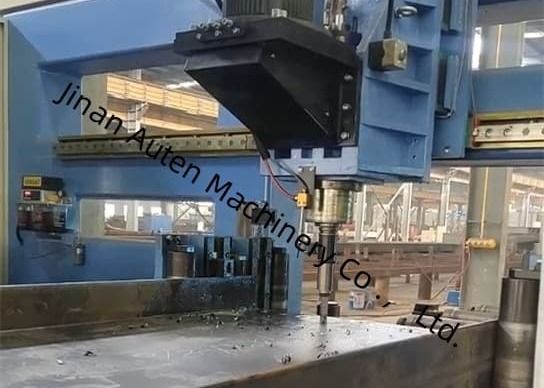

BT40 मॉडल मुख्य स्पिंडल हाई-स्पीड सटीक सीएनसी एच बीम ड्रिलिंग मशीन 5-30 मिमी छेद व्यास
अनुप्रयोग उद्योग:
यह मशीन टूल मुख्य रूप से एच-आकार के स्टील की ड्रिलिंग के लिए उपयोग किया जाता है। मशीन टूल वर्कपीस को ड्रिल करने के लिए तीन हाई-स्पीड सटीक ड्रिलिंग स्पिंडल का उपयोग करता है। इसमें उच्च मशीनिंग सटीकता और सुविधाजनक संचालन की विशेषताएं हैं। यह स्टील संरचना उद्योग में एक अपरिहार्य उच्च-दक्षता वाला उपकरण है और इसका व्यापक रूप से निर्माण, पुलों, टावर मास्ट और ग्रिड में उपयोग किया जाता है। और अन्य उद्योग।
सीएनसी ड्रिलिंग मशीन के घटकलाइन:
ड्रिलिंग मशीन मुख्य रूप से मुख्य मशीन बॉडी, सीएनसी फीडिंग सिस्टम, आउट-फीडिंग कन्वेयर, कूलिंग सिस्टम, हाइड्रोलिक सिस्टम, न्यूमेटिक सिस्टम, लुब्रिकेशन सिस्टम, इलेक्ट्रिकल सिस्टम और वेस्ट मटेरियल कार से बनी होती है। उत्पादन लाइन एक निश्चित बिस्तर संरचना और एक जंगम वर्कपीस संरचना को अपनाती है। इस संरचना का त्रि-आयामी ड्रिल स्वचालित उत्पादन के लिए सुविधाजनक है।
मुख्य मशीन बॉडी:
इसमें मुख्य रूप से एक बेस, एक बेड, एक जंगम स्लाइडिंग टेबल, एक हेडस्टॉक, एक ऊपरी प्रेसिंग डिवाइस, एक साइड प्रेसिंग डिवाइस और एक रो-टाइप टूल मैगज़ीन शामिल हैं।
बेड में अच्छी कठोरता और स्थिरता है, जो हाई-स्पीड मशीनिंग द्वारा उत्पन्न भार और कंपन का सामना कर सकता है, और मशीन टूल की सटीकता सुनिश्चित करता है।
मुख्य मशीन पर कुल 3 हेडस्टॉक स्थापित हैं, अर्थात् निश्चित पक्ष, मोबाइल पक्ष और ऊपरी इकाई हेडस्टॉक, क्रमशः क्षैतिज और ऊर्ध्वाधर दिशाओं में ड्रिलिंग के लिए। प्रत्येक हेडस्टॉक को स्वतंत्र रूप से संचालित किया जा सकता है, और ड्रिलिंग ऑपरेशन को एक ही समय में पूरा कर सकता है, जो उत्पादन दक्षता में बहुत सुधार करता है। प्रत्येक हेडस्टॉक में BT40 हाई-स्पीड मैकेनिकल स्पिंडल का एक सेट होता है, और संबंधित रो-टाइप टूल मैगज़ीन ड्रिल के 4 व्यास तक स्थापित कर सकता है (जब स्पिंडल पर कोई टूल नहीं होता है), और वर्कपीस को एक बार क्लैंप करने पर 4 अलग-अलग एपर्चर को स्वचालित रूप से संसाधित किया जा सकता है। स्पिंडल फीड को एक सर्वो मोटर द्वारा संचालित किया जाता है, जो प्रोग्राम नियंत्रण के माध्यम से तेज फॉरवर्ड, वर्क फॉरवर्ड और तेज रिवाइंड का एहसास कर सकता है; स्पिंडल मोटर को एक स्पिंडल सर्वो मोटर द्वारा संचालित किया जाता है, गति को स्टीप्लेस रूप से समायोजित किया जाता है, और गति सीमा व्यापक होती है।
तीन हेडस्टॉक इकाइयों को बेड पर लटका दिया जाता है, और प्रत्येक हेडस्टॉक इकाई को हेडस्टॉक की क्षैतिज और ऊर्ध्वाधर गति का एहसास करने के लिए दो सेट सर्वो मोटर्स द्वारा संचालित किया जाता है, जो बॉल स्क्रू द्वारा संचालित होता है और सटीक रैखिक रोलिंग गाइड द्वारा निर्देशित होता है। यह उपकरण ड्रिलिंग प्रक्रिया के दौरान वर्कपीस को दो दिशाओं में संपीड़ित करता है। वर्कपीस के ऊपर, एक तेल सिलेंडर एक प्रेसिंग तंत्र को क्षैतिज समर्थन रोलर पर वर्कपीस को दबाने के लिए चला रहा है, और एक तेल सिलेंडर एक प्रेसिंग तंत्र को साइड से वर्कपीस को दबाने के लिए चला रहा है।
विशेष विवरण:
| एच बीम पैरामीटर | अधिकतम आकार चौड़ाई x ऊंचाई | 700×500mm | |
| न्यूनतम आकार चौड़ाई x ऊंचाई | 100×100mm | ||
| बीम लंबाई | 2000～12200mm | ||
| मुख्य स्पिंडल | मात्रा। | 3 | |
| मॉडल | BT40 | ||
| मोटर पावर | 11 kW | ||
| स्पिंडल गति | 100～3000 r/min | ||
| छेद व्यास | φ5～φ30 mm | ||
| सीएनसी अक्ष | एक्स अक्ष का सर्वो मोटर पावर | लगभग 5 kW | |
| क्षैतिज ड्रिलिंग पोजिशनिंग अक्ष का सर्वो मोटर पावर | लगभग 1.5 kW | ||
| ऊर्ध्वाधर ड्रिलिंग पोजिशनिंग अक्ष का सर्वो मोटर पावर | लगभग 3 kW | ||
| ड्रिलिंग इनफीडिंग का सर्वो मोटर | लगभग 2 kW | ||
| टूल मैगज़ीन | मात्रा। | 3 | |
| प्रकार | पंक्ति शैली | ||
| टूल मैगज़ीन क्षमता | 4 x 3 | ||
| प्रसंस्करण सटीकता | छेद दूरी विचलन | 1 मीटर के भीतर दो छेद | ±0.5 |
| अनुमेय विचलन मान छेद दूरी के प्रत्येक अतिरिक्त 1 मीटर के लिए ±0.2 मिमी बढ़ जाता है, और अधिकतम ±2 मिमी से अधिक नहीं होता है | |||
| अंत मार्जिन विचलन | ±1.0 mm | ||
| मशीन का आकार | लगभग 33x5.5x3.3m | ||
