उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| काम का अधिकतम आकार एल × डब्ल्यू (मिमी): | 1500 × 800 | अधिकतम। छिद्रण व्यास (मिमी): | Φ26 |
|---|---|---|---|
| छिद्रण बल (kN): | 1000 | अंकन बल (केएन): | 800 |
| चरित्र आकार (मिमी): | 14×10×19 | चरित्र की संख्या: | 12 |
| प्रमुखता देना: | उच्च परिशुद्धता प्लेट पंचिंग उपकरण,प्लेट ड्रिलिंग पंचिंग उपकरण,स्वचालित प्लेट पंचिंग उपकरण |
||
लागू उद्योग:

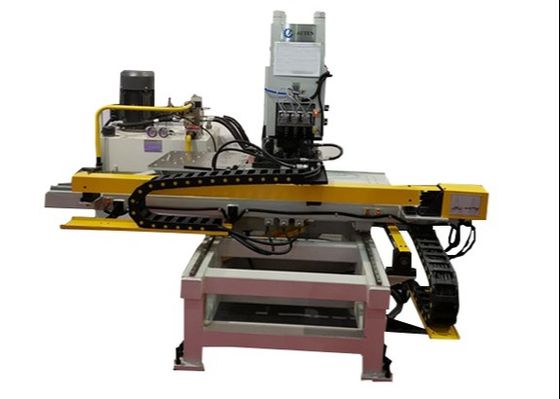

यह उपकरण विशेष रूप से स्टील टावर उद्योग के भीतर स्टील प्लेटों पर पंचिंग, मार्किंग और ड्रिलिंग कार्यों के लिए डिज़ाइन किया गया है। इसके अतिरिक्त, यह विभिन्न अन्य औद्योगिक क्षेत्रों में धातु प्लेटों पर पंचिंग, ड्रिलिंग और मार्किंग कार्यों को करने के लिए पर्याप्त बहुमुखी है।
उत्पाद की विशेषताएं:

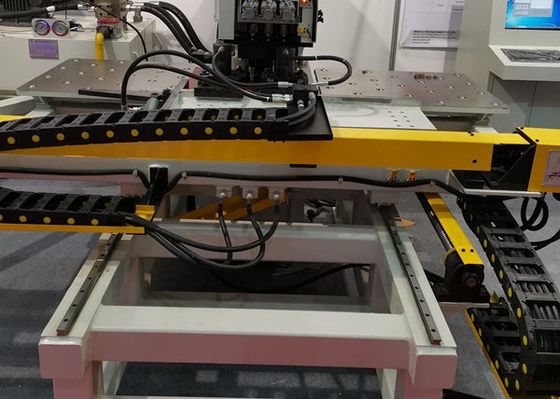

1. मजबूत संरचनात्मक डिजाइन और उन्नत संचालन मशीन फ्रेम को सी-प्रकार की प्लेट वेल्डिंग के माध्यम से बनाया गया है, जो उत्कृष्ट कठोरता सुनिश्चित करता है और एक विशाल कार्य क्षेत्र प्रदान करता है। तीन डाई-स्टेशनों से लैस, जिसमें मार्किंग के लिए समर्पित एक शामिल है, मशीन स्वचालित डाई-स्टेशन स्विचिंग को सक्षम करती है। क्लैंपिंग सिस्टम विभिन्न वर्कपीस के लिए अत्यधिक अनुकूलनीय है, शून्य बाफ़ल का उपयोग डेटम संदर्भ के रूप में करता है और बॉल-बेयरिंग वर्कटेबल पर वर्कपीस का समर्थन करता है। एक्स और वाई-अक्ष की गति को सर्वो मोटर्स और बॉल-स्क्रू ड्राइव द्वारा सटीक रूप से नियंत्रित किया जाता है, जबकि पंचिंग स्थितियों को एक पीएलसी सिस्टम द्वारा प्रबंधित किया जाता है, जो पूरी तरह से स्वचालित मशीनिंग प्रक्रियाओं को सक्षम करता है। एक बार ऑपरेटर द्वारा वर्कपीस प्रोग्राम इनपुट करने के बाद, इसे बाद के संचालन के लिए पुन: उपयोग किया जा सकता है।
2. उच्च-दक्षता सीएनसी संचालन
उन्नत सीएनसी तकनीक और सर्वो मोटर-चालित इनफीडिंग तंत्र का लाभ उठाते हुए, मशीन असाधारण प्रसंस्करण दक्षता प्रदान करती है और संचालन के दौरान स्थिर वर्कपीस सटीकता सुनिश्चित करती है।
3. मॉड्यूलर घटक डिजाइन
प्रमुख कार्यात्मक घटकों को एक मॉड्यूलर असेंबली संरचना के साथ डिज़ाइन किया गया है, जो आसान रखरखाव की सुविधा प्रदान करता है और मरम्मत के लिए डाउनटाइम को कम करता है।
4. बहु-कार्यात्मक प्रसंस्करण
एक ही प्लेट पर पंचिंग, मार्किंग और ड्रिलिंग संचालन करने में सक्षम, उत्पादन वर्कफ़्लो को सुव्यवस्थित करना और उत्पादकता बढ़ाना।
5. अनुकूलित ड्रिलिंग यूनिट
ड्रिलिंग यूनिट में रैपिड डिसेंट, मशीनिंग के दौरान धीमी गति से फीड और त्वरित रिट्रैक्शन जैसे कार्य शामिल हैं, जो परिचालन दक्षता को अनुकूलित करते हैं और समग्र प्रसंस्करण समय को कम करते हैं।
6. उपयोगकर्ता के अनुकूल प्रोग्रामिंग
प्रोग्रामिंग प्रक्रिया सहज और लचीली है। उपयोगकर्ता सीधे कंप्यूटर में छेद के व्यास, स्थिति और वर्कपीस की मात्रा इनपुट कर सकते हैं। इसके अतिरिक्त, मशीन लॉफ्टिंग सॉफ़्टवेयर द्वारा उत्पन्न कार्यक्रमों का समर्थन करती है और CAD/CAM डेटा के सीधे रूपांतरण की अनुमति देती है, जो मौजूदा डिज़ाइन और विनिर्माण प्रणालियों के साथ निर्बाध एकीकरण सुनिश्चित करती है।
एसविशिष्टताएँ:
| मॉडल | BNC100 | BNCZ100 | ||
| वर्क पीस का अधिकतम आकार L×W(मिमी) | 1500×800 | |||
| अधिकतम पंचिंग व्यास (मिमी) | Φ26 | |||
| अधिकतम ड्रिलिंग व्यास (मिमी) | / | Φ50 | ||
| प्लेट की मोटाई (मिमी) | पंचिंग | 5～25 (Q235) | ||
| ड्रिलिंग | 40 | |||
| पंचिंग बल (kN) | 1000 | |||
| मार्किंग बल (kN) | 800 | |||
| छेद और प्लेट के किनारे के बीच न्यूनतम दूरी (मिमी) | पंचिंग | 25 | ||
| ड्रिलिंग | छेद के व्यास पर निर्भर करता है | |||
| अक्षर का आकार(मिमी) | 14×10×19 | |||
| अक्षर की संख्या | 12 | |||
| डाई-स्टेशन | 3 | 4 | ||
| ड्रिलिंग की फीडिंग गति(मिमी/मिनट) | / | 25~280 | ||
| ड्रिलिंग स्पिंडल का स्ट्रोक(मिमी) | / | 180 | ||
| ड्रिलिंग स्पिंडल की घूर्णन गति(r/min) | / | 120~560 | ||
| सटीकता | GB2694 के अनुसार | |||
| प्रोग्रामिंग मोड | कीबोर्ड, RS232 इंटरफ़ेस और USB इंटरफ़ेस द्वारा इनपुट | |||
| कुल आयाम L×W×H (मिमी) | 3200×3000×1900 | 3200×3000×2600 | ||
