सीएनसी ड्रिलिंग, पंचिंग, कटिंग, मिलिंग, एंगल्स, बीम्स, प्लेट्स और फ्लैंगेस की मशीन बनाने के लिए चीन शीर्ष गुणवत्ता निर्माण!
नए करो, अच्छे करो!
|
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| मुख्य मशीन शरीर का प्रकार: | अर्ध बंद रूप | चादर की मोटाई: | 4-14 मिमी |
|---|---|---|---|
| लम्बाई: | 4000-15000 मिमी | अधिकतम तन्य शक्ति: | 8 बी = 510-950 एन/मिमी 2 |
| सांचों की संख्या: | 2025 | नियंत्रण कुल्हाड़ियों की संख्या: | 3 अक्ष |
अनुप्रयोग:

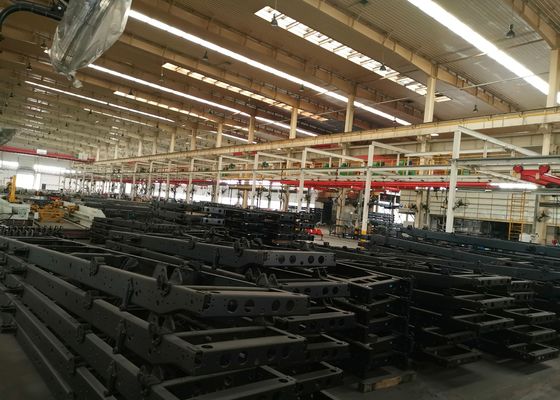

यह मशीन ऑटोमोटिव उद्योग में सपाट अनुदैर्ध्य बीम में छेद करने के लिए एक विशेष उपकरण है।
संरचनात्मक संरचना:

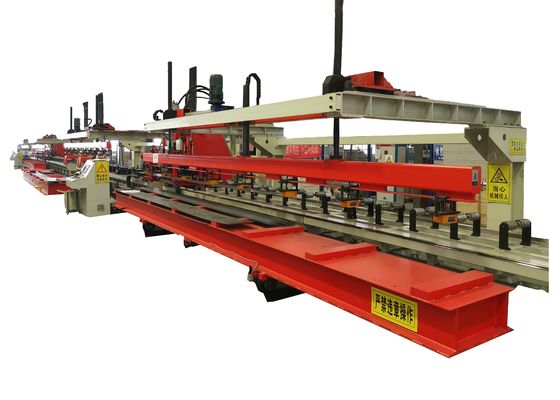

यह मशीन मुख्य रूप से स्वचालित लोडिंग और अनलोडिंग डिवाइस, चर-अनुभाग प्लेटों के स्वचालित मुआवजे के लिए सेंटरिंग डिवाइस, फीडिंग डिवाइस, पंचिंग यूनिट, स्वचालित अपशिष्ट आउटपुट डिवाइस और हाइड्रोलिक, विद्युत और वायवीय सिस्टम से बनी है।
उत्पाद की विशेषताएं:
1. नियंत्रण प्रणाली SIEMENS 828D CNC सिस्टम, सर्वो मोटर फीडिंग, उच्च कार्य कुशलता, स्थिर वर्कपीस परिशुद्धता को अपनाती है।
2. फीडिंग सपोर्ट रोलर पर सर्वो सेंटर सेंटरिंग डिवाइस स्थापित है, जो 0-200 मिमी की गिरावट के साथ चर क्रॉस-सेक्शन प्लेटों की प्रोसेसिंग को पूरा कर सकता है।
3. विभिन्न व्यास के 25 सांचों को स्थापित किया जा सकता है, और स्थापना त्वरित और सुविधाजनक है।
4. प्लेट का अपलोडिंग, पंचिंग और डाउनलोडिंग स्वचालित रूप से पूरा हो जाता है, जिससे कार्य की तीव्रता कम हो जाती है।
5. अपशिष्ट का स्वचालित आउटपुट और संग्रह।
6. स्वचालित प्रोग्रामिंग सॉफ़्टवेयर सीधे AUTOCAD के ग्राफिक्स या अन्य CAD सॉफ़्टवेयर द्वारा उत्पन्न .DXF प्रारूप में ग्राफिक्स को कॉल कर सकता है, और एक अनुकूल मानव-मशीन इंटरफ़ेस के माध्यम से मशीन टूल प्रोसेसिंग प्रोग्राम का स्वचालित पीढ़ी को पूरा कर सकता है, जिससे समय की बचत होती है और कोई त्रुटि नहीं होती है।
मुख्य घटक:सं.
| नाम | ब्रांड | 1 |
| सीएनसी सिस्टम | जर्मनी सीमेंस | 4 |
| सर्वो मोटर | जर्मनी सीमेंस | 4 |
| सर्वो ड्राइवर | जर्मनी सीमेंस | 4 |
| कम वोल्टेज विद्युत घटक | फ्रांस श्नाइडर | 5 |
| एयर सिलेंडर | ताइवान एयरटैक | 7 |
| सोलनॉइड वाल्व | ताइवान एयरटैक | 7 |
| वाई-अक्ष भारी-शुल्क गाइड रेल | ताइवान HIWIN | 9 |
| मुख्य स्लाइड भारी लोड गाइड रेल | ताइवान HIWIN | 9 |
| परिशुद्धता बॉल स्क्रू | जर्मनी IF | 10 |
| निकटता स्विच | जापान ओमरोन |
