उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| एलएक्सडब्ल्यू: | 600 x 600 मिमी | गैन्ट्री ऊंचाई: | 400 मिमी |
|---|---|---|---|
| स्पिंडल टेपर: | बीटी40 | अधिकतम: | Φ35 मिमी |
| मैक्स। मोटाई: | 40 मिमी | टैपिंग व्यास: | M3-M15 |
| स्पिंडल स्पीड: | 30 ~ 3000 आर / मिनट |
आवेदन:

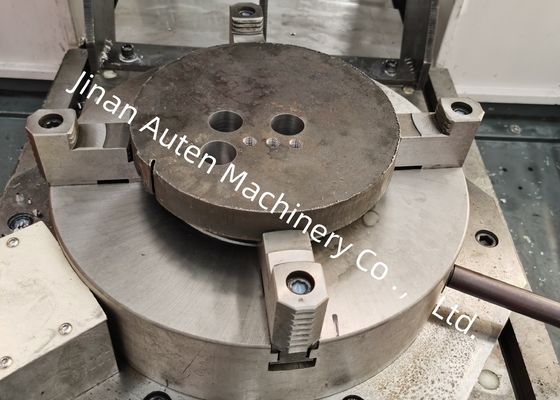

सीएनसी गैन्ट्री ड्रिलिंग और फ्रिलिंग मशीन मुख्य रूप से फ्लैंग्स, डिस्क, रिंग,प्रभावी सीमा के भीतर प्लेटों और अन्य workpieces. छेद और अंधे छेद के माध्यम से ड्रिलिंग एकल सामग्री भागों और समग्र सामग्रियों पर महसूस किया जा सकता है। प्रसंस्करण प्रक्रिया डिजिटल रूप से नियंत्रित है और संचालन बहुत सुविधाजनक है।यह स्वचालन का एहसास कर सकते हैं, उच्च परिशुद्धता, कई किस्में और बड़े पैमाने पर उत्पादन।

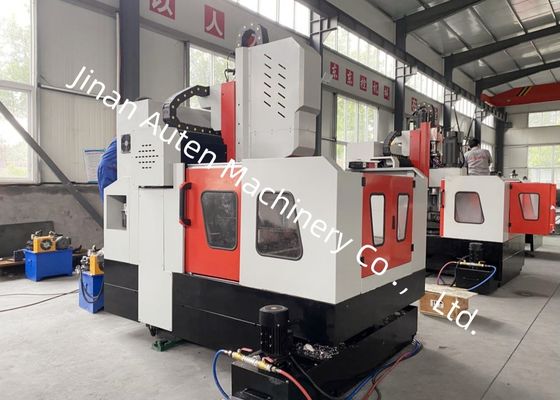

उपकरण संरचनाः
उपकरण पूरी तरह से कास्ट किया गया है, मुख्य रूप से कार्य तालिका, स्थिर बीम गैन्ट्री, चलती स्लाइडिंग सैडल, ड्रिलिंग और फ्रिलिंग पावर हेड, स्वचालित स्नेहन उपकरण, सुरक्षा उपकरण से बना है,परिसंचारी शीतलन यंत्र, डिजिटल नियंत्रण प्रणाली, विद्युत प्रणाली, आदि रोलिंग हार्ड रेल जोड़ी समर्थन और मार्गदर्शन, सटीक नेतृत्व पेंच जोड़ी ड्राइव,मशीन उपकरण उच्च स्थिति सटीकता और दोहराने स्थिति सटीकता है.

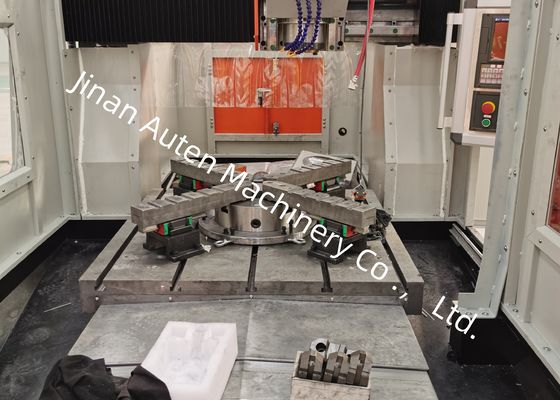

टी-स्लॉट वर्कबेंच:
कार्यबेंच ग्रे लोहे (HT250) से बना है, जिसे सेकेंडरी टेम्परिंग और कंपन उम्र बढ़ने के उपचार द्वारा समाप्त किया गया है, जिसमें अच्छी कठोरता और कोई विरूपण नहीं है।
फिक्स्ड बीम प्रकार का गैन्ट्री:

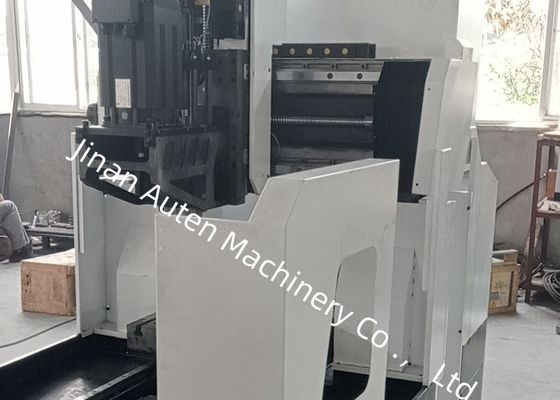

गैन्ट्री ग्रे लोहे (HT250) से बना है। गैन्ट्री के सामने की तरफ दो अल्ट्रा-उच्च असर क्षमता वाले रोलिंग रैखिक गाइड जोड़े से लैस है,एक सेट सटीक गेंद शिकंजा और एक सर्वो मोटर जो पावर हेड स्लाइड प्लेट को वाई अक्ष की दिशा में ले जाने के लिए , ड्रिलिंग पावर हेड पावर हेड स्लाइड प्लेट पर स्थापित है। गेंट्री आंदोलन सटीक युग्मन के माध्यम से सर्वो मोटर द्वारा संचालित गेंद पेंच के घूर्णन द्वारा महसूस किया जाता है।
विनिर्देशः
| काम करने वाले टुकड़े का आकार | L x W | 600 x 600 मिमी |
| गैन्ट्री ऊंचाई | 400 मिमी | |
| Dरिलिंग पावर हेड | मात्रा | 1 |
| स्पिंडल कॉपर | बीटी40 | |
| अधिकतम ड्रिलिंग व्यास | Φ35 मिमी | |
| अधिकतम मोटाई | 40 मिमी | |
| टैपिंग व्यास | M3-M15 | |
| धुरी की गति | 30~3000 आर/मिनट | |
| सर्वो स्पिंडल मोटर की शक्ति | 7.5kW | |
| स्पिंडल के निचले छोर से काम की मेज तक की दूरी | 200-540 मिमी | |
|
पावर हेड की पार्श्व गति (एक्स अक्ष) |
अधिकतम क्षैतिज स्ट्रोक | 600 मिमी |
| पार्श्व गति की गति | 0~9 आर/मिनट | |
| पार्श्व गति के लिए सर्वो मोटर शक्ति | 10 एन/एम | |
| गैन्ट्री अनुदैर्ध्य आंदोलन (Yधुरी) | अधिकतम। फ़ीड स्ट्रोक | 600 मिमी |
| फ़ीड चलती गति | 0~9 मी/मिनट | |
| फ़ीड सर्वो मोटर की शक्ति | 10 एन/एम | |
| ऊर्ध्वाधर राम फ़ीड गति (Z अक्ष) | अधिकतम स्ट्रोक | 400 मिमी |
| चलती गति | 0~8 मी/मिनट | |
| सर्वो मोटर की शक्ति | 1x2.4kW (ब्रेक) | |
| तीन-अक्षीय स्थिति की सटीकता | X/Y/Z/A/B/C | 0-0.02 मिमी |
| तीन-अक्ष पुनरावृत्ति पोजिशनिंग सटीकता | X/Y/Z/A/B/C | 0-0.01 मिमी |
| मशीन का वजन | / | लगभग 3.5T |
| कुल आकार | LxWxH | 2200x1600x2200 मिमी |
