उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| एलएक्सडब्ल्यू: | 1600 x 1600 मिमी | गैन्ट्री ऊंचाई: | 600 मिमी |
|---|---|---|---|
| स्पिंडल टेपर: | BT50 | अधिकतम: | Φ75 मिमी |
| मैक्स। मोटाई: | ≤180 मिमी | टैपिंग व्यास: | एम 3-एम 28 |
| स्पिंडल स्पीड: | 30 ~ 3000 आर / मिनट | ||
| प्रमुखता देना: | 1600 मिमी प्लेट ड्रिलिंग मिलिंग मशीन,सर्वो मोटर्स प्लेट ड्रिलिंग मशीन |
||

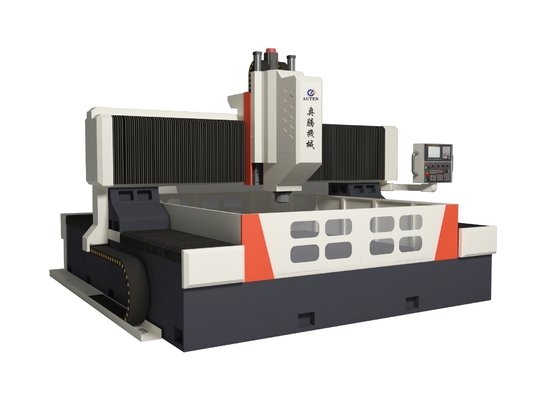

सीएनसी प्लेट ड्रिलिंग और मिलिंग मशीन मॉडल PHD1616

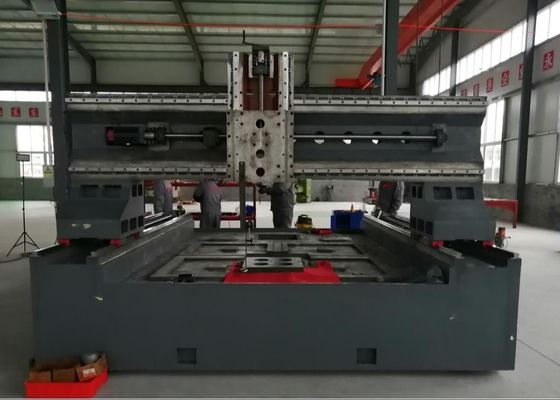

मशीन संरचना:
मशीन का बिस्तर ढला हुआ है, जो मुख्य रूप से वर्कटेबल, मूवेबल गैन्ट्री, मूवेबल स्लाइडिंग सैडल, ड्रिलिंग और मिलिंग पावर हेड, स्वचालित स्नेहन डिवाइस, सुरक्षात्मक डिवाइस, सर्कुलेटिंग कूलिंग डिवाइस, डिजिटल कंट्रोल सिस्टम, इलेक्ट्रिकल सिस्टम आदि से बना है। रोलिंग हार्ड रेल पेयर सपोर्ट और मार्गदर्शन, सटीक लीड स्क्रू पेयर ड्राइव, मशीन टूल में उच्च पोजिशनिंग सटीकता और रिपीट पोजिशनिंग सटीकता है।
1. डब्ल्यूवर्कबेंच
वर्कबेंच ग्रे आयरन (HT250) से बना है, जिसे सेकेंडरी टेम्परिंग और वाइब्रेशन एजिंग ट्रीटमेंट द्वारा फिनिश किया गया है, जिसमें अच्छी कठोरता और कोई विकृति नहीं है। वर्क सरफेस कास्टिंग स्ट्रक्चर को अपनाता है।
2. मूवेबल गैन्ट्री:
मूवेबल गैन्ट्री ग्रे कास्ट आयरन (HT250) से बना है। गैन्ट्री के सामने की तरफ दो अल्ट्रा-हाई बेयरिंग कैपेसिटी रोलिंग लीनियर गाइड पेयर, एक सेट सटीक बॉल स्क्रू और एक सर्वो मोटर लगी है, ताकि पावर हेड स्लाइड का उपयोग Y अक्ष के रूप में किया जा सके। एक ही दिशा में चलते समय, ड्रिलिंग पावर हेड को पावर हेड स्लाइड प्लेट पर स्थापित किया जाता है। गैन्ट्री मूवमेंट को सटीक कपलिंग के माध्यम से सर्वो मोटर द्वारा संचालित बॉल स्क्रू के रोटेशन से महसूस किया जाता है।
3.मूवेबल सैडल:
स्लाइडिंग सैडल एक सटीक कास्ट आयरन संरचना है। स्लाइडिंग सैडल दो अल्ट्रा-हाई लोड-बेयरिंग सीएनसी हार्ड-ट्रैक स्लाइडिंग टेबल, एक सेट सटीक बॉल स्क्रू पेयर और ड्रिलिंग पावर को चलाने के लिए सर्वो मोटर से जुड़ा एक उच्च-सटीक प्लैनेटरी रिड्यूसर से लैस है। हेड Z-अक्ष दिशा में चलता है, जो पावर हेड के फास्ट फॉरवर्ड, वर्क फॉरवर्ड, फास्ट रिवर्स, स्टॉप और अन्य कार्यों को महसूस कर सकता है। इसमें स्वचालित चिप ब्रेकिंग, चिप हटाने और विराम के कार्य हैं।
4. ड्रिलिंग पावर हेड:
एसविशिष्टताएँ:
| वर्कपीस का आकार | LxW | 1600x1600 मिमी |
| गैन्ट्री ऊंचाई | 600 मिमी | |
| डीड्रिलिंग पावर हेड | मात्रा | 1 |
| स्पिंडल टेपर | BT50 | |
| अधिकतम ड्रिलिंग व्यास | Φ75 मिमी | |
| अधिकतम मोटाई | ≤180 मिमी | |
| टैपिंग व्यास | M3-M28 | |
| स्पिंडल गति | 30~3000 आर/मिनट | |
| सर्वो स्पिंडल मोटर पावर | 15kW | |
| स्पिंडल के निचले सिरे से वर्कटेबल तक की दूरी | 200-600 मिमी | |
पावर हेड का पार्श्व आंदोलन (X अक्ष) | अधिकतम क्षैतिज स्ट्रोक | 1600 मिमी |
| पार्श्व आंदोलन गति | 0~9 आर/मिनट | |
| सर्वो मोटर पावर | 2.4 kW | |
| गैन्ट्री अनुदैर्ध्य आंदोलन (Y अक्ष) | अधिकतम फीड स्ट्रोक | 1600 मिमी |
| फीड मूविंग स्पीड | 0~9 मीटर/मिनट | |
| सर्वो मोटर पावर | 2x2.4 kW | |
| वर्टिकल रैम फीड मोशन (Z अक्ष) | अधिकतम स्ट्रोक | 400 मिमी |
| मूविंग स्पीड | 0~8 मीटर/मिनट | |
| सर्वो मोटर पावर | 2.4 kW (ब्रेक) | |
| थ्री-एक्सिस पोजिशनिंग सटीकता | X/Y/Z/A/B/C | 0-0.02mm/1000mm |
| थ्री-एक्सिस रिपीट पोजिशनिंग सटीकता | X/Y/Z/A/B/C | 0-0.01mm/1000mm |
| टूलिंग: | फोर-जॉ सेल्फ-सेंटरिंग हाइड्रोलिक चक | |
| कुल आकार | LxWxH | 5300x3400x2700 मिमी |
