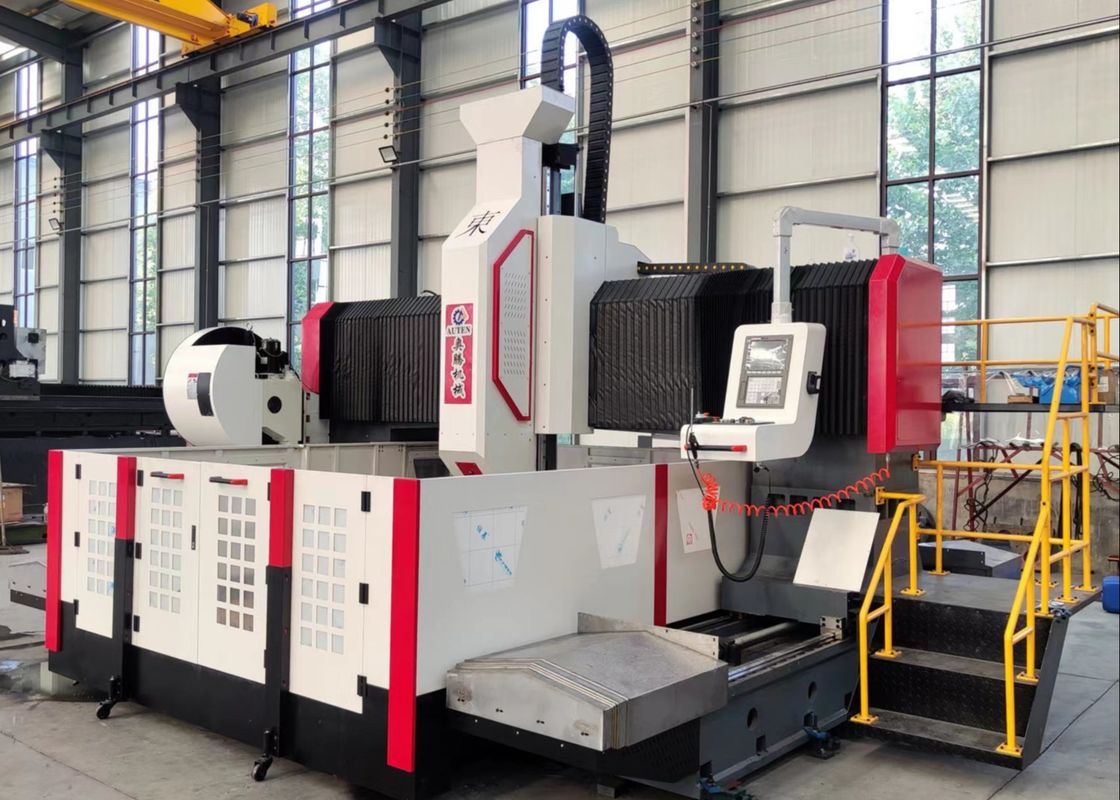

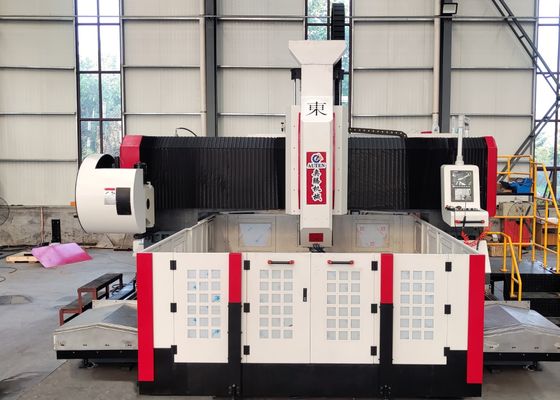

उच्च गति सीएनसी प्लेट ड्रिलिंग और मिलिंग मशीन एमओडल PHD2525
अनुप्रयोग:
प्लेट/संरचना भागों की ड्रिलिंग, चैम्फरिंग, टैपिंग और मिलिंग के लिए उपयोग किया जाता है।
इसका उपयोग मुख्य रूप से उन फ़्लैंज, डिस्क, रिंग, प्लेट और अन्य वर्कपीस की उच्च-दक्षता ड्रिलिंग प्रसंस्करण के लिए किया जाता है जिनकी मोटाई प्रभावी सीमा के भीतर होती है। एकल सामग्री भागों और समग्र सामग्री पर थ्रू होल और ब्लाइंड होल को महसूस किया जा सकता है। मशीन टूल की मशीनिंग प्रक्रिया डिजिटल रूप से नियंत्रित होती है, और संचालन बहुत सुविधाजनक है। यह स्वचालन, उच्च परिशुद्धता, कई किस्मों और बड़े पैमाने पर उत्पादन का एहसास कर सकता है।
मशीन संरचना:
मशीन बेड कास्ट है, मुख्य रूप से वर्कटेबल, मूवेबल गैन्ट्री, मूवेबल स्लाइडिंग सैडल, ड्रिलिंग और मिलिंग पावर हेड, ऑटोमैटिक लुब्रिकेशन डिवाइस, प्रोटेक्टिव डिवाइस, सर्कुलेटिंग कूलिंग डिवाइस, डिजिटल कंट्रोल सिस्टम, इलेक्ट्रिकल सिस्टम आदि से बना है। रोलिंग हार्ड रेल पेयर सपोर्ट और गाइडेंस, सटीक लीड स्क्रू पेयर ड्राइव, मशीन टूल में उच्च पोजिशनिंग सटीकता और रिपीट पोजिशनिंग सटीकता है।
1. बेड और वर्कबेंच:
बेड एक आयताकार ट्यूब वेल्डेड भाग है, जिसे प्रसंस्करण से पहले उच्च तापमान पर एनील किया जाता है, और तनाव को दूर करने के लिए सेमी-फिनिशिंग के बाद दो बार एनील किया जाता है, और फिर फिनिशिंग प्रसंस्करण किया जाता है, जो मशीन टूल सटीकता की स्थिरता सुनिश्चित कर सकता है। वर्कटेबल ग्रे आयरन (HT250) का एक अभिन्न कास्टिंग है, जिसे द्वितीयक एनीलिंग और एजिंग उपचार के बाद तैयार किया जाता है, जिसमें अच्छी गतिशील और स्थिर कठोरता होती है और कोई विकृति नहीं होती है। वर्क सरफेस प्लेन पर वर्कपीस को क्लैंप करने के लिए अच्छी तरह से नियोजित टी-स्लॉट हैं। बेड के बेस के दोनों किनारों पर दो उच्च-सटीक रैखिक गाइड स्थापित हैं, ताकि गाइड रेल समान रूप से तनावग्रस्त हो सकें और मशीन टूल की कठोरता और तन्यता और संपीड़ित क्षमता में काफी सुधार हो सके। ड्राइव सिस्टम एसी सर्वो मोटर और सटीक बॉल स्क्रू पेयर को अपनाता है। गैन्ट्री को वाई-अक्ष दिशा में ले जाएं। समायोज्य बोल्ट बेड वर्कबेंच के स्तर को आसानी से समायोजित कर सकते हैं।
मोबाइल गैन्ट्री
मोबाइल गैन्ट्री ग्रे आयरन (HT250) में डाली जाती है, और गैन्ट्री के सामने की तरफ दो रैखिक गाइड रेल स्थापित हैं जिनमें अल्ट्रा-हाई बेयरिंग क्षमता है। सटीक बॉल स्क्रू पेयर और एक सर्वो मोटर का एक सेट पावर हेड स्लाइड प्लेट को एक्स-अक्ष दिशा में ले जाता है, और ड्रिलिंग पावर हेड पावर हेड स्लाइड प्लेट पर स्थापित होते हैं। गैन्ट्री की गति सर्वो मोटर द्वारा सटीक कपलिंग के माध्यम से बॉल स्क्रू पर बॉल नट के घूर्णन को चलाकर महसूस की जाती है।
एसपेसिफिकेशंस:
| वर्कपीस का आकार | LxW | 2500x2500 मिमी |
| वर्कबेंच | टी-स्लॉट चौड़ाई | 28 मिमी |
| डीरिलिंग पावर हेड | मात्रा। | 1 |
| स्पिंडल टेपर | BT50 | |
| अधिकतम ड्रिलिंग व्यास |
100 मिमी (कार्बाइड कोर बिट) |
|
| Φ80 मिमी (यू ड्रिल) | ||
| अधिकतम मोटाई | ≤180 मिमी | |
| अधिकतम टैपिंग व्यास | M30 मिमी | |
| स्पिंडल गति | 30~3000 आर/मिनट | |
| सर्वो स्पिंडल मोटर पावर | 30kW | |
| स्पिंडल के निचले सिरे से वर्कटेबल तक की दूरी | 200-600 मिमी | |
|
पावर हेड की पार्श्व गति (एक्स अक्ष) |
अधिकतम क्षैतिज स्ट्रोक | 2500 मिमी |
| पार्श्व गति | 0~8 मीटर/मिनट | |
| पार्श्व गति/टॉर्क के लिए सर्वो मोटर पावर | 4.5kW/25Nm | |
| गैन्ट्री अनुदैर्ध्य गति (वाई अक्ष) | अधिकतम फीड स्ट्रोक | 2500 मिमी |
| फीड मूविंग स्पीड | 0~8 मीटर/मिनट | |
| फीड सर्वो मोटर पावर/टॉर्क | 2x4.5 kW/25Nm | |
| वर्टिकल रैम फीड मोशन (जेड अक्ष) | अधिकतम स्ट्रोक | 600 मिमी |
| चलती गति | 0~5 मीटर/मिनट | |
| सर्वो मोटर पावर/टॉर्क | 4.5kW/25Nm | |
| थ्री-एक्सिस पोजिशनिंग सटीकता | X/Y | ≤0.05mm/1000mm |
| थ्री-एक्सिस रिपीट पोजिशनिंग सटीकता | X/Y | ≤0.03mm/1000mm |
| वायवीय प्रणाली | संपीड़ित हवा की आपूर्ति का दबाव | ≥0.4MPa |
| चिप कन्वेयर और शीतलन | चिप कन्वेयर की संख्या | 2 |
| चिप हटाने की गति | 1m/min | |
| चिप कन्वेयर मोटर पावर | 2X0.75kW | |
| शीतलन विधि | आंतरिक शीतलन (70bar) + बाहरी शीतलन | |
| एutomatic स्नेहन प्रणाली | स्नेहन दबाव | 2MPa |
| स्नेहन बिंदु तेल भरने की मात्रा | 0.1mL | |
| स्नेहन चक्र | 6-10 मिनट | |
|
विद्युत प्रणाली
|
सीएनसी प्रणाली | सीमेंस 828डी |
| सीएनसी अक्षों की संख्या | 3 | |
| टूल चेंजर | डिस्क प्रकार | 24 टूल पोजीशन |
| समग्र आकार | LxWxH | 6000x4300x2700 मिमी |
