उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| एलएक्सडब्ल्यू: | 2000 x 2000 मिमी | गैन्ट्री ऊंचाई: | 600 मिमी |
|---|---|---|---|
| स्पिंडल टेपर: | BT50-150 | अधिकतम: | Φ50 मिमी |
| मैक्स। मोटाई: | ≤160 मिमी | टैपिंग व्यास: | एम 3-एम 28 |
| टी-स्लॉट चौड़ाई: | 28 मिमी | सर्वो स्पिंडल मोटर पावर: | 22 किलोवाट |
| प्रमुखता देना: | टिकाऊ सीएनसी प्लेट ड्रिलिंग मशीन,स्थिर सीएनसी प्लेट ड्रिलिंग मशीन |
||
आवेदन:

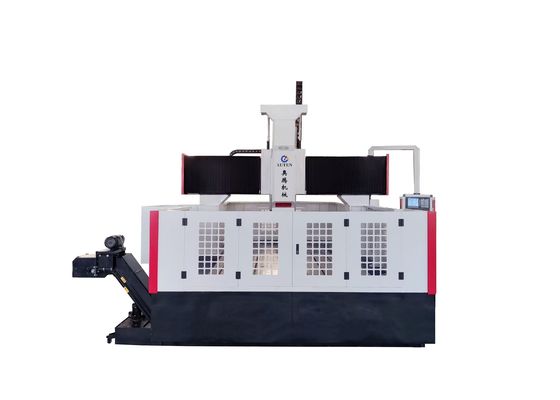

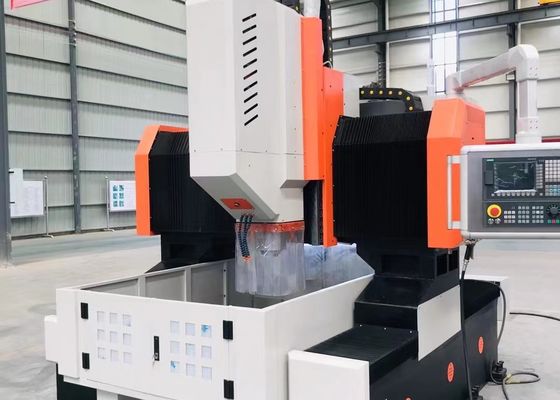

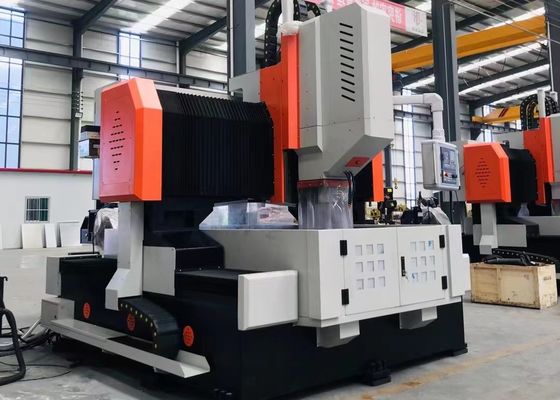

सीएनसी गैन्ट्री ड्रिलिंग और फ्रिलिंग मशीन मुख्य रूप से प्लेट/संरचनात्मक घटकों पर ड्रिलिंग, चम्फरिंग, टैपिंग और फ्रिलिंग ऑपरेशन करने के लिए इंजीनियर है, जिसमें फ्लैंग्स, डिस्क, रिंग शामिल हैं,यह एकल-सामग्री भागों और मिश्रित सामग्रियों में दोनों छेद और अंधे छेद के माध्यम से ड्रिल करने में सक्षम है।मशीनिंग प्रक्रिया डिजिटल नियंत्रित है, जो अत्यधिक उपयोगकर्ता के अनुकूल संचालन सुनिश्चित करता है, और यह उच्च परिशुद्धता के साथ स्वचालित उत्पादन, कई उत्पाद किस्मों के अनुकूलन और बड़े पैमाने पर निर्माण के लिए स्केलेबिलिटी का समर्थन करता है।
उपकरण संरचनाः
उपकरण में मुख्य रूप से एक बिस्तर कार्य तालिका, चलती गैन्ट्री, चलती स्लाइडिंग सैडल, ड्रिलिंग और फ्रिलिंग पावर हेड, स्वचालित स्नेहन प्रणाली, सुरक्षा तंत्र,परिसंचारी शीतलन यंत्र, संख्यात्मक नियंत्रण प्रणाली, और विद्युत प्रणाली। रोलिंग गाइड जोड़े द्वारा समर्थित और निर्देशित, और सटीक लीड पेंच जोड़े द्वारा संचालित,मशीन उपकरण उच्च पोजिशनिंग सटीकता और दोहराने पोजिशनिंग सटीकता का दावा करता है.
मशीन बिस्तर और कार्यक्षेत्रः
मशीन बेड को वेल्डिंग से गुजरना पड़ता है, जिसके बाद एनीलिंग और परिशुद्धता मशीनिंग होती है, जो स्थायी आयामी स्थिरता के साथ असाधारण गतिशील और स्थैतिक कठोरता सुनिश्चित करती है।बिस्तर के आधार के दोनों किनारों पर दो उच्च परिशुद्धता वाले रैखिक गाइड लगाए गए हैं, जो गाइड स्लाइडर्स पर बल के समान वितरण को सक्षम करते हैं और मशीन की कठोरता में काफी वृद्धि करते हैं।तन्यता शक्ति, और संपीड़न प्रतिरोध।ड्राइव प्रणाली दो तरफा ड्राइव के लिए सटीक गेंद पेंच इकट्ठा के साथ जोड़े गए एसी सर्वो मोटर्स का उपयोग करती है, जो Y-अक्ष के साथ गैन्ट्री की गति को सुविधाजनक बनाती है।इसके अतिरिक्त, वर्कबेंच को सुरक्षित रूप से वर्कपीस को तय करने के लिए एक हाइड्रोलिक सिलेंडर क्लैंपिंग सिस्टम के साथ एकीकृत किया गया है।
मोबाइल गैन्ट्रीः
मोबाइल गैन्ट्री को ग्रे आयरन (HT250) कास्टिंग से बनाया गया है, जिसमें इसके सामने के भाग पर दो अल्ट्रा-हाई लोड-असर वाले रोलिंग रैखिक गाइड लगाए गए हैं।एक सर्वो मोटर के साथ संयोजन में सटीक गेंद शिकंजा का एक सेट, पावर हेड स्लाइड प्लेट को एक्स-अक्ष के साथ पार करने में सक्षम बनाता है, और ड्रिलिंग पावर हेड इस स्लाइड प्लेट पर लगाया जाता है।गैन्ट्री की गति एक सर्वो मोटर द्वारा सुगम होती है, जो चिकनी और सटीक गति प्राप्त करने के लिए एक सटीक युग्मन के माध्यम से गेंद पेंच नट को गेंद पेंच पर घुमाता है।
विनिर्देशः
| काम करने वाले टुकड़े का आकार | LxW | 2000x2000 मिमी |
| गैन्ट्री ऊंचाई | 600 मिमी | |
| कार्यबेंच | टी-स्लॉट की चौड़ाई | 28 मिमी |
| Dरिलिंग पावर हेड | Qty. | 1 |
| स्पिंडल कॉपर | बीटीआईसीटी | |
| अधिकतम ड्रिलिंग व्यास | Φ50 मिमी | |
| अधिकतम मोटाई | ≤160 मिमी | |
| टैपिंग व्यास | M3-M28 | |
| धुरी की गति | 30~3000 आर/मिनट | |
| सर्वो स्पिंडल मोटर की शक्ति | 22 किलोवाट | |
| स्पिंडल के निचले छोर से काम की मेज तक की दूरी | 200-600 मिमी | |
|
पावर हेड की पार्श्व गति (एक्स अक्ष) |
अधिकतम क्षैतिज स्ट्रोक | 2000 मिमी |
| पार्श्व गति की गति | 0~8 आर/मिनट | |
| पार्श्व गति के लिए सर्वो मोटर शक्ति | 2.4 किलोवाट | |
| गैन्ट्री अनुदैर्ध्य आंदोलन (Yधुरी) | अधिकतम। फ़ीड स्ट्रोक | 2000 मिमी |
| फ़ीड चलती गति | 0~8 मी/मिनट | |
| फ़ीड सर्वो मोटर की शक्ति | 2x2.4kW | |
| ऊर्ध्वाधर राम फ़ीड गति (Z अक्ष) | अधिकतम स्ट्रोक | 400 मिमी |
| चलती गति | 0~8 मी/मिनट | |
| सर्वो मोटर की शक्ति | 2.4kW (ब्रेक) | |
| तीन-अक्षीय स्थिति की सटीकता | X/Y/Z/A/B/C | ±0.015/1000 मिमी |
| तीन-अक्ष पुनरावृत्ति पोजिशनिंग सटीकता | X/Y/Z/A/B/C | ±0.01/1000 मिमी |
| कुल आकार | LxWxH | 5300x3800x2700 मिमी |
