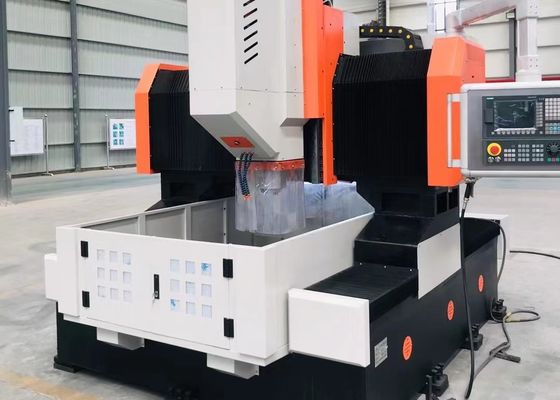

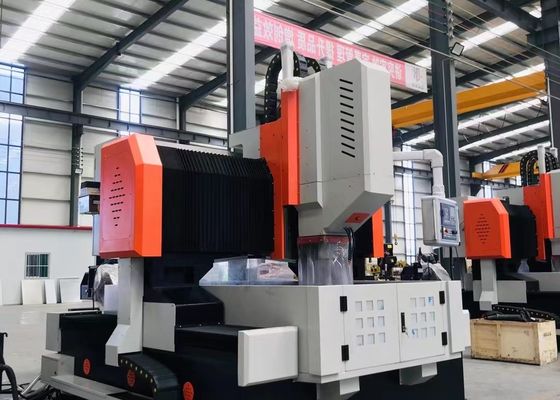

समर्पित सर्वो स्पिंडल मोटर उच्च गति रोटरी संयुक्त और ड्रिल सेंटर आउटलेट सीएनसी मिलिंग मशीन सटीक प्रसंस्करण के लिए

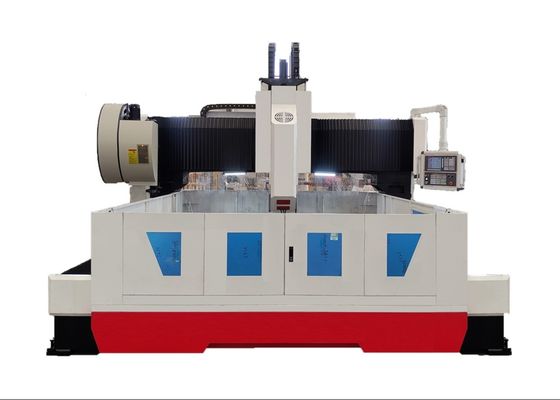

उच्च गति सीएनसी प्लेट ड्रिलिंग और मिलिंग मशीन मॉडल PHD2020

मोबाइल सैडल:

मोबाइल सैडल एक सटीक कच्चा लोहा संरचनात्मक घटक है। यह दो अल्ट्रा-हाई लोड-बेयरिंग सीएनसी रैखिक रेल स्लाइड, सटीक बॉल स्क्रू असेंबली का एक सेट, और एक उच्च-सटीक प्लैनेटरी रिड्यूसर से लैस है जो एक सर्वो मोटर से जुड़ा है। यह कॉन्फ़िगरेशन पावर हेड के वजन को संतुलित करता है, स्क्रू पर लोड को कम करता है और इसकी सेवा जीवन को बढ़ाता है। ड्रिलिंग पावर हेड को Z-अक्ष के साथ स्थानांतरित करने के लिए संचालित किया जाता है, जिससे त्वरित अग्रिम, कार्य फ़ीड, त्वरित वापसी और रोकने जैसी क्रियाएं सक्षम होती हैं। इसमें स्वचालित चिप ब्रेकिंग, चिप निकासी और विराम सहित कार्य भी शामिल हैं।

ड्रिलिंग हेड:

ड्रिलिंग पावर हेड एक समर्पित सर्वो स्पिंडल मोटर को अपनाता है, जो टॉर्क बढ़ाने के लिए एक टूथेड सिंक्रोनस बेल्ट के माध्यम से एक समर्पित सटीक स्पिंडल को चलाता है। स्पिंडल स्टीप्लेस स्पीड चेंज प्राप्त करने के लिए फ्रंट फोर और रियर टू टाइप सिक्स-रो जापानी एंगुलर कॉन्टैक्ट बेयरिंग को अपनाता है। स्पिंडल एक वायवीय टूल चेंज सिस्टम से लैस है ताकि टूल रिप्लेसमेंट त्वरित और सुविधाजनक हो सके। फ़ीड को एक सर्वो मोटर और एक बॉल स्क्रू द्वारा संचालित किया जाता है। रैखिक और गोलाकार इंटरपोलेशन कार्यों को महसूस करने के लिए X और Y अक्षों को जोड़ा जा सकता है और अर्ध-बंद लूप नियंत्रण अपनाया जाता है। स्पिंडल एंड एक BT50 टेपर होल है, जो एक हाई-स्पीड रोटरी जॉइंट से लैस है, और इसे हाई-स्पीड यू ड्रिल सेंटर आउटलेट के साथ संसाधित किया जा सकता है।

ट्रांसमिशन डिवाइस:

यह ताइवान से आयातित गाइड रेल और स्लाइडर्स के उच्च-सटीक डिजाइन को अपनाता है, जो सुचारू रूप से चलता है और प्रभावी रूप से भारी-लोड क्षमता में सुधार करता है।

1. X-अक्ष और Z-अक्ष क्रमशः पार्श्व और अनुदैर्ध्य गति के लिए गाइड और लोड-बेयरिंग ट्रैक के रूप में दो रोलिंग रैखिक गाइड को अपनाते हैं। यह उच्च गति ड्रिलिंग की तकनीकी आवश्यकताओं को पूरा कर सकता है। X-अक्ष और Z-अक्ष ट्रांसमिशन रैखिक गति का एहसास करने के लिए सटीक बॉल स्क्रू को घुमाने और घुमाने के लिए AC सर्वो मोटर्स को अपनाता है।

2. Y-अक्ष के दोनों किनारों पर दो भारी-भरकम रोलिंग रैखिक गाइड हैं, जिनमें से एक साइड-हैंगिंग संरचना है, जो एक साथ Y-अक्ष स्लाइडिंग ट्रैक बनाते हैं। यह गैन्ट्री फ्रेम की उच्च कठोरता शक्ति आवश्यकताओं को पूरा कर सकता है, और छोटे घर्षण गुणांक, तेज गति, अच्छे कंपन अवशोषण प्रदर्शन और लंबी सेवा जीवन के तकनीकी लाभों को भी पूरा कर सकता है। X-अक्ष ट्रांसमिशन दोहरी सर्वो मोटर सिंक्रोनस ड्राइव तकनीक को अपनाता है, यानी, प्रत्येक तरफ एक सर्वो मोटर, सिंक्रोनस रूप से बॉल स्क्रू को घुमाता है, गैन्ट्री फ्रेम को घुमाता है, और सीएनसी मशीनिंग का एहसास करता है।

स्वचालित स्नेहन उपकरण और सुरक्षा उपकरण:

यह मशीन टूल एक ताइवान-निर्मित वॉल्यूमेट्रिक आंशिक दबाव स्वचालित स्नेहन उपकरण से लैस है, जो बिना किसी मृत कोण के गाइड रेल, लीड स्क्रू, रैक्स और अन्य मूविंग पेयर को स्वचालित रूप से लुब्रिकेट कर सकता है, जिससे मशीन टूल की सेवा जीवन सुनिश्चित होती है। मशीन टूल के X-अक्ष और Y-अक्ष धूल-प्रूफ सुरक्षा कवर से लैस हैं, और वर्कबेंच के चारों ओर वाटरप्रूफ स्प्लैश शील्ड स्थापित हैं।

लेजर इंटरफेरोमीटर:

प्रत्येक डिवाइस को पिच त्रुटि, बैकलाश, पोजिशनिंग सटीकता, बार-बार पोजिशनिंग सटीकता, आदि का सटीक निरीक्षण और क्षतिपूर्ति करने के लिए अमेरिकी एपीआई लेजर इंटरफेरोमीटर के साथ कैलिब्रेट किया जाता है, ताकि मशीन की गतिशील और स्थिर स्थिरता और प्रसंस्करण सटीकता सुनिश्चित हो सके। मशीन की 3D प्रसंस्करण सटीकता और गोलाकारता सुनिश्चित करने के लिए।
