सीएनसी ड्रिलिंग, पंचिंग, कटिंग, मिलिंग, एंगल्स, बीम्स, प्लेट्स और फ्लैंगेस की मशीन बनाने के लिए चीन शीर्ष गुणवत्ता निर्माण!
नए करो, अच्छे करो!
|
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| वर्कपीस का आकार: | 3000X3000 मिमी | गैन्ट्री ऊंचाई: | 800 मिमी |
|---|---|---|---|
| मैक्स। ड्रिलिंग व्यास: | 80 मिमी | सर्वो स्पिंडल मोटर पावर: | 30 किलोवाट |
| संपूर्ण आकार: | 4800x4500x3200 मिमी | टैपिंग व्यास: | एम 3-एम 28 मिमी |
| स्पिंडल स्पीड: | 30 ~ 3000 आर / मिनट | स्पिंडल के निचले छोर से वर्कटेबल तक की दूरी: | 200-800 मिमी |
| प्रमुखता देना: | फ्लैंज प्लेट ड्रिलिंग मशीन,800 मिमी सीएनसी गैन्ट्री मशीनिंग,स्पिंडल टेपर प्लेट ड्रिलिंग मशीन |
||

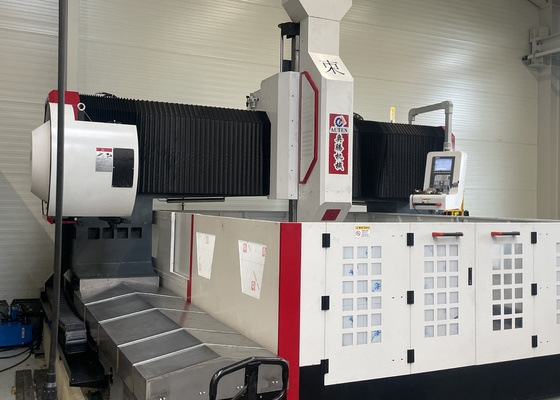

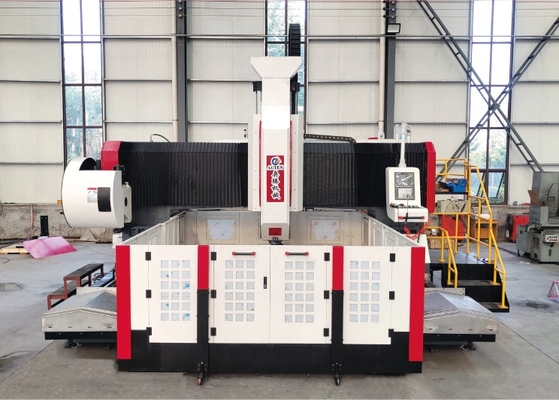

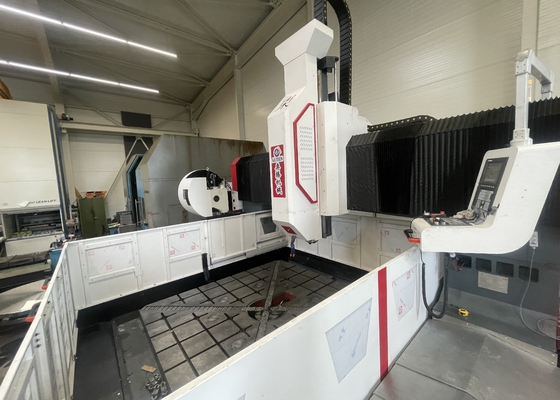

गैन्ट्री ऊंचाई 800 मिमी सीएनसी गैन्ट्री मशीनिंग फ्लैंज प्लेट ड्रिलिंग मशीन स्पिंडल कॉपर BT50
ऑटोमैटिक चिप कन्वेयर और सर्कुलेशन कूलिंग डिवाइस:
कार्यक्षेत्र के पीछे एक स्वचालित चिप कन्वेयर और अंत में एक फ़िल्टर है। स्वचालित चिप कन्वेयर एक फ्लैट चेन प्रकार का है। एक तरफ एक शीतलन पंप स्थापित है।आउटलेट एक नली के साथ केंद्रीय पानी फिल्टर प्रणाली से जुड़ा हुआ हैशीतल द्रव चिप कन्वेयर में बहता है, चिप कन्वेयर लिफ्ट पंप शीतल द्रव को केंद्रीय आउटलेट फिल्टरिंग सिस्टम में पंप करता है,और उच्च दबाव शीतलन पंप काटने शीतलन के लिए फ़िल्टर शीतलता परिसंचारीयह लोहे के अवशेषों के परिवहन के लिए एक ट्रॉली से भी लैस है, जो लोहे के अवशेषों के परिवहन के लिए बहुत सुविधाजनक है। यह उपकरण आंतरिक और बाहरी उपकरण शीतलन प्रणालियों से लैस है।जब उच्च गति ड्रिलिंग, उपकरण को आंतरिक पानी के आउटलेट द्वारा ठंडा किया जाता है, और बाहरी शीतलन का उपयोग हल्के पीसने के लिए किया जाता है।
स्वचालित निम्न जल स्तर अलार्म
1. जब फिल्टर में शीतल द्रव मध्य स्तर पर है, प्रणाली स्वचालित रूप से शुरू करने के लिए मोटर से कनेक्ट होगा, और चिप कन्वेयर में शीतल द्रव स्वचालित रूप से फिल्टर में बह जाएगा.जब वह उच्च स्तर तक पहुँचता है, मोटर स्वचालित रूप से काम करना बंद कर देगा।
2. जब फिल्टर में शीतल द्रव कम स्तर पर है, प्रणाली स्वचालित रूप से अलार्म करने के लिए लेवल गेज संकेत होगा, धुरी स्वचालित रूप से उपकरण वापस ले जाएगा, और मशीन काम करना बंद कर देगा.
पावर ऑफ मेमोरी फंक्शन:
अचानक बिजली की विफलता आदि के कारण ऑपरेशन बंद हो जाता है। बिजली की विफलता से पहले पिछले छेद के स्थान को जल्दी और आसानी से खोजने के लिए इस फ़ंक्शन का उपयोग करें।ऑपरेटर जल्दी से अगले चरण पर आगे बढ़ सकते हैं, खोज समय बचाता है।
लेजर इंटरफेरोमीटर:
लेजर इंटरफेरोमीटर का उपयोग कैलिब्रेट करने के लिए किया जाता है, और सटीक रूप से जांच और पिच त्रुटि, बैकलैश, पोजिशनिंग सटीकता, दोहराने पोजिशनिंग सटीकता, आदि की क्षतिपूर्ति करने के लिए सुनिश्चित करने के लिए गतिशील,मशीन की स्थैतिक स्थिरता और प्रसंस्करण सटीकताप्रत्येक मशीन एक ब्रिटिश RENISHAW बॉल बार का उपयोग करता है सही सर्कल सटीकता और मशीन ज्यामितीय सटीकता कैलिब्रेट करने के लिए।मशीन की 3 डी मशीनिंग सटीकता और सर्कल सटीकता सुनिश्चित करने के लिए एक परिपत्र काटने का प्रयोग किया जाता है.
एसविनिर्देश:
| काम करने वाले टुकड़े का आकार | LxW | 3000x3000 मिमी |
| गैन्ट्री ऊंचाई | 800 मिमी | |
| ड्रिलिंग पावर हेड | Qty. | 1 |
| स्पिंडल कॉपर | बीटी50 | |
| अधिकतम ड्रिलिंग व्यास | Φ80 मिमी | |
| अधिकतम मोटाई | ≤ 180 मिमी | |
| टैपिंग व्यास | M3-M28 मिमी | |
| धुरी की गति | 30~3000 आर/मिनट | |
| सर्वो स्पिंडल मोटर की शक्ति | 30 किलोवाट | |
| स्पिंडल के निचले छोर से काम की मेज तक की दूरी | 200-800 मिमी | |
|
पावर हेड की पार्श्व गति (एक्स अक्ष) |
अधिकतम क्षैतिज स्ट्रोक | 3000 मिमी |
| पार्श्व गति की गति | 0~9 आर/मिनट | |
| पार्श्व गति के लिए सर्वो मोटर शक्ति | 1x2.4 किलोवाट | |
| गैन्ट्री अनुदैर्ध्य आंदोलन (Y अक्ष) | अधिकतम। फ़ीड स्ट्रोक | 3000 मिमी |
| फ़ीड चलती गति | 0~9 मी/मिनट | |
| फ़ीड सर्वो मोटर की शक्ति | 2x2.4 किलोवाट | |
| ऊर्ध्वाधर राम फ़ीड गति (Z अक्ष) | अधिकतम स्ट्रोक | 600 मिमी |
| चलती गति | 0~8 मी/मिनट | |
| सर्वो मोटर की शक्ति | 1x2.4 किलोवाट | |
| तीन-अक्षीय स्थिति की सटीकता | X/Y/Z/A/B/C | 0-0.02 मिमी/1000 मिमी |
| तीन-अक्ष पुनरावृत्ति पोजिशनिंग सटीकता | X/Y/Z/A/B/C | 0-0.01 मिमी/1000 मिमी |
| कुल आकार | LxWxH | 4800x4500x3200 मिमी |
