उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| एलएक्सडब्ल्यू: | 600 x 600 मिमी | गैन्ट्री ऊंचाई: | 400 मिमी |
|---|---|---|---|
| स्पिंडल टेपर: | बीटी40 | अधिकतम: | Φ35 मिमी |
| मैक्स। मोटाई: | 40 मिमी | टैपिंग व्यास: | M3-M15 |
| स्पिंडल स्पीड: | 30 ~ 3000 आर / मिनट | ||
| प्रमुखता देना: | 35 मिमी व्यास सीएनसी प्लेट ड्रिलिंग मशीन,40 मिमी सीएनसी प्लेट ड्रिलिंग मशीन,गैन्ट्री सीएनसी प्लेट ड्रिलिंग मशीन |
||

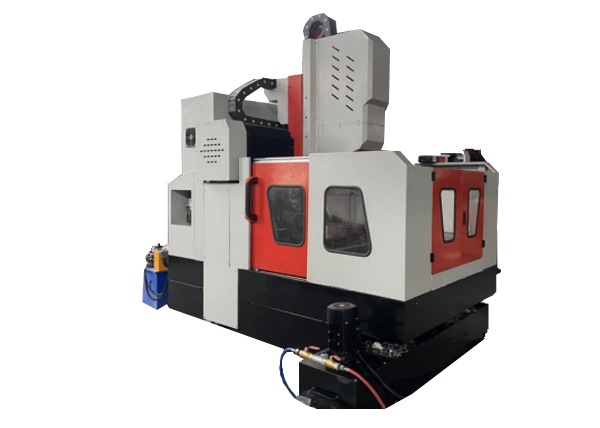

सीएनसी प्लेट ड्रिलिंग और मिलिंग मशीन मॉडल BHD6060
अनुप्रयोग:
सीएनसी गैन्ट्री ड्रिलिंग और मिलिंग मशीन मुख्य रूप से प्लेटों और संरचनात्मक घटकों—जिसमें फ्लैंज, डिस्क, रिंग और प्लेट शामिल हैं—को ड्रिलिंग, चैम्फरिंग, टैपिंग और मिलिंग के लिए डिज़ाइन की गई है, जिसकी वर्कपीस मोटाई इसकी प्रभावी प्रसंस्करण सीमा के भीतर है। यह एकल-सामग्री भागों और समग्र सामग्री दोनों में थ्रू होल और ब्लाइंड होल की ड्रिलिंग की सुविधा प्रदान करता है। मशीनिंग प्रक्रिया डिजिटल रूप से नियंत्रित होती है, जो अत्यधिक सुविधाजनक संचालन सुनिश्चित करती है, और यह कई किस्मों में और बड़े पैमाने पर मात्रा में स्वचालित, उच्च-सटीक उत्पादन को सक्षम बनाती है।
चलने योग्य स्लाइडिंग सैडल:
स्लाइडिंग सैडल एक सटीक कच्चा लोहा संरचना है। स्लाइडिंग सैडल दो अल्ट्रा-हाई लोड-बेयरिंग सीएनसी हार्ड-ट्रैक स्लाइडिंग टेबल, सटीक बॉल स्क्रू जोड़े का एक सेट और ड्रिलिंग पावर को चलाने के लिए सर्वो मोटर से जुड़ा एक उच्च-सटीक प्लैनेटरी रिड्यूसर से सुसज्जित है। हेड Z-अक्ष दिशा में चलता है, जो पावर हेड की तेज़ आगे, काम आगे, तेज़ रिवर्स, स्टॉप और अन्य क्रियाओं को महसूस कर सकता है। इसमें स्वचालित चिप ब्रेकिंग, चिप हटाने और विराम के कार्य हैं।
ड्रिलिंग पावर हेड:
ड्रिलिंग पावर हेड एक समर्पित सर्वो स्पिंडल मोटर को अपनाता है, और गियर वाली सिंक्रोनस बेल्ट टॉर्क बढ़ाने के लिए धीमी हो जाती है ताकि सटीक स्पिंडल को चलाया जा सके। स्पिंडल स्टीप्लेस स्पीड चेंज प्राप्त करने के लिए पहले तीन रियर दो पांच-पंक्ति जापानी कोणीय संपर्क बेयरिंग को अपनाता है। स्पिंडल एक वायवीय टूल चेंज सिस्टम से सुसज्जित है ताकि टूल रिप्लेसमेंट को सक्षम किया जा सके। तेज़ और सुविधाजनक, फीड को सर्वो मोटर और बॉल स्क्रू द्वारा संचालित किया जाता है। X और Y अक्षों को जोड़ा जा सकता है, अर्ध-बंद लूप नियंत्रण का उपयोग करके, जो रैखिक और गोलाकार इंटरपोलेशन कार्यों को महसूस कर सकता है। स्पिंडल एंड एक BT40 टेपर होल है, जो इतालवी रोटोफोर्स हाई-स्पीड रोटरी जॉइंट से सुसज्जित है, और हाई-स्पीड यू-ड्रिलिंग सेंटर का उपयोग पानी निकालने के लिए कर सकता है।
स्वचालित स्नेहन उपकरण और सुरक्षा उपकरण:
यह मशीन टूल ताइवान के मूल वॉल्यूमेट्रिक आंशिक दबाव स्वचालित स्नेहन उपकरण से सुसज्जित है, जो बिना किसी डेड एंड के गाइड रेल, लीड स्क्रू, रैक्स आदि जैसे विभिन्न गति जोड़ों को स्वचालित रूप से चिकनाई दे सकता है, और मशीन टूल के सेवा जीवन को सुनिश्चित करता है। मशीन टूल के X-अक्ष और Y-अक्ष धूल-प्रूफ शील्ड से सुसज्जित हैं, और वर्कबेंच के चारों ओर स्पलैश-प्रूफ बैफल स्थापित हैं।
विशेष विवरण:
| वर्कपीस का आकार | लंबाई x चौड़ाई | 600 x 600 मिमी |
| गैन्ट्री ऊंचाई | 400 मिमी | |
| डीरिलिंग पावर हेड | मात्रा | 1 |
| स्पिंडल टेपर | बीटी40 | |
| अधिकतम ड्रिलिंग व्यास | Φ35 मिमी | |
| अधिकतम मोटाई | 40 मिमी | |
| टैपिंग व्यास | एम3-एम15 | |
| स्पिंडल गति | 30~3000 आर/मिनट | |
| सर्वो स्पिंडल मोटर पावर | 7.5kW | |
| स्पिंडल के निचले सिरे से वर्कटेबल तक की दूरी | 200-540 मिमी | |
|
पावर हेड का पार्श्व आंदोलन (X अक्ष) |
अधिकतम क्षैतिज स्ट्रोक | 600 मिमी |
| पार्श्व आंदोलन गति | 0~9 आर/मिनट | |
| पार्श्व आंदोलन के लिए सर्वो मोटर पावर | 10N/M | |
| गैन्ट्री अनुदैर्ध्य आंदोलन (Y अक्ष) | अधिकतम फीड स्ट्रोक | 600 मिमी |
| फीड मूविंग स्पीड | 0~9 मीटर/मिनट | |
| फीड सर्वो मोटर पावर | 10N/M | |
| वर्टिकल रैम फीड मोशन (Z अक्ष) | अधिकतम स्ट्रोक | 400 मिमी |
| मूविंग स्पीड | 0~8 मीटर/मिनट | |
| सर्वो मोटर पावर | 1x2.4kW (ब्रेक) | |
| थ्री-एक्सिस पोजिशनिंग सटीकता | X/Y/Z/A/B/C | 0-0.02 मिमी |
| थ्री-एक्सिस रिपीट पोजिशनिंग सटीकता | X/Y/Z/A/B/C | 0-0.01 मिमी |
| समग्र आकार | लंबाई x चौड़ाई x ऊंचाई | 2200x1600x2200 मिमी |
