उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| LxW: | 2500 x 2500 mm | T-slot width: | 28mm |
|---|---|---|---|
| Spindle taper: | BT50 | Max.drilling diamter: | Φ100 mm (Carbide core bit) Φ80 mm (U drill) |
| Max.thickness: | ≤180 mm | Tapping diameter: | M30 |
| Spindle speed: | 30~3000 r/min | ||
| प्रमुखता देना: | 100 मिमी सीएनसी प्लेट ड्रिलिंग मशीन,28 मिमी सीएनसी प्लेट ड्रिलिंग मशीन |
||

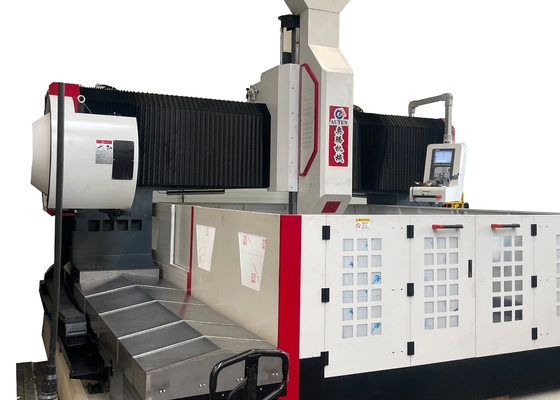

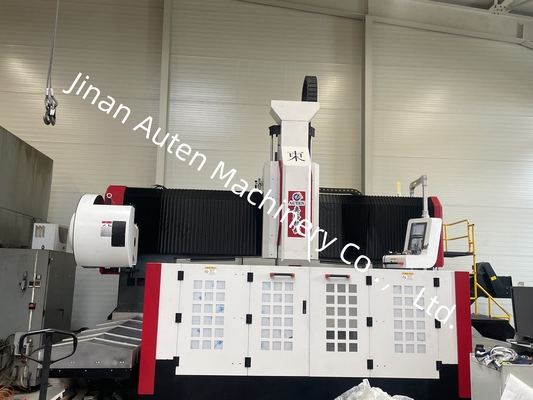

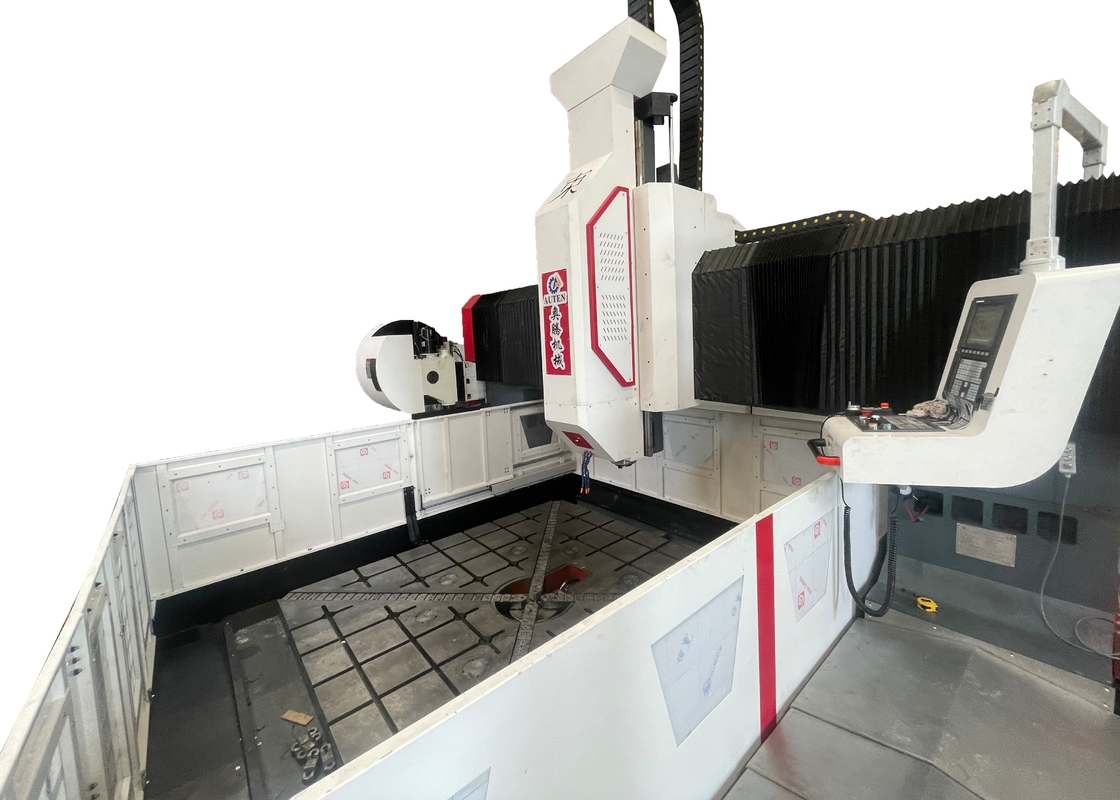

मॉडल PHD2525 फ्लैंज प्लेट सीएनसी प्लेट ड्रिलिंग मशीन 100 मिमी अधिकतम ड्रिलिंग व्यास
आवेदनः
प्लेटों और संरचनात्मक घटकों के ड्रिलिंग, चम्फरिंग, टैपिंग और मिलिंग के लिए उपयोग किया जाता है।
यह मुख्य रूप से प्रभावी प्रसंस्करण सीमा के भीतर मोटाई वाले फ्लैंग्स, डिस्क, छल्ले और प्लेटों सहित वर्कपीस के लिए उच्च दक्षता वाले ड्रिलिंग संचालन के लिए समर्पित है।छेद और अंधे छेद के छेद दोनों एकल सामग्री भागों और मिश्रित सामग्री पर प्राप्त किया जा सकता हैमशीन उपकरण की मशीनिंग प्रक्रियाओं को डिजिटल रूप से नियंत्रित किया जाता है, जिसमें अत्यधिक सुविधाजनक संचालन होता है, और यह स्वचालित,उच्च परिशुद्धता उत्पादन कई किस्मों के साथ और बड़े पैमाने पर मात्रा में.
ड्रिलिंग पावर हेड:
ड्रिलिंग पावर हेड एक विशेष सर्वो स्पिंडल मोटर को अपनाता है, जो टूथ सिंक्रोनस बेल्ट के माध्यम से विशेष परिशुद्धता स्पिंडल को गति कम करने और टोक़ बढ़ाने के लिए चलाता है।प्रतिस्थापन त्वरित और आसान है, और फ़ीड एक सर्वो मोटर और एक गेंद पेंच द्वारा संचालित है। एक्स और वाई अक्षों को जोड़ा जा सकता है, और रैखिक और परिपत्र इंटरपोलेशन कार्यों को महसूस करने के लिए अर्ध-बंद लूप नियंत्रण को अपनाया जाता है।धुरी अंत एक BT50 कॉपर छेद है, उच्च गति वाले घूर्णी जोड़ से सुसज्जित है, जिसे उच्च गति वाले यू-ड्रिल केंद्र पानी के साथ संसाधित किया जा सकता है।
ट्रांसमिशन डिवाइसः
यह ताइवान से आयातित गाइड रेल और स्लाइडर के उच्च परिशुद्धता डिजाइन को अपनाकर सुचारू रूप से चलता है और भारी भार क्षमता में प्रभावी ढंग से सुधार करता है।
एक्स-अक्ष और जेड-अक्ष क्रमशः दो रोलिंग रैखिक गाइड रेल के रूप में हैं जो पार्श्व और अनुदैर्ध्य आंदोलन के लिए गाइड और लोड-असर वाली रेल हैं।यह उच्च गति ड्रिलिंग की तकनीकी आवश्यकताओं को पूरा कर सकता हैएक्स-अक्ष जेड-अक्ष ट्रांसमिशन रैखिक गति का एहसास करने के लिए घूमने के लिए सटीक गेंद पेंच को चलाने के लिए एसी सर्वो मोटर को अपनाता है।
बी. Y-अक्ष के दोनों ओर दो भारी-भरकम रोलिंग रैखिक गाइड रेलें हैं, और Y-अक्ष स्लाइडिंग ट्रैक बनाने के लिए प्रत्येक गाइड रेल पर दो वर्ग रेल स्लाइडर स्थापित किए गए हैं।यह गैन्ट्री फ्रेम की उच्च कठोरता और शक्ति आवश्यकताओं को पूरा कर सकते हैं, और छोटे घर्षण गुणांक, तेज गति, अच्छा कंपन अवशोषण प्रदर्शन और लंबे सेवा जीवन के तकनीकी लाभों को भी पूरा कर सकता है।एक्स-अक्ष ट्रांसमिशन दोहरी सर्वो मोटर सिंक्रोनस ड्राइव प्रौद्योगिकी को अपनाता है, यानी प्रत्येक तरफ एक सर्वो मोटर गेंद शिकंजा को सिंक्रोनस रूप से घूमने के लिए चलाता है, जो गैन्ट्री फ्रेम को आगे बढ़ने के लिए चलाता है और सीएनसी मशीनिंग का एहसास करता है।
स्वचालित स्नेहन यंत्र और सुरक्षा यंत्र:
यह मशीन उपकरण ताइवान मूल आयतन आंशिक दबाव स्वतः स्नेहन डिवाइस, जो स्वचालित रूप से गाइड रेल, लीड शिकंजा, रैक जैसे चल जोड़े स्नेहन कर सकते हैं के साथ सुसज्जित है,आदि, बिना मृत अंत के, मशीन उपकरण के सेवा जीवन को सुनिश्चित करने के लिए। मशीन उपकरण की X-अक्ष और Y-अक्ष धूल-प्रूफ शील्ड से लैस हैं,और एक जलरोधी स्प्लैश प्लेट कार्यतालिका के चारों ओर स्थापित है.
केंद्रीय जल निकासी प्रणालीः
मशीन मानक के रूप में एक केंद्रीय पानी आउटलेट प्रणाली से लैस है। आंतरिक पानी आउटलेट प्रणाली प्रसंस्करण के दौरान उपकरण के चारों ओर लोहे की पिन को लपेटने से रोक सकती है, उपकरण के पहनने को कम कर सकती है,उपकरण का जीवनकाल लम्बा करना, और काम के टुकड़े की सतह खत्म में सुधार. काम के टुकड़े की सतह की रक्षा, उच्च गति घूर्णन संयुक्त की रक्षा, अशुद्धियों घूर्णन संयुक्त को अवरुद्ध करने से रोकने,समग्र रूप से वर्कपीस की गुणवत्ता में सुधार, और कार्य दक्षता में सुधार।
एसविनिर्देश:
| काम करने वाले टुकड़े का आकार | LxW | 2500x2500 मिमी |
| कार्यबेंच | टी-स्लॉट की चौड़ाई | 28 मिमी |
| Dरिलिंग पावर हेड | Qty. | 1 |
| स्पिंडल कॉपर | बीटी50 | |
| अधिकतम ड्रिलिंग व्यास |
100 मिमी (कार्बाइड कोर बिट) |
|
| Φ80 मिमी (यू ड्रिल) | ||
| अधिकतम मोटाई | ≤ 180 मिमी | |
| अधिकतम टैपिंग व्यास | M30 मिमी | |
| धुरी की गति | 30~3000 आर/मिनट | |
| सर्वो स्पिंडल मोटर की शक्ति | 30 किलोवाट | |
| स्पिंडल के निचले छोर से काम की मेज तक की दूरी | 200-600 मिमी | |
|
पावर हेड की पार्श्व गति (एक्स अक्ष) |
अधिकतम क्षैतिज स्ट्रोक | 2500 मिमी |
| पार्श्व गति की गति | 0~8 मी/मिनट | |
| पार्श्व गति/टॉर्क के लिए सर्वो मोटर शक्ति | 4.5kW/25Nm | |
| गैन्ट्री अनुदैर्ध्य आंदोलन (Yधुरी) | अधिकतम। फ़ीड स्ट्रोक | 2500 मिमी |
| फ़ीड चलती गति | 0~8 मी/मिनट | |
| फ़ीड सर्वो मोटर की शक्ति/टॉर्क | 2x4.5 kW/25Nm | |
| ऊर्ध्वाधर राम फ़ीड गति (Z अक्ष) | अधिकतम स्ट्रोक | 600 मिमी |
| चलती गति | 0~5 मी/मिनट | |
| सर्वो मोटर शक्ति/टॉर्क | 4.5kW/25Nm | |
| तीन-अक्षीय स्थिति की सटीकता | एक्स/वाई | ≤0.05 मिमी/1000 मिमी |
| तीन-अक्ष पुनरावृत्ति पोजिशनिंग सटीकता | एक्स/वाई | ≤0.03 मिमी/1000 मिमी |
| वायवीय प्रणाली | संपीड़ित वायु आपूर्ति दबाव | ≥0.4MPa |
| चिप कन्वेयर और शीतलन | चिप कन्वेयर की संख्या | 2 |
| चिप हटाने की गति | 1 मीटर/मिनट | |
| चिप कन्वेयर मोटर की शक्ति | 2X0.75 किलोवाट | |
| शीतलन विधि | आंतरिक शीतलन (70 बार) + बाहरी शीतलन | |
| एबाह्य स्नेहन प्रणाली | स्नेहन दबाव | 2 एमपीए |
| स्नेहन बिंदु तेल भरने की मात्रा | 0.1 मिलीलीटर | |
| स्नेहन चक्र | 6-10 मिनट | |
|
विद्युत प्रणाली
|
सीएनसी प्रणाली | सीमेंस 828 डी |
| सीएनसी अक्षों की संख्या | 3 | |
| औजार परिवर्तक | डिस्क प्रकार | 24 उपकरण स्थान |
| मशीन का वजन | / | लगभग 16.5T |
| कुल आकार | LxWxH | 6000x4300x2700 मिमी |
