सीएनसी ड्रिलिंग, पंचिंग, कटिंग, मिलिंग, एंगल्स, बीम्स, प्लेट्स और फ्लैंगेस की मशीन बनाने के लिए चीन शीर्ष गुणवत्ता निर्माण!
नए करो, अच्छे करो!
|
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| Material Overlap Thickness: | Max. 100mm | Quick-Change Chucks: | Morse 5# taper hole |
|---|---|---|---|
| Drill Diameter: | Φ14-Φ76mm | Variable Speed: | Frequency converter stepless speed change |
| Rotate Speed: | 20－560r/min | Stroke Length: | 240mm |
| Machining Feed: | Hydraulic Speed Control Valve Adjustment | Clamping Thickness: | 15－100mm |
| Number of clamping cylinders: | 16 |

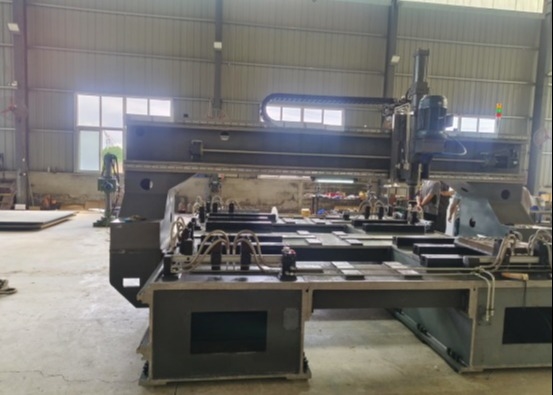

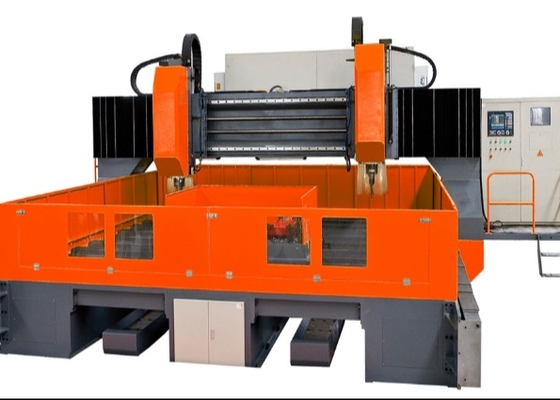

PZ4040/2 टाइप गैन्ट्री मोबाइल सीएनसी ड्रिलिंग मशीन सामग्री ओवरलैप मोटाई अधिकतम 100 मिमी
उपयोग:
PZ4040/2 गैन्ट्री मोबाइल सीएनसी ड्रिलिंग मशीन का उपयोग स्टील प्लेटों में छेद ड्रिल करने के लिए किया जाता है। संसाधित वर्कपीस स्टील संरचना इमारतों, पुलों और खंभों पर कपलिंग प्लेटें हो सकती हैं, साथ ही बड़े फ्लैंज, हीट एक्सचेंजर ट्यूब प्लेटें आदि भी हो सकती हैं। इस सीएनसी ड्रिलिंग मशीन के अनुप्रयोग से ड्रिलिंग कार्य की पूरी प्रक्रिया उच्च परिशुद्धता और उच्च दक्षता के साथ पूर्ण स्वचालन डिग्री तक पहुँच सकती है। यह स्टील संरचनाओं, पुलों, बिजली संचार टावरों, थर्मल पावर स्टेशनों के बॉयलर सपोर्ट आदि उद्योगों में कनेक्शन प्लेटों, फुट प्लेटों, एंड प्लेटों, टेम्पलेट्स, फ्लैंज, संरचनात्मक भागों और अन्य भागों की ड्रिलिंग प्रक्रिया के लिए उपयुक्त है। संसाधित घटकों की सटीकता राष्ट्रीय मानक “स्टील स्ट्रक्चर कंस्ट्रक्शन क्वालिटी एक्सेप्टेंस कोड” (नंबर GB50205-2001) को पूरा करती है।
विशेषताएँ:
1. इस मशीन का अधिकतम ड्रिलिंग व्यास 70 मिमी तक है, और सामान्य कपलिंग प्लेट और फुटबोर्ड पर छेद ड्रिल किए जा सकते हैं।

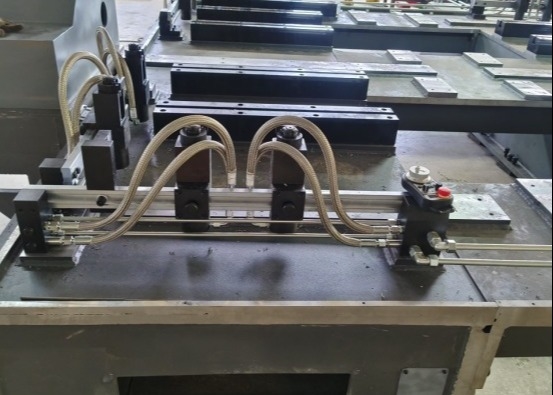

2. अधिकतम वर्कपीस मोटाई 100 मिमी है, पतली बोर्डों को भी बहु-परत स्टैक्ड अप ड्रिलिंग किया जा सकता है, वर्कपीस को हाइड्रोलिक क्लैंप के साथ क्लैंप किया जाता है, ऑपरेटर बहुत श्रम-बचत है, वर्कपीस को लोड और अनलोड करने से समय की बचत होती है।
3. अधिकतम वर्कपीस 4000 × 4000 मिमी तक हो सकता है, यदि छोटे टुकड़े हैं, तो वर्कटेबल के चार कोनों पर लगाया जा सकता है (नोट: कसने की विधि को हाइड्रोलिक स्वचालित कसने में विभाजित किया गया है)।
4. यह मशीन पेंच, गाइड रेल, हाइड्रोलिक भागों, विद्युत घटकों, सीएनसी सिस्टम, इनवर्टर और अन्य विदेशी ब्रांड-नाम उत्पादों से लैस है, मशीन की विश्वसनीयता आयातित उपकरणों के बराबर हो सकती है, कम विफलता।
5. मशीन का स्पिंडल नीचे की ओर ड्रिलिंग स्ट्रोक 220 मिमी तक पहुँचता है, इसलिए ड्रिल की लंबाई सीमित नहीं है, नए ड्रिल का उपयोग किया जा सकता है, छोटे पहनने और आंसू का भी उपयोग किया जा सकता है। जब यह वर्कपीस को नहीं छूता है तो ड्रिल का नीचे की ओर बढ़ना तेज़ होता है, और एक बार जब यह वर्कपीस को छूता है, तो यह स्वचालित रूप से कार्य गति में बदल जाता है, और ड्रिलिंग के बाद यह स्वचालित रूप से जल्दी से वापस आ जाता है, इसलिए यह समय बचाता है।
इस मशीन के मुख्य विनिर्देश और पैरामीटर:
| पैरामीटर का नाम |
विवरण |
पैरामीटर मान |
|
वर्कपीस का आकार
|
सामग्री ओवरलैप मोटाई |
अधिकतम 100 मिमी |
|
चौड़ाई x लंबाई |
4000 मिमी*4000 मिमी 1 टुकड़ा | |
|
4000 मिमी*2000 मिमी 2 टुकड़े |
||
|
2000 मिमी*2000 मिमी 4 टुकड़े |
||
|
मुख्य अक्ष |
त्वरित-परिवर्तन चक |
मोर्स 5# टेपर होल |
|
ड्रिल व्यास |
Φ14-Φ76mm | |
|
परिवर्तनीय गति |
आवृत्ति कनवर्टर स्टेपलेस गति परिवर्तन | |
|
घूर्णन गति |
20－560r/min | |
|
स्ट्रोक लंबाई |
240 मिमी | |
|
मशीनिंग फीड |
हाइड्रोलिक स्पीड कंट्रोल वाल्व समायोजन | |
| वर्कपीस क्लैंपिंग |
क्लैंपिंग मोटाई |
15－100mm |
|
क्लैंपिंग सिलेंडरों की संख्या |
16 टुकड़े | |
| क्लैंपिंग बल | 7.5kN | |
|
क्लैंपिंग ओपनिंग |
पुश बटन नियंत्रण या फुट स्विच | |
|
टी-स्लॉट चौड़ाई |
28 मिमी | |
|
शीतलन और चिप हटाने |
विधि |
स्वचालित परिसंचरण |
| क्षमता | 300L | |
|
चिप हटाने की शक्ति |
0.75KW | |
|
शीतलन शक्ति |
0.45KW | |
|
हाइड्रोलिक |
क्लैंपिंग दबाव |
6MPa(60kgf/cm2) |
|
टैंक क्षमता |
200L |
