7.5KN क्लैंपिंग फोर्स स्वचालित सीएनसी प्लेट ड्रिलिंग मशीन 28 मिमी टी-स्लॉट चौड़ाई 0.45KW शीतलन शक्ति

7.5KN क्लैम्पिंग फ़ोर्स स्वचालित सीएनसी प्लेट ड्रिलिंग मशीन 28 मिमी टी-स्लॉट चौड़ाई स्टील संरचना के लिए

उपयोग:

PZ4040/2 गैन्ट्री मोबाइल सीएनसी ड्रिलिंग मशीन को स्टील प्लेटों पर ड्रिलिंग कार्यों के लिए डिज़ाइन किया गया है। संसाधित किए जा सकने वाले वर्कपीस में स्टील संरचना इमारतों, पुलों और खंभों में उपयोग की जाने वाली कपलिंग प्लेटें, साथ ही बड़े फ्लैंज, हीट एक्सचेंजर ट्यूब शीट और इसी तरह के घटक शामिल हैं।इस सीएनसी ड्रिलिंग मशीन के उपयोग से पूरी ड्रिलिंग प्रक्रिया पूरी तरह से स्वचालन प्राप्त कर सकती है, जो उच्च परिशुद्धता और दक्षता से चिह्नित है। यह कनेक्शन प्लेटों, बेस प्लेटों, एंड प्लेटों, टेम्पलेट्स, फ्लैंज, संरचनात्मक भागों और स्टील संरचनाओं, पुल निर्माण, बिजली और संचार टावरों, और थर्मल पावर स्टेशन बॉयलर सपोर्ट जैसे उद्योगों में अन्य घटकों से जुड़े ड्रिलिंग प्रक्रियाओं के लिए उपयुक्त है।

संसाधित घटकों की सटीकता राष्ट्रीय मानक *स्टील संरचनाओं की निर्माण गुणवत्ता की स्वीकृति के लिए कोड* (GB50205-2001) का अनुपालन करती है।

हाइड्रोलिक स्टेशन एयर कूलिंग सिस्टम से लैस है।

यह सॉफ़्टवेयर हमारी कंपनी द्वारा विकसित किया गया है और ऊपरी कंप्यूटर प्रोग्रामिंग सॉफ़्टवेयर के साथ मित्सुबिशी प्रोग्रामेबल कंट्रोलर (FX3GU-64MT) है। सॉफ़्टवेयर में निम्नलिखित मुख्य विशेषताएं हैं:

1. विंडोज या विस्टा सिस्टम के लिए सॉफ़्टवेयर वर्किंग प्लेटफ़ॉर्म;

2. सॉफ़्टवेयर इंटरफ़ेस अनुकूल है, संचालन क्षमता, अच्छी अंतःक्रियाशीलता, माउस और कीबोर्ड ऑपरेशन के लिए समर्थन;
3. संसाधनों का स्पष्ट और प्रभावी प्रबंधन, वर्कपीस प्रोग्राम ओपन और सेव एक सामान्य संवाद बॉक्स के रूप में उपयोग किए जाते हैं, आप किसी भी निर्देशिका में फ़ाइल खोल या सहेज सकते हैं, प्रोग्राम की स्वतंत्र टेक्स्ट फ़ाइलों तक पहुंच, ऑफ-साइट प्रोग्रामिंग हो सकती है, सीधे स्थानीय उपयोग के लिए कॉपी करें;
4. इसमें एक शक्तिशाली प्रोग्रामिंग फ़ंक्शन है, जिसमें CAD का उपयोग करके मैनुअल प्रोग्रामिंग और स्वचालित प्रोग्रामिंग दोनों शामिल हैं, स्वचालित प्रोग्रामिंग AutoCAD, CAXA98 और अन्य CAD सॉफ़्टवेयर के साथ संगत है ；
5. ग्राफिक्स प्रदर्शित करने का कार्य प्रोग्रामिंग की शुद्धता की जांच कर सकता है ；

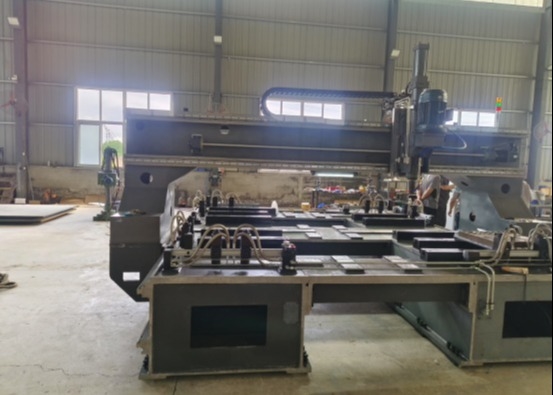

बिस्तर मशीन बेस, वर्किंग टेबल और फ्रेम-प्रकार के सपोर्ट फ्रेम से बना है, मशीन बेस स्टील प्लेट द्वारा वेल्डेड है, वेल्डेड स्टील संरचना, एजिंग उपचार के बाद। वर्किंग टेबल की सतह पर एक फ्रेम-प्रकार का सपोर्ट फ्रेम स्थापित है, फ्रेम-प्रकार का सपोर्ट फ्रेम गतिविधि ब्रैकेट की स्थापना और संयोजन के ऊपर है, तितली शिकंजा द्वारा तय किया गया है, वर्कपीस के समर्थन के प्रसंस्करण को पूरा करने के लिए गतिविधि ब्रैकेट के बीच की दूरी को समायोजित करने के लिए तितली शिकंजा को ढीला और कसना। प्रसंस्करण क्षेत्र विशाल है, जिसे बाएं और दाएं चार प्रसंस्करण क्षेत्रों में विभाजित किया गया है, जिसका उपयोग ड्रिलिंग, वर्कपीस को लोड करने और उतारने के लिए किया जा सकता है, और साथ ही ड्रिलिंग और प्रसंस्करण दस्तावेजों के लिए प्रोग्राम किया जा सकता है।

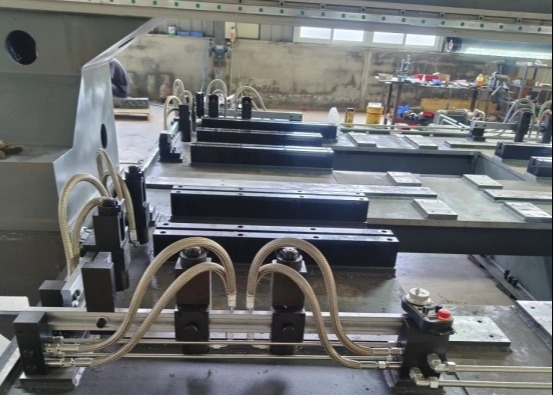

टेबल को बारह तेज़ और चलने योग्य स्वचालित हाइड्रोलिक क्लैंप से घिरा हुआ है, जो एक बार में एकल या ओवरलैपिंग स्टील प्लेटों को क्लैंप कर सकता है। मशीन बेस के बाएं और दाएं तरफ, मशीन बेस के प्रत्येक तरफ दो उच्च भार क्षमता वाले रैखिक रोलिंग गाइड रेल व्यवस्थित किए जाते हैं, जिनका उपयोग मूविंग गैन्ट्री के बाएं और दाएं सपोर्ट को गाइड करने के लिए किया जाता है। गैन्ट्री के बाएं और दाएं ब्रैकेट की गति के लिए एसी सर्वो मोटर, सिंक्रोनस बेल्ट व्हील और बॉल स्क्रू से बने दो सेट ड्राइव तंत्र मशीन बेस के दोनों तरफ व्यवस्थित किए जाते हैं, जो उच्च स्थिति सटीकता और दोहराने योग्य स्थिति सटीकता सुनिश्चित करता है।

इस मशीन के मुख्य विनिर्देश और पैरामीटर:

पैरामीटर का नाम
