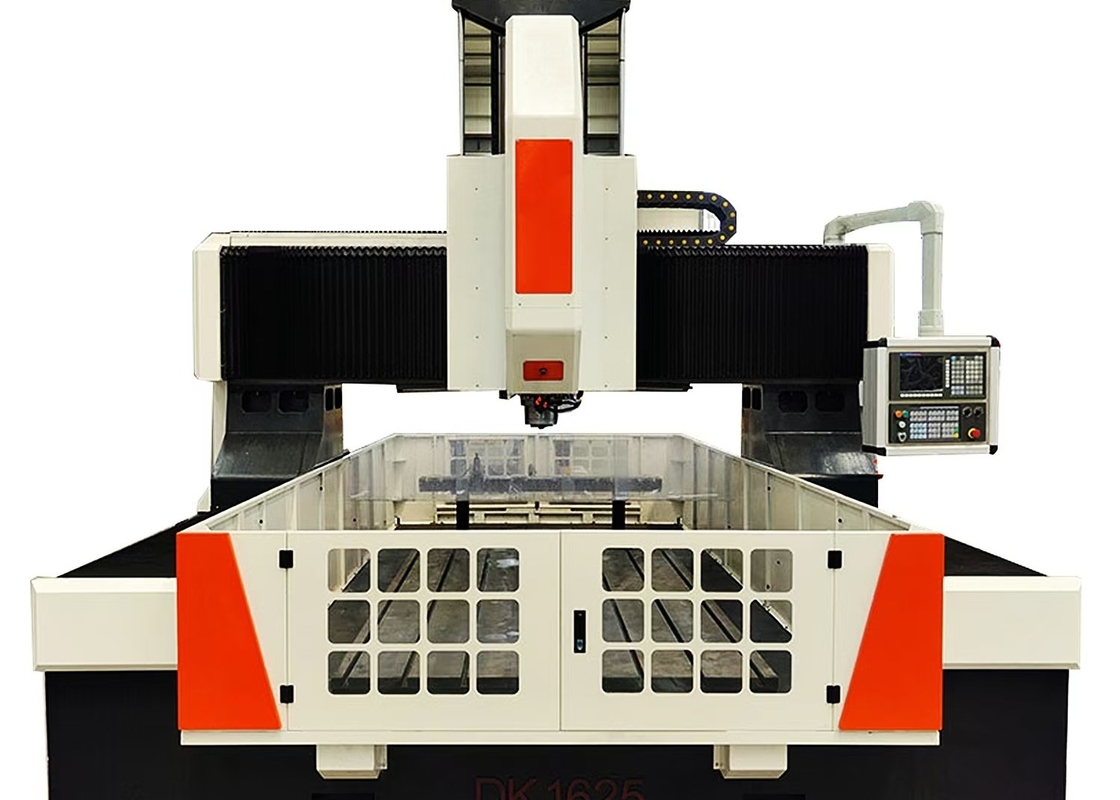

पीएचडी2016 मॉडल सीएनसी प्लेट ड्रिलिंग मशीन 40 मिमी अधिकतम ड्रिलिंग व्यास 100 मिमी अधिकतम मोटाई

पीएचडी2016 मॉडल सीएनसी प्लेट ड्रिलिंग मशीन 40 मिमी अधिकतम ड्रिलिंग व्यास 100 मिमी अधिकतम मोटाई

अनुप्रयोग:

सीएनसी गैन्ट्री ड्रिलिंग और मिलिंग मशीन मुख्य रूप से प्लेटों और संरचनात्मक घटकों, जिनमें फ्लैंज, डिस्क, रिंग और प्लेट शामिल हैं, की ड्रिलिंग, चैम्फरिंग, टैपिंग और मिलिंग के लिए इंजीनियर की गई है, जिसमें वर्कपीस की मोटाई प्रभावी प्रसंस्करण रेंज के भीतर है। यह एकल-सामग्री भागों और समग्र सामग्री दोनों में थ्रू होल और ब्लाइंड होल की ड्रिलिंग को सक्षम बनाता है। मशीनिंग प्रक्रिया को बेहतर परिचालन सुविधा के लिए डिजिटल रूप से नियंत्रित किया जाता है, और यह कई किस्मों में और बड़ी मात्रा में स्वचालित, उच्च-सटीक उत्पादन का समर्थन करता है।

उपकरण संरचना:

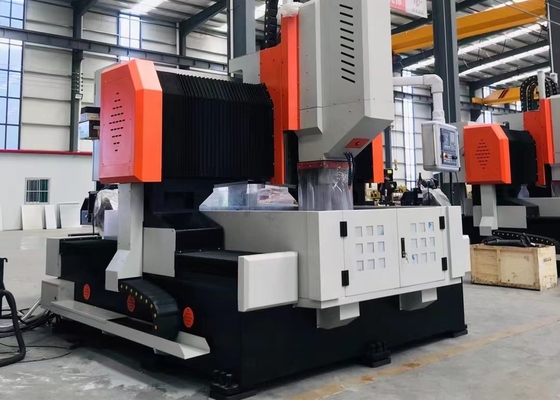

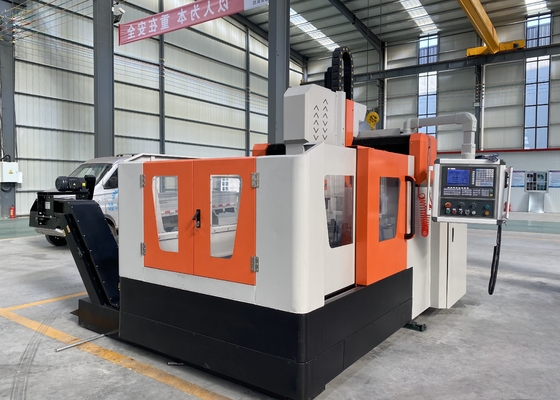

यह मुख्य रूप से एक बेड वर्कटेबल, एक मोबाइल गैन्ट्री, एक मोबाइल स्लाइड सैडल, एक ड्रिलिंग और मिलिंग पावर हेड, एक स्वचालित स्नेहन डिवाइस, एक सुरक्षात्मक डिवाइस, एक परिसंचारी शीतलन डिवाइस, एक संख्यात्मक नियंत्रण प्रणाली, एक विद्युत प्रणाली और अन्य घटकों से बना है। रोलिंग गाइड जोड़े द्वारा समर्थित और निर्देशित और सटीक लीड स्क्रू जोड़े द्वारा संचालित, मशीन टूल उच्च स्थिति सटीकता और दोहराव स्थिति सटीकता प्राप्त करता है।

मशीन बेड और वर्कबेंच:

मशीन बेड वेल्डिंग से गुजरता है, इसके बाद एनीलिंग और सटीक मशीनिंग होती है, जिसके परिणामस्वरूप शून्य विरूपण के साथ असाधारण गतिशील और स्थैतिक कठोरता होती है। बेड बेस के दोनों किनारों पर दो उच्च-सटीक रैखिक गाइड लगाए जाते हैं, जो गाइड स्लाइडर्स पर समान बल वितरण सुनिश्चित करते हैं और मशीन टूल की कठोरता, तन्य शक्ति और संपीड़ित प्रतिरोध को महत्वपूर्ण रूप से बढ़ाते हैं। ड्राइव सिस्टम डबल-साइडेड ड्राइव के लिए सटीक बॉल स्क्रू असेंबली के साथ युग्मित एसी सर्वो मोटर्स का उपयोग करता है, जिससे गैन्ट्री वाई-अक्ष के साथ आगे बढ़ सकता है। इसके अतिरिक्त, वर्कबेंच एक हाइड्रोलिक सिलेंडर क्लैंपिंग सिस्टम से लैस है।

ड्रिलिंग हेड:

ड्रिलिंग पावर हेड एक समर्पित सर्वो स्पिंडल मोटर का उपयोग करता है, जो टॉर्क आउटपुट को बढ़ाने के लिए एक विशेष सटीक स्पिंडल को एक दांतेदार सिंक्रोनस बेल्ट के माध्यम से शक्ति संचारित करता है। स्पिंडल एक जापानी कोणीय संपर्क असर विन्यास (सामने चार पंक्तियाँ और पीछे दो पंक्तियाँ) से सुसज्जित है, जो स्टीप्लेस गति समायोजन को सक्षम करता है। एक वायवीय टूल-चेंजिंग सिस्टम स्पिंडल में एकीकृत है, जो त्वरित और सुविधाजनक टूल प्रतिस्थापन सुनिश्चित करता है।

फीड मूवमेंट को एक सर्वो मोटर द्वारा एक बॉल स्क्रू के साथ मिलकर संचालित किया जाता है। एक्स और वाई अक्ष लिंकेज कार्यक्षमता का समर्थन करते हैं और अर्ध-बंद-लूप नियंत्रण का उपयोग करते हैं, जो रैखिक और गोलाकार इंटरपोलेशन संचालन को सक्षम करता है। स्पिंडल एंड में एक BT50 टेपर होल है, जो एक हाई-स्पीड रोटरी जॉइंट से सुसज्जित है, और एक सेंटर आउटलेट के साथ एक हाई-स्पीड यू-ड्रिल के साथ प्रसंस्करण करने में सक्षम है।
